Задвижка клиновая 30ч39р (аналог МЗВ) ТехГидроМаш Ду600 Ру10 фланцевая, клин - обрезиненный, шпиндель - невыдвижной, корпус - чугун, уплотнение - EPDM, с открытой гайкой

Задвижка клиновая 30ч39р (аналог МЗВ) ТехГидроМаш Ду600 Ру10 фланцевая, клин - обрезиненный, шпиндель - невыдвижной, корпус - чугун, уплотнение - EPDM, с открытой гайкой
Артикул: D040-10703

О товаре

Код: D040-10703
Бренд: ТехГидроМаш
Страна производитель: Россия
Тип задвижки: Клиновая
Таблица фигур: 30ч39р (МЗВ)
Диаметр условный: Ду600 мм
Давление условное: 10 бар
Строительная длина: 390.00 мм
Температура рабочей среды, max: 130 ℃
Тип присоединения: фланцевый
Класс материала корпуса: чугун
Конструкция шпинделя: невыдвижной
Клин: обрезиненный
Уплотнение: EPDM
Тип управления: ручной
Все характеристики
на 2026-02-03
175 769,67
  • $
  • €
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
В избранное
Бесплатная доставка до ТК
Сертифицированный товар

Характеристики

Задвижка чугунная с обрезиненным клином с невыдвижным шпинделем Ру10. Рабочая среда: вода, пар, неагрессивные жидкие и газообразные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие.

Технические характеристики задвижки с обрезиненным клином ТехГидроМаш 30ч39р Ду600 Ру10 фланцевой, с открытой гайкой

  • Тип задвижки - Клиновая
  • Клин - обрезиненный
  • Модель арматуры - 30ч39р
  • Таблица фигур - 30ч39р (МЗВ)
  • Диаметр - 600 мм
  • Давление номинальное - 10 бар
  • Среда - вода, пар, нейтральные среды, газообразные среды
  • Материал корпуса - Высокопрочный чугун GGG50/ВЧ50/EN-GJS-500-7
  • Материал запорного органа - Высокопрочный чугун GGG50/ВЧ50/EN-GJS-500-7
  • Уплотнение - EPDM
  • Температура рабочей среды максимальная - до +130 °C
  • Применение - водоснабжение
  • Тип присоединения - фланцевый
  • Количество болтовых отверстий на одном фланце - 20 шт
  • Диаметр болтовых отверстий на одном фланце - 31 мм
  • Управление - ручное/штурвал/маховик
  • Класс герметичности - A
  • Конструкция шпинделя - невыдвижной
  • Способ монтажа - горизонтальный/вертикальный
  • Наличие Т-образного ключа - нет
  • Наличие телескопического штока - нет
  • Наличие опорной плиты под ковер - нет
  • Наличие ковера - нет
  • Наличие колонки управления - нет
  • Цвет - синий
  • Страна производитель - Россия
  • Бренд - ТехГидроМаш
  • Вес - 470 кг
Задвижка клиновая 30ч39р (аналог МЗВ) ТехГидроМаш Ду600 Ру10 фланцевая, клин - обрезиненный, шпиндель - невыдвижной, корпус - чугун, уплотнение - EPDM, с открытой гайкой

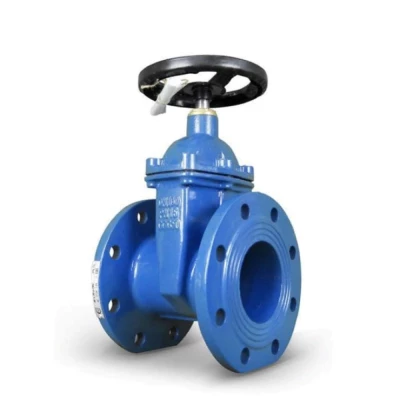

Изображение задвижки с обрезиненным клином ТехГидроМаш 30ч39р Ду600 Ру10 фланцевой, с открытой гайкой

Габаритные и установочные размеры задвижки с обрезиненным клином ТехГидроМаш 30ч39р Ду600 Ру10 фланцевой, с открытой гайкой

  • DN - 600 мм
  • A - 1345 мм
  • L - 390 мм
  • D - 780 мм
  • D1 - 725 мм
  • D2 - 682 мм
  • f - 5 мм
  • t - 30 мм
  • d - 31 мм
  • n - 20 шт
Задвижка клиновая 30ч39р (аналог МЗВ) ТехГидроМаш Ду600 Ру10 фланцевая, клин - обрезиненный, шпиндель - невыдвижной, корпус - чугун, уплотнение - EPDM, с открытой гайкой

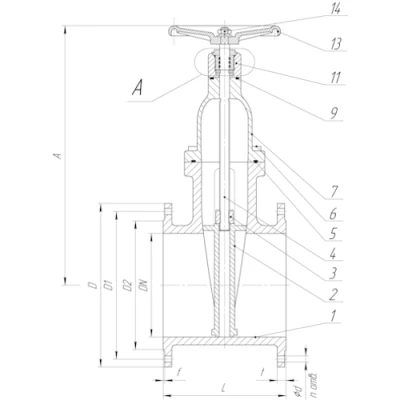

Эскиз габаритов задвижки с обрезиненным клином ТехГидроМаш 30ч39р Ду600 Ру10 фланцевой, с открытой гайкой

Деталировка задвижки с обрезиненным клином ТехГидроМаш 30ч39р Ду600 Ру10 фланцевой, с открытой гайкой

№Наименование детали
1Корпус
2Клин
3Гайка ходовая
4Шток
5Прокладка корпус-крышка
6Крепеж корпус-крышка
7Крышка
8Стопорное полукольцо
9Сальниковая прокладка
10Уплотнение
11Прижимная крышка
12Втулка шпинделя
13Маховик
14Крепеж маховика
