Пневмораспределитель DN.ru PND3-S1EM-52-1NC-J08-220VAC KUOIN присоединение 1/4 пятиканальный 220B с пневмоцилиндром (опрессовано)

<p align="justify">Пневмораспределитель служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия.</p><p align="justify">Управление осуществляется за счет переключения схемы соединения внутренних каналов распределителя с входными и выходными присоединительными отверстиями. Под внешними пневмолиниями понимаются воздухопроводы и каналы для прохождения воздуха (в том числе и отверстия для связи с атмосферой), соединяемые в определенных сочетаниях при различных положениях распределительного органа. Основными элементами конструкции золотникового пневмораспределителя являются корпус, в котором выполнены каналы и золотник, установленный в корпусе. На золотнике выполнены шейки, позволяющие соединять выбранные каналы между собой. При перемещении сердечника под воздействием управляющих сигналов, изменяющих создаваемую соленоидом напряженность магнитного поля, происходит переключение внутренних каналов распределителя, при помощи которых соединяются входные и выходные отверстия. Перемещаясь в корпусе, золотник изменяет схему соединения каналов пневмораспределителя.</p>

Технические параметры пневмораспределителя DN.ru PND3-S1EM-52-1NC-J08-220VAC KUOIN присоединение 1/4 пятиканальный 220B с пневмоцилиндром (опрессовано)

• Модель пневмораспределителя - PND3-S1EM-52-1NC-J08-220VAC
• Тип пневмораспределителя - Золотниковый
• Тип аксессуара для пневмопривода - Пневмораспределители
• Схема работы пневмораспределителя - 5/2
• Материал корпуса - анодированный алюминий
• Рабочая среда пневмораспределителя - очищенный воздух (тонкость очистки 40 мкм)
• Рабочее давление пневмопривода - от 1.5 до 8
• Максимальное давление - 15
• Напряжение питания - 220В
• Температура рабочей среды - от -20 до 70 °C
• Наличие ручного дублера - есть
• Степень защиты корпуса IP - 65
• Взрывозащита - нет
• Резьба подвода воздуха - G1/8"
• Резьба атмосферных каналов - 2 -G1/4"
• Частота срабатывания пневмораспределителя - 8
• Средний ресурс циклов - 10000000
• Средний ресурс - 10000000
• Страна производитель - Россия
• Бренд - DN.ru
• Гарантия - 12 мес.
• Вес - 0.22 кг

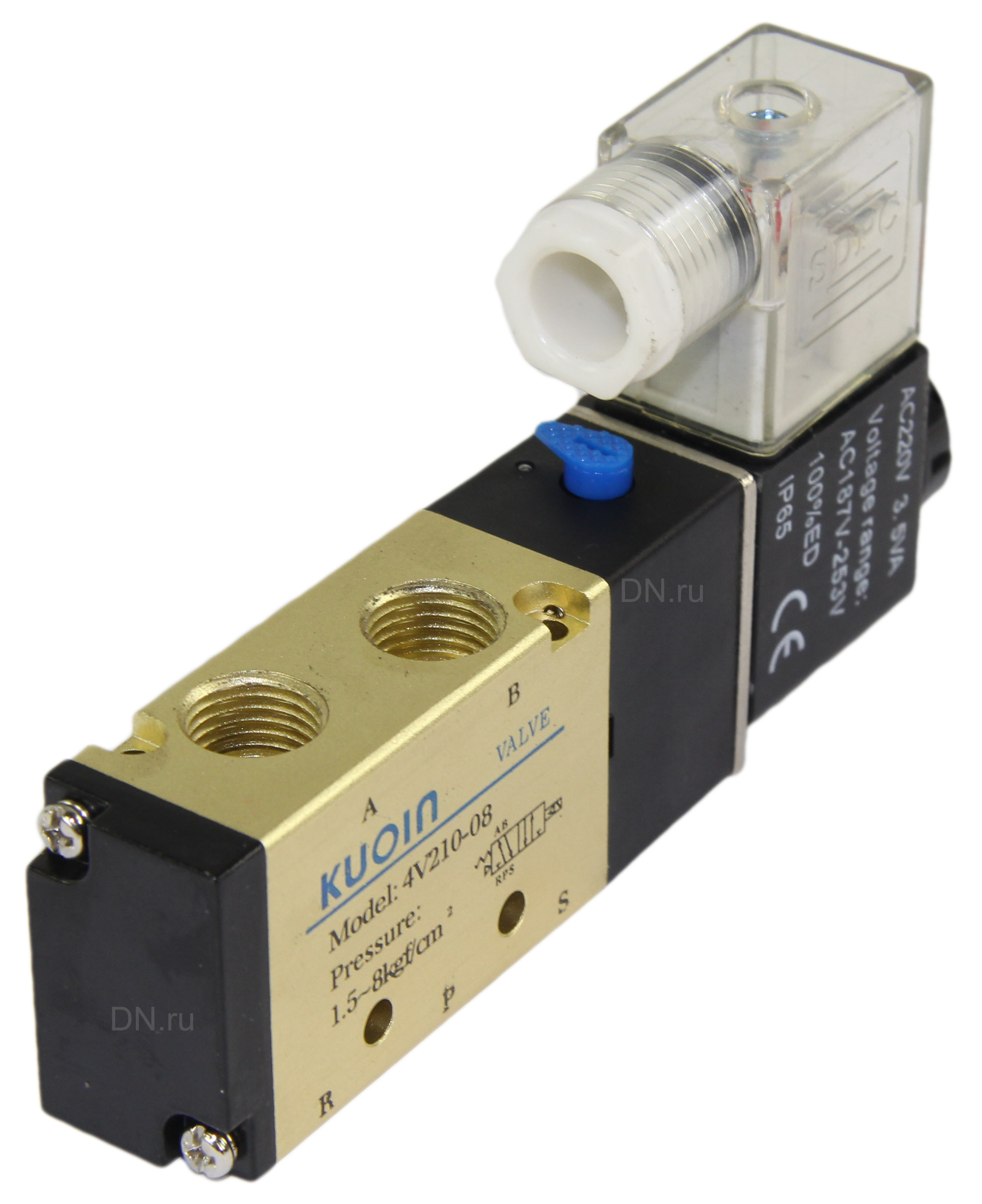

Изображение пневмораспределителя DN.ru PND3-S1EM-52-1NC-J08-220VAC KUOIN присоединение 1/4 пятиканальный 220B с пневмоцилиндром (опрессовано)

Габаритные и установочные размеры пневмораспределителя DN.ru PND3-S1EM-52-1NC-J08-220VAC KUOIN присоединение 1/4 пятиканальный 220B с пневмоцилиндром (опрессовано)

• C - 12.7 мм
• D - 38 мм
• E - 21 мм
• F - 21.2 мм
• G - 40 мм
• H - 66.7 мм
• L - 117 мм
• I - 21.7 мм
• K - 20 мм
• A - 1/8 ″
• B - 1/4 ″
• M - 10.5 мм
• N - 35 мм
• O - 13.7 мм
• P - 36 мм
• R - 31.7 мм
• S - 17 мм
• T - 22 мм

Эскиз габаритов пневмораспределителя DN.ru PND3-S1EM-52-1NC-J08-220VAC KUOIN присоединение 1/4 пятиканальный 220B с пневмоцилиндром (опрессовано)

Деталировка пневмораспределителя DN.ru PND3-S1EM-52-1NC-J08-220VAC KUOIN присоединение 1/4 пятиканальный 220B с пневмоцилиндром (опрессовано)

Эскиз деталировки пневмораспределителя DN.ru PND3-S1EM-52-1NC-J08-220VAC KUOIN присоединение 1/4 пятиканальный 220B с пневмоцилиндром (опрессовано)
