Пневмораспределитель служит для изменения направления, пуска,остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия.
Принцип работы. Управление осуществляется за счет переключения схемы соединения внутренних каналов распределителя с входными и выходными присоединительными отверстиями. Под внешними пневмолиниями понимаются воздухопроводы и каналы для прохождения воздуха (в том числе и отверстия для связи с атмосферой), соединяемые в определенных сочетаниях при различных положениях распределительного органа. Основными элементами конструкции золотникового пневмораспределителя являются корпус, в котором выполнены каналы и золотник, установленный в корпусе. На золотнике выполнены шейки, позволяющие соединять выбранные каналы между собой. Перемещаясь в корпусе, золотник изменяет схему соединения каналов пневмораспределителя. Золотниковые распределители лучше подходят для управления большими объемами энергии. Достоинством электропневмораспределителя является сочетание возможности дистанционного управления процессом, его автоматизации, высокого быстродействия и надежности. К тому же их гораздо проще включить в РСУ. При этом в большинстве случаев устройство может быть вынесено за пределы взрыво- и пожароопасной зоны, в которой чаще всего используются пневмоприводы. При перемещении сердечника под воздействием управляющих сигналов, изменяющих создаваемую соленоидом напряженность магнитного поля, происходит переключение внутренних каналов распределителя, при помощи которых соединяются входные и выходные отверстия. |
Технические параметры пневмораспределителей DN.ru 4V320 AC220V присоединение 1/4″-3/8″, рабочие каналы 8 мм, с двусторонним электромагнитным управлением| Характеристика | Значение |
|---|
| Тип пневмораспределителя | золотниковый | | Материал корпуса | алюминевый сплав и технополимер | | Управление | двустороннее электромагнитное | | Рабочее давление, бар | 1,5 ÷ 8 | | Максимальное давление, бар | 12 | | Рабочая среда | очищенный воздух (тонкость очистки 40 мкм) | | Напряжение питания, В | 220 | | Полная мощность, В·А | 4,5 | | Допустимые изменения напряжения
питания | ±10% | | Степень защиты/класс изоляции | IP65/F | | Температура эксплуатации, °C | от -5 до +50 | | Максимальная частота срабатывания | 5 циклов в секунду | | Минимальное время переключения, с | 0,05 | | Пропускная способность, л/мин | модель 4V320-8 – 1 350
модель 4V320-10 – 2 250 | | Средний ресурс, циклов | 20000000 |

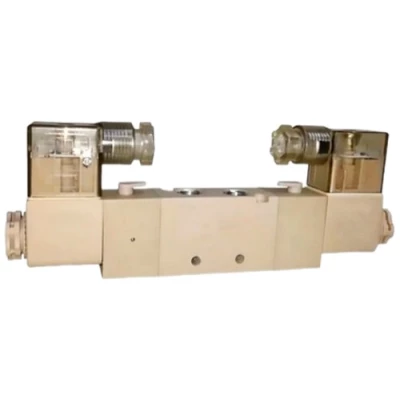

|  Изображение пневмораспределителей DN.ru 4V320 AC220V присоединение 1/4″-3/8″, рабочие каналы 8 мм, с двусторонним электромагнитным управлением |
Габаритные и установочные размеры пневмораспределителей DN.ru 4V320 AC220V присоединение 1/4″-3/8″, рабочие каналы 8 мм, с двусторонним электромагнитным управлением| Модель | A, мм | B, мм | C, мм | D, мм | E, мм | F, мм | I, мм | K, мм | L, мм | M, мм | N, мм | O, мм | P, мм | S, мм | T, мм | U, мм | V, мм | H, мм |
|---|
| 1/4″ | 71.9 | 45 | 94.4 | 27 | 69 | 40 | 24 | 40 | 188.8 | 69.4 | 50 | 83.4 | 22 | 20 | 6.5 | 2.4 | 82.4 | | | 3/8″ | 71.9 | 45 | 94.4 | 27 | 69 | 40 | 24 | 40 | 188.8 | 69.4 | 50 | 82.4 | 24 | 20 | 6.5 | 2.4 | 4 | 82.4 |
|  Эскиз габаритов пневмораспределителей DN.ru 4V320 AC220V присоединение 1/4″-3/8″, рабочие каналы 8 мм, с двусторонним электромагнитным управлением |
