Пневмораспределитель служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия. Управление осуществляется за счет переключения схемы соединения внутренних каналов распределителя с входными и выходными присоединительными отверстиями. Под внешними пневмолиниями понимаются воздухопроводы и каналы для прохождения воздуха (в том числе и отверстия для связи с атмосферой), соединяемые в определенных сочетаниях при различных положениях распределительного органа. Основными элементами конструкции золотникового пневмораспределителя являются корпус, в котором выполнены каналы и золотник, установленный в корпусе. На золотнике выполнены шейки, позволяющие соединять выбранные каналы между собой. При перемещении сердечника под воздействием управляющих сигналов, изменяющих создаваемую соленоидом напряженность магнитного поля, происходит переключение внутренних каналов распределителя, при помощи которых соединяются входные и выходные отверстия. Перемещаясь в корпусе, золотник изменяет схему соединения каналов пневмораспределителя. |
Технические параметры пневмораспределителей Dn.ru 4V210-08 KUOIN пятиканальных 5/2, присоединение 1/4 с пневмоцилидром| Характеристика | Значение |
|---|
| Конструкция | золотникового типа | | Испытательное давление, бар | 15 | | Рабочее давление, бар | 1.5 ÷ 8 | | Вид пневмораспределителя | 5/2 пятилинейный, двухпозиционный | | Рабочая среда | очищенный воздух (тонкость очистки 40 мкм) | | Эффективная площадь сечения, мм2 | 16 | | Температура эксплуатации, °C | от -20 до +70 | | Максимальная частота срабатывания, циклов в секунду | 8 | | Ручное дублирование | есть | | Степень защиты, IP | 65 | | Соединение с пневмоприводом | через пневматические шланги | | Время отклика, сек | 0.05 | | Средний ресурс, циклов | 10000000 |

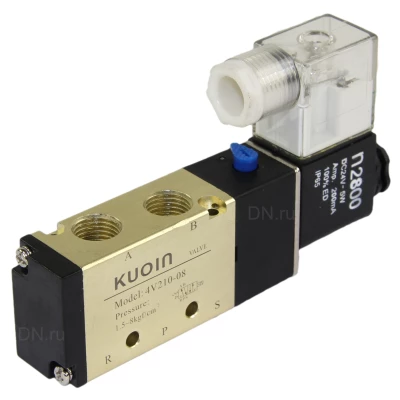

|  Изображение пневмораспределителей Dn.ru 4V210-08 KUOIN пятиканальных 5/2, присоединение 1/4 с пневмоцилидром |
Габаритные и установочные размеры пневмораспределителей Dn.ru 4V210-08 KUOIN пятиканальных 5/2, присоединение 1/4 с пневмоцилидром| Модель | C, мм | D, мм | E, мм | F, мм | G, мм | H, мм | L, мм | I, мм | K, мм | A, мм | B, мм | M, мм | N, мм | O, мм | P, мм | R, мм | S, мм | T, мм |
|---|
| 24B | 12.7 | 38 | 21 | 21.2 | 40 | 66.7 | 117 | 21.7 | 20 | 1/8 ″ | 1/4 ″ | 10.5 | 35 | 13.7 | 36 | 31.7 | 17 | 22 | | 220B | 12.7 | 38 | 21 | 21.2 | 40 | 66.7 | 117 | 21.7 | 20 | 1/8 ″ | 1/4 ″ | 10.5 | 35 | 13.7 | 36 | 31.7 | 17 | 22 |

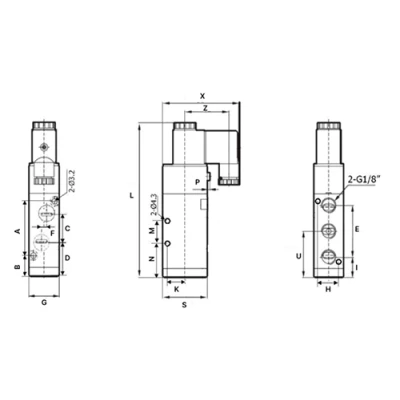

|  Эскиз габаритов пневмораспределителей Dn.ru 4V210-08 KUOIN пятиканальных 5/2, присоединение 1/4 с пневмоцилидром |
Деталировка пневмораспределителей Dn.ru 4V210-08 KUOIN пятиканальных 5/2, присоединение 1/4 с пневмоцилидром| № | Наименование детали |
|---|
| 1 | Соединитель | | 2 | Гайка катушки | | 3 | Катушка | | 4 | Сердечник | | 5 | Неподвижная пластина | | 6 | Поршень | | 7 | Комплект для запуска | | 8 | Корпус | | 9 | Уплотнительное кольцо | | 10 | Крышка корпуса | | 11 | Фиксирующий винт | | 12 | Пружина золотника | | 13 | Прокладка нижнего кожуха | | 14 | Уплотнительное кольцо золотника | | 15 | Золотник | | 16 | Уплотнительное кольцо поршня | | 17 | Основная пружина | | 18 | Ручной дублер |
|  Эскиз деталировки пневмораспределителей Dn.ru 4V210-08 KUOIN пятиканальных 5/2, присоединение 1/4 с пневмоцилидром |
