Пневмораспределитель служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия. Управление осуществляется за счет переключения схемы соединения внутренних каналов распределителя с входными и выходными присоединительными отверстиями. Под внешними пневмолиниями понимаются воздухопроводы и каналы для прохождения воздуха (в том числе и отверстия для связи с атмосферой), соединяемые в определенных сочетаниях при различных положениях распределительного органа. Основными элементами конструкции золотникового пневмораспределителя являются корпус, в котором выполнены каналы и золотник, установленный в корпусе. На золотнике выполнены шейки, позволяющие соединять выбранные каналы между собой. При перемещении сердечника под воздействием управляющих сигналов, изменяющих создаваемую соленоидом напряженность магнитного поля, происходит переключение внутренних каналов распределителя, при помощи которых соединяются входные и выходные отверстия. Перемещаясь в корпусе, золотник изменяет схему соединения каналов пневмораспределителя. |
Технические параметры пневмораспределителей DN.ru 4M310-08 NAMUR пятиканальных 5/2, присоединение 1/4, для четвертьоборотных пневмоприводов| Характеристика | Значение |
|---|
| Конструкция | золотникового типа | | Испытательное давление, бар | 10 | | Рабочее давление, бар | 1.5 ÷ 8 | | Вид пневмораспределителя | 5/2 пятилинейный, двухпозиционный | | Рабочая среда | очищенный воздух (тонкость очистки 40 мкм) | | Температура эксплуатации, °C | от 0 до +60 | | Частота срабатывания, циклов в секунду | 5 | | Ручное дублирование | есть | | Степень защиты/класс изоляции | IP65/F | | Присоединение к пневмоприводу | стыковочная поверхность по стандарту NAMUR (VDI/VDE3845) | | Материал корпуса | анодированный алюминий | | Эффективная площадь сечения, мм2 | 25 | | Время отклика, сек | 0.05 | | Средний ресурс, циклов | 10000000 |

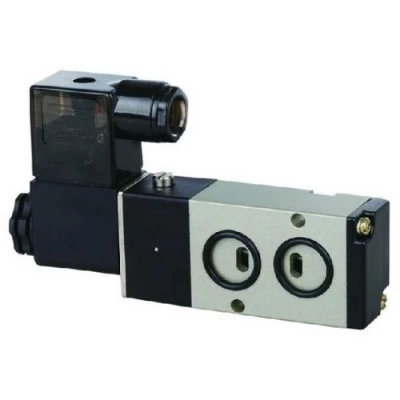

|  Изображение пневмораспределителей DN.ru 4M310-08 NAMUR пятиканальных 5/2, присоединение 1/4, для четвертьоборотных пневмоприводов |
Габаритные и установочные размеры пневмораспределителей DN.ru 4M310-08 NAMUR пятиканальных 5/2, присоединение 1/4, для четвертьоборотных пневмоприводов| Модель | A, мм | C, мм | D, мм | E, мм | F, мм | G, мм | H, мм | I, мм | K, мм | L, мм | J, мм | N, мм | M, мм |
|---|
| 24B | 40 | 24 | 28 | 32 | 40 | 21.5 | 69 | 45 | 17.5 | 135 | 29.3 | 40 | 27 | | 220B | 40 | 24 | 28 | 32 | 40 | 21.5 | 69 | 45 | 17.5 | 135 | 29.3 | 40 | 27 |
|  Эскиз габаритов пневмораспределителей DN.ru 4M310-08 NAMUR пятиканальных 5/2, присоединение 1/4, для четвертьоборотных пневмоприводов |
Деталировка пневмораспределителей DN.ru 4M310-08 NAMUR пятиканальных 5/2, присоединение 1/4, для четвертьоборотных пневмоприводов| № | Наименование детали | Материал |
|---|
| 1 | Разъем | инженерный пластик | | 2 | Гайка | POM + углеродистая сталь | | 3 | Катушка | медь | | 4 | Управляющие элементы | | | 5 | Пластина | углеродистая сталь | | 6 | Поршень | POM | | 7 | Седло управляющего клапана | инженерный пластик | | 8 | Корпус клапана | алюминиевый сплав | | 9 | Золотник | алюминиевый сплав | | 10 | Уплотнительное кольцо O-образной формы | HNBR | | 11 | Задняя крышка | инженерный пластик | | 12 | Фильтр | синтетический материал | | 13 | Поршень | POM | | 14 | Пружина | нержавеющая сталь | | 15 | Ручной дублер | инженерный пластик | | 16 | Заднее седло | алюминиевый сплав | | 17 | Седло пружины | алюминиевый сплав | | 18 | Буксирная скоба типа C | 65Mn (аналог 65Г) |
|  Эскиз деталировки пневмораспределителей DN.ru 4M310-08 NAMUR пятиканальных 5/2, присоединение 1/4, для четвертьоборотных пневмоприводов |
