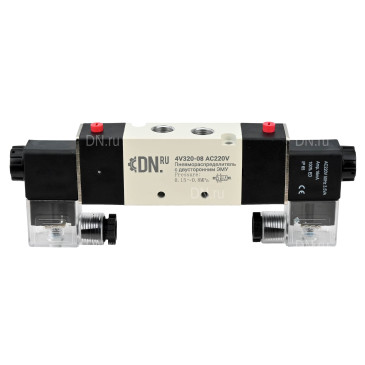

Пневмораспределитель DN.ru 4V320-08 AC220V присоединение 1/4″, рабочие каналы 8 мм, с двусторонним электромагнитным управлением

Пневмораспределитель служит для изменения направления, пуска,остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия.

Принцип работы. Управление осуществляется за счет переключения схемы соединения внутренних каналов распределителя с входными и выходными присоединительными отверстиями. Под внешними пневмолиниями понимаются воздухопроводы и каналы для прохождения воздуха (в том числе и отверстия для связи с атмосферой), соединяемые в определенных сочетаниях при различных положениях распределительного органа. Основными элементами конструкции золотникового пневмораспределителя являются корпус, в котором выполнены каналы и золотник, установленный в корпусе. На золотнике выполнены шейки, позволяющие соединять выбранные каналы между собой. Перемещаясь в корпусе, золотник изменяет схему соединения каналов пневмораспределителя. Золотниковые распределители лучше подходят для управления большими объемами энергии. Достоинством электропневмораспределителя является сочетание возможности дистанционного управления процессом, его автоматизации, высокого быстродействия и надежности. К тому же их гораздо проще включить в РСУ. При этом в большинстве случаев устройство может быть вынесено за пределы взрыво- и пожароопасной зоны, в которой чаще всего используются пневмоприводы. При перемещении сердечника под воздействием управляющих сигналов, изменяющих создаваемую соленоидом напряженность магнитного поля, происходит переключение внутренних каналов распределителя, при помощи которых соединяются входные и выходные отверстия.

Технические параметры Пневмораспределитель DN.ru 4V320-08 AC220V присоединение 1/4″, рабочие каналы 8 мм, с двусторонним электромагнитным управлением

• Максимальное давление - 12 бар
• Диаметр рабочих каналов - 8 мм
• Резьба рабочих портов - 1/4″
• Резьба выхлопного порта - 1/4″
• Напряжение питания - 220 В
• Полная мощность - 4.5 ВА
• Температура эксплуатации - от -5°С до +50°С
• Максимальная частота срабатывания - 5 циклов в секунду
• Минимальное время переключения - 0.05 сек
• Пропускная способность - 1350 л/мин
• Средний ресурс - 20000000 циклов
• Степень защиты корпуса - IP65
• Наличие ручного дублера - нет
• Взрывозащита - нет
• Модель пневмораспределителя - 4V320
• Рабочая среда пневмораспределителя - очищенный воздух (тонкость очистки 40 мкм)
• Тип аксессуара для пневмопривода - Пневмораспределители
• Рабочее давление пневмопривода - от 1.5 до 1.8 бар
• Тип пневмораспределителя - Золотниковый
• Схема работы пневмораспределителя - 5/2
• Эффективная площадь сечения - 1.4 мм2
• Управление - двустороннее электромагнитное
• Материал корпуса - алюминевый сплав, технополимер
• Страна производитель - Россия
• Гарантия - 1 г.
• Вес - 1.2 кг.

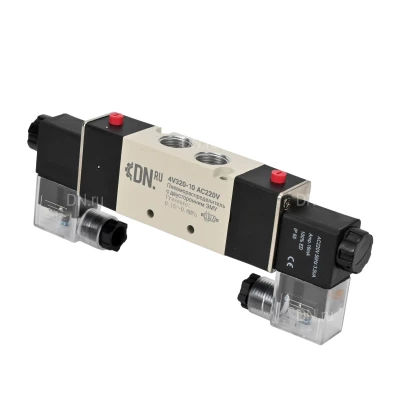

Пневмораспределитель DN.ru 4V320-08 AC220V присоединение 1/4″, рабочие каналы 8 мм, с двусторонним электромагнитным управлением

Габариты и размеры Пневмораспределитель DN.ru 4V320-08 AC220V присоединение 1/4″, рабочие каналы 8 мм, с двусторонним электромагнитным управлением:

• A - 71.9 мм
• B - 45 мм
• C - 94.4 мм
• D - 27 мм
• E - 69 мм
• F - 40 мм
• I - 24 мм
• K - 40 мм
• L - 188.8 мм
• M - 69.4 мм
• N - 50 мм
• O - 83.4 мм
• P - 22 мм
• S - 20 мм
• T - 6.5 мм
• U - 2.4 мм
• H - 82.4 мм

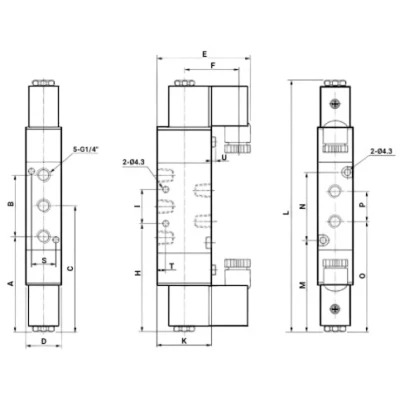

Эскиз габаритов и размеров Пневмораспределитель DN.ru 4V320-08 AC220V присоединение 1/4″, рабочие каналы 8 мм, с двусторонним электромагнитным управлением
