Пневмораспределитель DN.RU 4M310-08 220V NAMUR присоединение 1/4, пятиканальный 220B для четвертьоборотных пневмоприводов

пневмораспределитель
пневмораспределитель
пневмораспределитель dn.ru
пневмораспределитель дн.ру
Артикул: D290-00331

О товаре

Производитель: DN.ru, Россия
Артикул: D290-00331
Модель: 4M310-08
Напряжение питания: 220В
Ручной дублер: есть
Температура: 60 ℃
Материал корпуса: анодированный алюминий
Степень защиты корпуса: IP65
Рабочая среда: очищенный воздух (тонкость очистки 40 мкм)
Все характеристики
на 2025-12-31
3 343,65
  • $
  • €
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
В избранное
Бесплатная доставка до ТК
Сертифицированный товар
Напряжение питания
24B
3 121,42 ₽
220B
3 343,65 ₽

Характеристики

Пневмораспределитель служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия. Управление осуществляется за счет переключения схемы соединения внутренних каналов распределителя с входными и выходными присоединительными отверстиями. Под внешними пневмолиниями понимаются воздухопроводы и каналы для прохождения воздуха (в том числе и отверстия для связи с атмосферой), соединяемые в определенных сочетаниях при различных положениях распределительного органа. Основными элементами конструкции золотникового пневмораспределителя являются корпус, в котором выполнены каналы и золотник, установленный в корпусе. На золотнике выполнены шейки, позволяющие соединять выбранные каналы между собой. При перемещении сердечника под воздействием управляющих сигналов, изменяющих создаваемую соленоидом напряженность магнитного поля, происходит переключение внутренних каналов распределителя, при помощи которых соединяются входные и выходные отверстия. Перемещаясь в корпусе, золотник изменяет схему соединения каналов пневмораспределителя.

Технические параметры пневмораспределителя DN.RU 4M310-08 220V NAMUR присоединение 1/4, пятиканального 220B для четвертьоборотных пневмоприводов

  • Модель пневмораспределителя - 4M310-08
  • Тип пневмораспределителя - Золотниковый
  • Тип аксессуара для пневмопривода - Пневмораспределители
  • Схема работы пневмораспределителя - 5/2
  • Материал корпуса - анодированный алюминий
  • Рабочая среда пневмораспределителя - очищенный воздух (тонкость очистки 40 мкм)
  • Рабочее давление пневмопривода - от 1.5 до 8
  • Максимальное давление - 10
  • Напряжение питания - 220В
  • Наличие ручного дублера - есть
  • Степень защиты корпуса IP - 65
  • Взрывозащита - нет
  • Резьба подвода воздуха - G1/4"
  • Резьба атмосферных каналов - 2-PT1/4"
  • Частота срабатывания пневмораспределителя - 5
  • Средний ресурс циклов - 10000000
  • Средний ресурс - 10000000
  • Страна производитель - Россия
  • Бренд - DN.ru
  • Гарантия - 12 мес.
  • Вес - 0.35 кг
Пневмораспределитель DN.RU 4M310-08 220V NAMUR присоединение 1/4, пятиканальный 220B для четвертьоборотных пневмоприводов

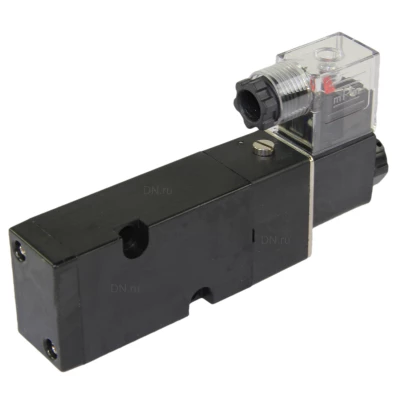

Изображение пневмораспределителя DN.RU 4M310-08 220V NAMUR присоединение 1/4, пятиканального 220B для четвертьоборотных пневмоприводов

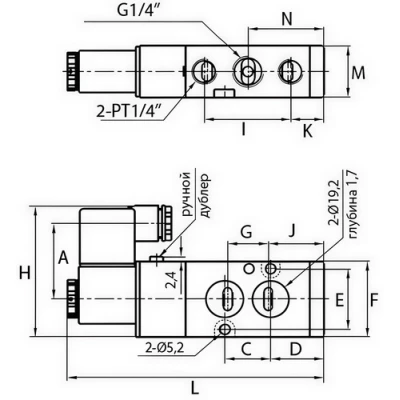

Габаритные и установочные размеры пневмораспределителя DN.RU 4M310-08 220V NAMUR присоединение 1/4, пятиканального 220B для четвертьоборотных пневмоприводов

  • A - 40 мм
  • C - 24 мм
  • D - 28 мм
  • E - 32 мм
  • F - 40 мм
  • G - 21.5 мм
  • H - 69 мм
  • I - 45
  • K - 17.5 мм
  • L - 135 мм
  • J - 29.3 мм
  • N - 40 мм
  • M - 27 мм
Пневмораспределитель DN.RU 4M310-08 220V NAMUR присоединение 1/4, пятиканальный 220B для четвертьоборотных пневмоприводов

Эскиз габаритов пневмораспределителя DN.RU 4M310-08 220V NAMUR присоединение 1/4, пятиканального 220B для четвертьоборотных пневмоприводов

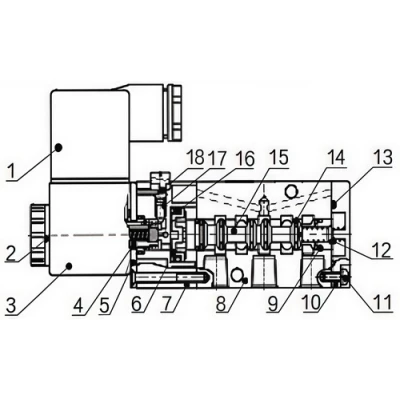

Деталировка пневмораспределителя DN.RU 4M310-08 220V NAMUR присоединение 1/4, пятиканального 220B для четвертьоборотных пневмоприводов

№Наименование деталиМатериал
1Разъеминженерный пластик
2ГайкаPOM + углеродистая сталь
3Катушкамедь
4Управляющие элементы
5Пластинауглеродистая сталь
6ПоршеньPOM
7Седло управляющего клапанаинженерный пластик
8Корпус клапанаалюминиевый сплав
9Золотникалюминиевый сплав
10Уплотнительное кольцо O-образной формыHNBR
11Задняя крышкаинженерный пластик
12Фильтрсинтетический материал
13ПоршеньPOM
14Пружинанержавеющая сталь
15Ручной дублеринженерный пластик
16Заднее седлоалюминиевый сплав
17Седло пружиныалюминиевый сплав
18Буксирная скоба типа C65Mn (аналог 65Г)
Пневмораспределитель DN.RU 4M310-08 220V NAMUR присоединение 1/4, пятиканальный 220B для четвертьоборотных пневмоприводов

Эскиз деталировки пневмораспределителя DN.RU 4M310-08 220V NAMUR присоединение 1/4, пятиканального 220B для четвертьоборотных пневмоприводов

Аналоги

График сравнения цен аналогичных пневмораспределителей*. При клике на точку графика получите развернутую информацию.
*Пневмораспределители подобраны по следующим параметрам: тип пневмораспределителя - Золотниковый, рабочее давление - от 1.5 до 8 ,напряжение питания - 220В
