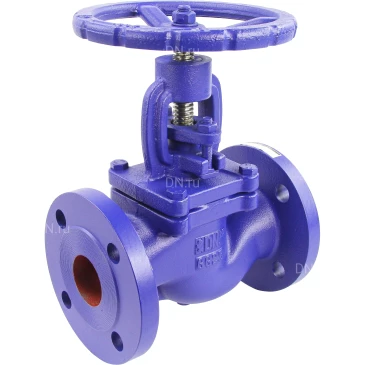

Клапан запорный сальниковый DN.ru VSO1121M-F-S Ду65 Ру16, фланцевый, корпус - чугун GG25, уплотнение - металл, управление - штурвал

клапан+запорный+купить
клапан+запорный+купить
клапан
клапан+запорный
вентиль+запорный
дн+ру
Артикул: D090-01948

О товаре

Артикул:
D090-01948
Бренд:
DN.ru
Страна производитель:
Россия
Диаметр:
Ду65
Ду8
Ду10
Ду15
Ду20
Ду25
Ду32
Ду40
Ду50
Ду80
Ду100
Ду125
Ду150
Ду200
Ду250
Ду300
Ду350
Ду400
Давление номинальное:
16 бар
не указано
8 бар
10 бар
14 бар
20 бар
25 бар
40 бар
200 бар
210 бар
250 бар
410 бар
Тип присоединения:
Фланцевый
муфтовый (резьбовой)
муфтовый (резьбовой) / под приварку
под приварку
пресс
Корпус:
Чугун серый GG25/СЧ25/EN-GJL-250
Уплотнение:
Металл
Температура, макс:
до 200 °С
Среда:
вода, масла, пар
Применение:
водоснабжение, отопительные установки, пароконденсатные системы, теплоснабжение
Все характеристики
на 2026-12-31
15 009,66
  • $
  • €
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
В избранное
Бесплатная доставка до ТК
Сертифицированный товар

Характеристики

Клапан запорный предназначен для установки в качестве запорного устройства на трубопроводах. Принцип работы: При вращении маховика по часовой или против часовой стрелки, вращательное движение передается па шпиндель, и закрепленный на нем золотник закрывает или отрывает проходное отверстие в корпусе.

ВНИМАНИЕ: Запрещено использование запорных клапанов в качестве регулирующей арматуры.

Параметры клапана запорного DN.ru VSO1121M-F-S сальниковый Ду65 Ру16:

  • Диаметр номинальный DN - 65 мм
  • Диаметр в дюймах - 2 1/2"
  • Тип клапана - запорный
  • Тип уплотнения запорного клапана - Сальниковый
  • Давление номинальное PN - 16 бар
  • Тип уплотнения - Металл
  • Температура - 200 °С
  • Материал корпуса - Чугун серый GG25/СЧ25/EN-GJL-250
  • Материал запорного органа - Сталь A105
  • Тип присоединения - Фланцевый
  • Тип управления - штурвал
  • Присоединение - фланцевое
  • Вес - 19.42 кг
  • Страна производитель - Россия

Клапан запорный сальниковый DN.ru VSO1121M-F-S Ду65 Ру16, фланцевый, корпус - чугун GG25, уплотнение - металл, управление - штурвал

Габаритные и установочные размеры клапана запорного DN.ru VSO1121M-F-S сальниковый Ду65 Ру16:

  • DN - 65 мм
  • L (строительная длина) - 290 мм
  • D - 185 мм
  • D1 - 145 мм
  • D2 - 118 мм
  • B - 20 мм
  • f - 2 мм
  • ZxØd - 4xØ19 мм
 Клапан запорный сальниковый DN.ru VSO1121M-F-S Ду65 Ру16, фланцевый, корпус - чугун GG25, уплотнение - металл, управление - штурвал

Эскиз клапана запорного DN.ru VSO1121M-F-S сальниковый Ду65 Ру16

Материалы деталей клапана запорного DN.ru VSO1121M-F-S сальниковый Ду65 Ру16:

№ п/п Наименование детали Материал
1 Корпус чугун GG25
2 Уплотнительное кольцо корпуса сталь 304
3 Тарелка сталь А105
4 Нержавеющая проволока сталь 304
5 Прокладка Ст08+терморасширенный графит
6 Шток сталь 2Cr13
7 Болт Ст35
8 Уплотнение терморасширенный графит
9 Крышка чугун QT400(GGG40)
10 Сальник чугун (GG20)
11 Т-образный болт Ст35
12 Гайка Ст25
13 Штоковая гайка бронза ZQA1 9-4
14 Установочный винт Ст35
15 Штурвал чугун QT450-10
16 Шайба сталь Q235
17 Гайка Ст25
Клапан запорный сальниковый DN.ru VSO1121M-F-S Ду65 Ру16, фланцевый, корпус - чугун GG25, уплотнение - металл, управление - штурвал

Эскиз материалов клапана запорного DN.ru VSO1121M-F-S сальниковый Ду65 Ру16

Испытание клапанов запорных сальниковых DN.ru VSO1121M-F-S сальниковый

Паспорта и сертификаты

Декларация о соответствии ТР ТС 032/2013 Арматура промышленная, трубопроводная торговой марки DN.ru
Декларация о соответствии на клапаны запорные DN.ru
Паспорт на клапан запорный сальниковый DN.ru VSO1121M-F-S Ду15-300 Ру16 чугунный, фланцевый
Сертификат соответствия в части сейсмостойкости на арматуру промышленную трубопроводную DN.ru
Сертификат соответствия в области пожарной безопасности на арматуру промышленную трубопроводную DN.ru
2D модель клапан запорный сальниковый DN.ru VSO1121M-F-S Ду65 Ру16.dwg
3D модель клапан запорный сальниковый DN.ru VSO1121M-F-S Ду65 Ру16.dwg
3D модель клапан запорный сальниковый DN.ru VSO1121M-F-S Ду65 Ру16.stp
Акт испытаний клапана запорного сальникового DN.ru VSO1121M-F-S Ду65 Ру16, фланцевого (положение клапана - открыт)
Акт испытаний клапана запорного сальникового DN.ru VSO1121M-F-S Ду65 Ру16, фланцевого (положение клапана - закрыт)
