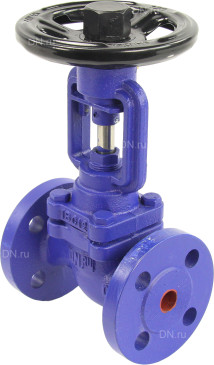

Клапаны запорные сильфонные DN.ru VSO1121M-F-S Ду15-300 Ру16 фланцевые, корпус - чугун GG25, уплотнение - металл, управление

Клапан запорный предназначен для установки в качестве запорного устройства на трубопроводах. Принцип работы: При вращении маховика по часовой или против часовой стрелки, вращательное движение передается па шпиндель, и закрепленный на нем золотник закрывает или отрывает проходное отверстие в корпусе.

ВНИМАНИЕ: Запрещено использование запорных клапанов в качестве регулирующей арматуры.

Габаритные и установочные размеры клапанов запорных сильфонных DN.ru VSO1121M-F-S Ду15-300 Ру16:

DN	L, мм	D, мм	D1, мм	D2, мм	B-f, мм	ZxØd, мм	Вес,кг
15	130±2	95	65	46	14-2	4х14	3,25
20	150±2	105	75	56	16-2	4х14	4,1
25	160±2	115	85	65	16-2	4х14	5,5
32	180±2	140	100	76	18-2	4х19	7,9
40	200±2	150	110	84	18-2	4х19	9,3
50	230±2	165	125	99	20-2	4х19	13,31
65	290±2	185	145	118	20-2	4х19	21,12
80	310±2	200	160	132	22-2	8х19	27,1
100	350±2	220	180	156	24-2	8х19	40,37
125	400±2	250	210	184	26-2	8х19	58,31
150	480±2	285	240	211	26-2	8х23	78
200	600±2	340	295	266	30-2	12х23	138,3
250	730±3	405	355	319	32-3	12х28	202,4
300	850±3	460	410	375	32-3	12х28	311,2

Клапаны запорные сильфонные DN.ru VSO1121M-F-S Ду15-300 Ру16 фланцевые, корпус - чугун GG25, уплотнение - металл, управление - штурвал - Детальный эскиз

Основные материалы деталей клапанов запорных сильфонных DN.ru VSO1121M-F-S Ду15-300 Ру16:

№ п/п	Наименование детали	Материал
1	Корпус	чугун HT250/GG25 (аналог СЧ25)
2	Уплотнительное кольцо корпуса	сталь 304
3	Диск	сталь А105 (аналог сталь 20)
4	Шарнирный штифт	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
5	Сильфон	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
6	Болт	Ст35
7	Гайка	Ст35
8	Прокладка	Ст08+терморасширенный графит
9	Крышка	чугун HT250/GG25 (аналог СЧ25)
10	Уплотнение	терморасширенный графит
11	Винтовая заглушка	сталь Q235
12	Штифт	Ст45
13	Стопорная пластина	сталь Q235 (аналог Cт3)
14	Гайка сальника	Ст45
15	Гайка штурвала	сталь Q235 (аналог Cт3)
16	Штурвал	сталь Q235 (аналог Cт3)
17	Штоковая гайка	медный сплав ZCuZn38Mn2Pb2 (аналог ЛЦ38Мц2С2)
18	Пресс-масленка (тавотница)	-

Клапаны запорные сильфонные DN.ru VSO1121M-F-S Ду15-300 Ру16 фланцевые, корпус - чугун GG25, уплотнение - металл, управление - штурвал - эскиз материалов
