Электродвигатель шаговый 5PL60C1 пятифазный, фланец - NEMA 24 (60мм), угол шага - 0.72гр, крутящий момент - 1Нм, IP65

Пятифазный шаговый двигатель (ШД) имеет 5 фаз, которые могут подключаться в различных комбинациях. Такое решение позволяет значительно уменьшить проскальзывание и увеличить точность позиционирования вала в режиме дробления шага. Повышенная разрешающая способность – следствие конструкции пятифазного двигателя. Пятифазный ШД имеет 10 полюсов, по 2 полюса на фазу. Чтобы перейти от одной фазы к следующей, ротору необходимо сделать угловой шаг лишь на 1/10 шага зуба. Это приводит к тому, что при каждом обороте пятифазный ШД совершает 500 шагов, по 0.720 на шаг. Погрешность угла шага, в зависимости от производственного процесса, составляет 3-5%, что обеспечивает высокую точность повторного позиционирования. Из-за меньшего угла шага вибрация в пятифазных ШД значительно ниже, чем в двух-/трехфазных ШД. Благодаря алгоритму управления током, пятифазная шаговая система имеет меньшие пульсации крутящего момента в одном и том же электрическом цикле. Применяют пятифазные ШД тогда, когда требуется высокая точность позиционирования, быстрый разгон и торможение, низкая вибрация и малая вероятность потери шага. Например, в этикетировочных автоматах, дозаторах, малогабаритных и маломощных конвейерах. Особенности пятифазных ШД серии 5PLxxxx: 5-проводное соединение; вал с одной стороны; низкий уровень шума.

Технические характеристики электродвигателя шагового 5PL60C1 пятифазного

• Тип изделия - Электродвигатель
• Вариант исполнения электродвигателя - Синхронный
• Тип электродвигателя - Шаговый
• Бренд - Китай
• Тип вала - С одной стороны
• Серия - C
• Тип исполнения для фланцев - NEMA 24 (60мм)
• Номинальный ток - 1.5 А
• Количество фаз - 5 шт
• Диапазон рабочих температур окружающей среды - от 4°C до 40°C
• Относительная влажность - не более 60%
• Степень защиты - IP65
• Наличие энкодера - Без энкодера (обычные)
• Обработка вала - Нет
• Крутящий момент - 1 Нм
• Встроенный тормоз - Нет
• Диаметр вала электродвигателя - 8 мм
• Угловой шаг - 0.72 °
• Гарантийный срок эксплуатации - 6 мес.
• Страна производитель - Китай
• Вес - 0.9 кг

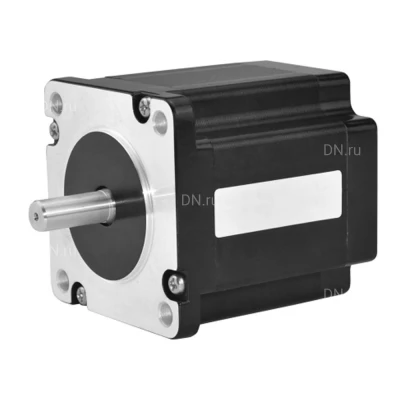

Изображение электродвигателя шагового 5PL60C1 пятифазного

Габаритные и установочные размеры электродвигателя шагового 5PL60C1 пятифазного

• L, мм - 21 мм

Эскиз габаритов электродвигателя шагового 5PL60C1 пятифазного
