Шаговый серводвигатель PL110H0460-D19-1K с энкодером 1000PPR, фланец - NEMA 43 (110мм), угол шага - 1.8гр, крутящий момент - 11.2Нм, IP54

В отличие от сервопривода с применением щеточного DC или бесщеточного PMSM электродвигателя, сервопривод на базе ШД обладает более скоростным откликом на команду и отсутствием эффекта колебания ротора в точке останова (ротор не "рыскает"). В отличие от обычного привода с ШД без обратной связи, сервопривод на базе ШД исключает пропуск шагов и на высоких скоростях осуществляет прирост момента на 30%. Для управления серво-шаговым двигателем (СШД) требуется специальный драйвер с поддержкой энкодера. Данные серво-шаговые двигатели совместимы с драйверами Purelogic. Для работы СШД с драйвером другого производителя, возможно, понадобится настройка драйвера. Также можно подключать эти СШД к обычному драйверу, без подключения энкодера. В этом случае точный контроль положения ротора производиться не будет. Подключение СШД к драйверу осуществляется согласно документации на драйвер и СШД.

Технические характеристики шагового серводвигателя PL110H0460-D19-1K

• Тип изделия - Электродвигатель
• Вариант исполнения электродвигателя - Синхронный
• Тип электродвигателя - Шаговый
• Бренд - Китай
• Серия - H
• Тип исполнения для фланцев - NEMA 43 (110мм)
• Номинальный ток - 6 А
• Количество фаз - 2 шт
• Класс нагревостойкости изоляции - B
• Диапазон рабочих температур окружающей среды - от 0°C до 50°C
• Степень защиты - IP54
• Наличие энкодера - С энкодером (closed loop)
• Обработка вала - Шпонка
• Крутящий момент - 11.2 Нм
• Встроенный тормоз - Нет
• Диаметр вала электродвигателя - 19 мм
• Угловой шаг - 1.8 °
• Гарантийный срок эксплуатации - 6 мес.
• Страна производитель - Китай
• Вес - 5 кг

Изображение шагового серводвигателя PL110H0460-D19-1K

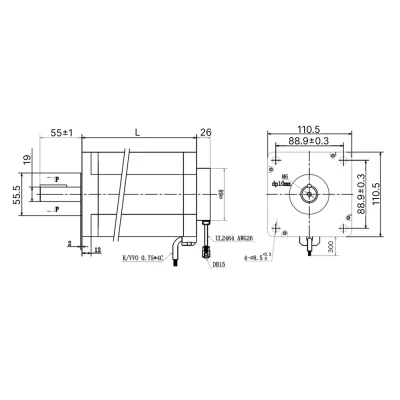

Габаритные и установочные размеры шагового серводвигателя PL110H0460-D19-1K

• L, мм - 100 мм

Эскиз габаритов шагового серводвигателя PL110H0460-D19-1K
