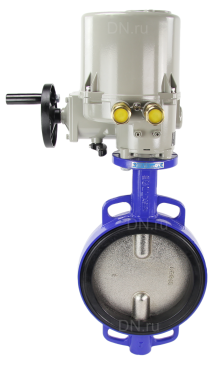

Затвор дисковый поворотный Genebre 2103 Ду500 Ру10 межфланцевый, корпус - чугун GG20, диск - чугун GGG40, уплотнение - EPDM, с электроприводом ГЗ-ОФ-2500/30, 380В

Name: Затвор дисковый поворотный Genebre 2103 Ду500 Ру10 межфланцевый, корпус - чугун GG20, диск - чугун GGG40, уплотнение - EPDM, с электроприводом ГЗ-ОФ-2500/30, 380В
Brand: Genebre
Price: 536445 RUB
Availability: InStock

Внешний вид товара, размеры, количество и параметры монтажных элементов зависят от выбранных характеристик конкретного товара и могут отличаться от изображения на сайте.

Модификация

О товаре

Артикул: D050-03215

Производитель: Genebre, Испания

Серия бренда: 2103

Диаметр условный Ду(Dn): 500 мм

Давление условное Ру(Pn): 10 бар

Строительная длина: 127 мм

Температура рабочей среды максимальная: 130 °С

Тип присоединения: межфланцевый

Управление: С электроприводом

Напряжение питания: 380 В

Сигнал управления: ON/OFF

Датчик обратной связи: Концевые выключатели

Наличие моментной муфты: нет

Степень защиты корпуса IP: 65

Класс материала корпуса: чугун

Класс материала диска: чугун

Материал уплотнения: EPDM

Все характеристики

Арт. D050-03215

Цена по запросу

536 445 Последняя цена на 2024-06-20

₽ $ €

Запросить остатки

Доставка в город Москва

Гарантия 12 месяцев

Возможна отсрочка до 90 дней

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Другие диаметры:

Ду50 51 962 ₽Ду65 52 920 ₽Ду80 53 791 ₽Ду100 55 382 ₽Ду125 73 829 ₽Ду150 77 062 ₽ду200 88 035 ₽Ду250 123 230 ₽Ду300 194 480 ₽Ду350 235 269 ₽Ду400 304 151 ₽Ду450 371 167 ₽ду500 536 445 ₽

Для монтажа

шт. необходимо

x Гайка стальная М24 (0,123 кг/шт) шестигранная весовая DIN 934 (5915/5927) - 304 ₽

x Болт стальной М24х230 ГОСТ 7798-70 - 1 632 ₽

x Фланец плоский Россия Ду500 Ру10 корпус – сталь 20, тип 01, ряд 1, исполнение B, ГОСТ 33259-2015 - 14 466 ₽

Итого за комплект

67 650 ₽

Характеристики

Паспорта и сертификаты

Аналоги

Доставка

Характеристики

Затвор дисковый поворотный Genebre 2103 Ду500 Ру10 – это разновидность трубопроводной арматуры, который представляет собой кольцевой корпус с расположенным в нем поворотным диском. Затвор предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Монтаж между фланцами согласно UNE EN 558-1

Электроприводы типа ГЗ-ОФ(К) и ГЗ-ОФ(М) общего назначения применяются для управления запорной промышленной трубопроводной арматурой, имеющей четвертьоборотный запорный орган, и устанавливаются в помещениях и под навесом на открытом воздухе.

Электропривод ГЗ-ОФ-2500/30 рассчитан для работы в повторно-кратковременном режиме S2 по ГОСТ 183-74 с продолжительностью включения до 15 мин., с частотой включений до 60 раз в час, для работы в режиме автоматического регулирования – до 600 включений в час (в режиме S7 по ГОСТ 183-74).

Параметры затвора дискового поворотного Genebre 2103 с ГЗ-ОФ-2500/30 Ду500 Ру10:

Диаметр номинальный DN - 500 мм
Диаметр в дюймах - 20"
Давление номинальное PN - 10 бар
Тип управления - электропривод
Тип присоединения - межфланцевый
Цвет затвора - Синий
Степень защиты корпуса IP - 65
Датчик обратной связи - Концевые выключатели
Наличие ручного дублера - штурвал
Класс герметичности по ГОСТ 54808-2011 - "A"
Материал корпуса - Чугун серый GG20/СЧ20/EN-GJL-200
Материал диска - Высокопрочный чугун GGG40/ВЧ40/EN-GJS-400-15
Тип уплотнения - EPDM
Вес запорной арматуры - 151.5 кг
Вес привода - 108 кг
Вес - 259.5 кг
Размер штока, мм - 36х36
Страна производитель затвора - Испания
Страна производитель привода - Россия
Примечание - На горизонтальных трубопроводах НЕ рекомендуется установка ВЕРТИКАЛЬНО - Ось вращения рекомендуется располагать либо горизонтально, либо развернуть на один-два шага крепёжных отверстий вверх.

Затвор дисковый поворотный Genebre 2103 Ду500 Ру10 межфланцевый, корпус - чугун GG20, диск - чугун GGG40, уплотнение - EPDM, с электроприводом ГЗ-ОФ-2500/30, 380В

Габаритные и установочные размеры затвора дискового поворотного Genebre 2103 с ГЗ-ОФ-2500/30 Ду500 Ру10:

A - 810 мм
D - 175 мм
A1 - 480 мм
A2 - 370 мм
H - 45 мм
S - 36х36 мм
ISO - F14
L - 127 мм
E - 660 мм
B - 330 мм
A - 473 мм
И - 3/4"
N х d - 20 x 33 мм

Затвор дисковый поворотный Genebre 2103 Ду500 Ру10 межфланцевый, корпус - чугун GG20, диск - чугун GGG40, уплотнение - EPDM, с электроприводом ГЗ-ОФ-2500/30, 380В

Эскиз затвора дискового поворотного Genebre 2103 с ГЗ-ОФ-2500/30 Ду500 Ру10

Характеристики электропривода - ГЗ-ОФ-2500/30:

Тип электропривода - Однооборотный
ISO - F14, F16, F25
Сигнал управления - ON/OFF
Взрывозащита - нет
Время работы - 30 сек.
Угол поворота - 300°C

Электрическая схема подключения 2103 с приводом ГЗ-ОФ 380В

Электрическая схема подключения электропривода ГЗ-ОФ-2500/30

Материалы деталей затвора дискового поворотного Genebre 2103 с ГЗ-ОФ-2500/30 Ду500 Ру10:

№	Деталь	Материал
1	Корпус	Чугун марки GG-20
2, 3	Шток, Шарнир	Сталь AISI 416
4	Диск	Чугун марки GGG-40
5	Заглушка	Сталь AISI 420
6	Седло	EPDM

№	Деталь	Материал
7	Втулка	Карбонизированный тефлон
8	Уплотнение штока	Карбонизированный тефлон
9	Уплотнительное кольцо	Нитрил
10	Шайба	Бронза
11	Стопорное кольцо	Сталь

Паспорта и сертификаты

Декларация о соответствии на продукцию Genebre

Техническая информация Genebre 2103

Паспорт Genebre 2103

Декларация о соответствии на электропривод ГЗ

Руководство по эксплуатации ГЗ-ОФ привод

Руководство по эксплуатации ГЗ привод

Сертификат дилера Электроприводы ГЗ

График сравнения цен аналогичных затворов*. При клике на точку графика получите развернутую информацию.

*Затворы подобраны по следующим параметрам: Ду500, Ру10, тип присоединения - межфланцевый, класс материала корпуса - чугун, класс материала запорного органа - чугун, уплотнение - EPDM, управление - С электроприводом
