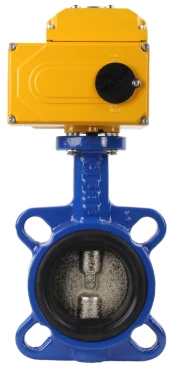

Затвор дисковый FAF 3550 Ду50 Ру16 с электрическим приводом DN.ru-003 220В в г. Москва

Дисковый поворотный затвор FAF 3550 Ду50 Ру16 обеспечивает полную герметичность. Режимы работы: регулировка и перекрытие потока. Преимущества данных затворов 3550 типа "Баттерфляй" - это простота дизайна, легкий вес изделия, минимальные потери давления, возможность установки привода.

  • Рабочая среда: вода, пар, воздух, сточные воды, газ, нефть, слабоагрессивные среды.
  • Максимальное рабочее давление: 16 бар.
  • Температура рабочей среды:
    • EPDM - до + 130°C.
    • NBR - до + 100°C.
    • Viton - до + 220°C.
  • Показатели:
    • Kv - 105 куб.м/ч
    • Крутящий момент - 21 Нм
    • Вес с приводом - 4.9 кг.
Затвор дисковый FAF 3550 Ду50 с электрическим приводом DN.ru-003

Затвор с электроприводом 220В дисковый поворотный для теплоснабжения

Видео-описание электропривода DN.RU 220В

Размеры:

  • A= 61 мм
  • B= 127,5 мм
  • C= 133 мм
  • D= 100 мм
  • E= 123 мм
  • L= 43 мм (строительная длина)
Чертеж Затвор дисковый FAF 3550 Ду50 с электрическим приводом DN.ru-003

Материалы:

1 Корпус Чугун EN-GJL-250 (GG25)/
EN-GJL-400 (GGG40)
2 Диск Высокопрочный чугун EN-GJL-400 (GGG40) с никелированным покрытием
3 Шток Нержавеющая сталь 420
4 Манжета EPDM/NBR/Viton
5 Покрытие Эпоксидное порошковое

Параметры производительности DN.RU-003

  • Крутящий момент (Макс) H*M: 30.
  • Время цикла (поворот 90°): 20
  • Высота оси вращения привода *h,мм: 74
  • Вал привода (мм):
    - квадратное сечение - 9х9 / 11х11;
    - глубина - 13,5 / 15,5;
    - круглое сечение - 12,6;
    - глубина - 26.
  • Мощность (Вт): 8
  • Номинальный ток,А: 0,15
  • Вес привода, кг: 3,6
Электропривод DN.RU 220В

Внешний вид и установочные размеры DN.RU-003

Электропривод DN.RU

Технические характеристики электропривода DN.RU-003

Оболочка Оболочка из алюминиевого сплава, корпус: IP67, IP68 - опция
Питание Стандарт: 220 В пер. тока/1 ф.
Опция: 110 В пер. тока/1 ф 380 В/440 В/3 ф., 50/60Гц, ±10% 24 В/110 В пост. тока /220 В пост. тока
Питание системы управления 110/220 В пер. тока/1 ф., 50/60 Гц.
Электродвигатель Короткозамкнутый асинхронный двигатель
Концевой выключатель 2x разомкн./замкн., SPDT, 250 В пер. тока, 10А
Вспомогательный концевой выключатель 2x разомкн./замкн., SPDT, 250 В пер. тока, 10А
Ход 90° -270° ± 10° (просьба указать заранее, если более 90°) 0°~270°
Безотказный/ Рабочая температура Встроенная тепловая защита, открытие при 120°C ±5°С / закрытие при 97°С ± 5°С
Индикатор Постоянная индикация ситуации
Ручная работа Механическая рукоятка (опция - маховик)
Самоблокирующееся устройство Самоблокирующееся червяком и червячной передачей
Механический ограничитель 2 внешних регулируемых стопора
Обогреватель 7-10 Вт (110/220 В пер. тока) противоконденсационный
Вводы 2 шт. М18
Температура окружающей среды -20...+70°С
Смазка Смазки молибденовые (ЕР tyte)
Материал Сталь, алюминиевый сплав, алюминиевая бронза, поликарбонат
Влажность окружающей среды Максимум 90% относительной влажности, без образования конденсата
Защита от вибрации X Y Z 10g, 0,2-34 Гц, 30 минут
Внешнее покрытие Сухое порошковое. Эпоксидно полиэфирное

График сравнения цен аналогичных затворов* *Затворы подобраны по следующим параметрам: диаметр - Ду50, давление - Ру16, корпус - чугун, диск - чугун, уплотнение - EPDM, орган управления - электропривод 220В

Купить похожий затвор Ду50 Ру16, управление - электропривод 220В

Наименование
Цена с НДС
9 369 руб.
9 556 руб.
10 779 руб.
12 448 руб.
12 634 руб.
14 760 руб.
Бренд
Genebre, Испания
Tecofi, Франция
FAF, Турция
Genebre, Испания
Tecofi, Франция
FAF, Турция
Диаметр (Ду)
50 мм
50 мм
50 мм
50 мм
50 мм
50 мм
Давление (Ру)
16 бар
16 бар
16 бар
16 бар
16 бар
16 бар
Тип управления
электропривод 220В
электропривод 220В
электропривод 220В
электропривод 220В
электропривод 220В
электропривод 220В
Строительная длина
43 мм
43 мм
43 мм
43 мм
43 мм
43 мм
Степень защиты корпуса IP
67
67
67
67
67
67
Тепловая защита
нет
нет
нет
нет
нет
нет
Взрывозащита
нет
нет
нет
нет
нет
нет
Тип присоединения
межфланцевый
межфланцевый
межфланцевый
межфланцевый
межфланцевый
межфланцевый
Материал корпуса
Серый чугун
Серый чугун EN GJL-251
Серый чугун EN GJL-250
Серый чугун EN GJL-200
Серый чугун EN GJL-250
Серый чугун EN GJL-250
Материал диска
Сфероидальный чугун EN-GJS-400-15
Сфероидальный чугун EN-GJS-400-16
Высокопрочный чугун EN-GJL-400
Сфероидальный чугун EN-GJS-400-15
Сфероидальный чугун EN-GJS-400-15
Высокопрочный чугун EN-GJL-400
Уплотнение
EPDM
EPDM
EPDM
EPDM
EPDM
EPDM
Температура
120 °С
130 °С
130 °С
120 °С
130 °С
130 °С
Вес
4.20 кг
3.50 кг
4.90 кг
4.90 кг
4.50 кг
4.90 кг
Среда
вода, воздух, пар
вода, воздух, пар
вода, воздух, пар
вода, воздух
вода, воздух
вода, воздух
