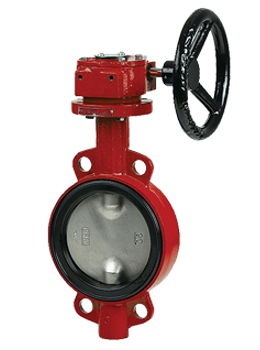

Затворы дисковые поворотные Рашворк (Rushwork) 200 Ду40-250 Ру16 с редуктором в г. Москва

Затворы дисковые поворотные Рашворк (Rushwork) 200 Ду40-250 Ру16 с редуктором
Цены
Валюта USD RUB EUR
ДиаметрЦена, с НДСВ корзину
Ду404 660 руб.
Ду506 553 руб.
Ду657 049 руб.
Ду807 410 руб.
Ду1008 253 руб.
Ду12510 533 руб.
Ду15011 336 руб.
Ду20019 072 руб.
Ду25025 651 руб.
Цена актуальна на 20.01.2022 г.

Характеристики

Применение: вентиляция и стационарное кондиционирование, водоснабжение, теплоснабжение
Материал корпуса: Чугун СЧ25
Материал диска: Чугун ВЧ40
Уплотнение: EPDM
Давление номинальное: 16 бар
Класс герметичности: A
Температура: от -15℃ до +95℃
Тип управления: редуктор
Страна производитель: Россия

Аналоги других брендов

Описание затворов дисковых поворотных Рашворк (Rushwork) 200 Ду40-250 Ру16 с редуктором

Дисковые поворотные затворы Рашворк (Rushwork) 200 с редуктором — идеальное решение для большинства трубопроводных систем. Основная функция — полное перекрытие или регулирование расхода рабочей среды в системах водоснабжения и водоотведения, отопления, кондиционирования, вентиляции, пожаротушения и иных областях промышленности и ЖКХ.

Запирающий элемент выполнен в форме диска, вращающегося вокруг своей оси перпендикулярно направлению потока транспортируемой среды.

Для удобного для открытия и закрытия затвора используется механический редуктор. Он служит для понижения угловых скоростей и увеличения вращающихся моментов. Редуктор представляет собой зубчатый механизм со скошенными шестернями, находящийся в коробке во избежание повреждений оператора и контакта внутренних частей механизма с объектами, затрудняющими их работу.

Материалы деталей затвора дискового поворотного Рашворк (Rushwork) 200 с редуктором

Наименование Материал
1 корпус чугун GG25
2 седловое уплотнение EPDM
3 диск чугун GGG40
4 верхний шток нерж. сталь AISI 416
5 подшипник армированный полисульфон (PSF)
6 уплотнительное кольцо NBR
Наименование Материал
7 опорное кольцо оцинк. углеродистая сталь
8 стопорное кольцо углеродистая сталь
9 редуктор чугун GG25
10 болт углеродистая сталь
11 нижний шток нерж. сталь AISI 416
12 заглушка углеродистая сталь

Габаритные и установочные размеры затвора дискового поворотного Рашворк (Rushwork) 200 с редуктором

DN, мм PN, бар A, мм B, мм C, мм E, мм ØQ, мм L, мм F, мм G, мм K, мм ISO ØD, мм Ød, мм 4-Ødo, мм HxH Момент, Нм Вес, кг
40 16 70 140 26 33 150 160 45 35.8 64 F05 90 50 4-10 9x9 11 4.2
50 16 79 161 26 43 150 160 45 47 82 F05 90 50 4-10 11x11 12 4.3
65 16 93 160 26 46 150 160 45 59.6 94 F05 90 50 4-10 11x11 20 4.8
80 16 103 165 26 46 150 160 45 72.3 111.3 F05 90 50 4-10 11x11 27 5.3
100 16 120 185 30 52 150 160 45 97.3 140.3 F07 90 70 4-10 11x11 50 7
125 16 132 210 30 56 150 160 45 123.8 166 F07 90 70 4-10 14x14 75 8.5
150 16 158 210 30 56 150 160 45 142 187 F07 90 70 4-10 14x14 120 9.5
200 16 180 250 36 60 285 227 63 194 246.8 F07/F10 125 102/70 4-12/10 17x17 156 17.8
250 16 215 295 36 68 285 227 63 244 301.5 F10 125 102 4-12 22x22 234 25
