Задвижка шиберная СибЗТА Ду100 Ру10/16 двусторонняя межфланцевая, шпиндель - невыдвижной, корпус - высокопрочный чугун GGG40, шибер - нержавеющая сталь SS304, со штурвалом

Задвижка шиберная СибЗТА Ду100 Ру10/16 двусторонняя межфланцевая, шпиндель - невыдвижной, корпус - высокопрочный чугун GGG40, шибер - нержавеющая сталь SS304, со штурвалом
Артикул: D040-10456

О товаре

Артикул:
D040-10456
Бренд:
СибЗТА
Страна производитель:
Россия
Тип задвижки:
Шиберная
Таблица фигур:
не указано
Диаметр условный:
Ду100 мм
Ду50 мм
Ду65 мм
Ду80 мм
Ду125 мм
Ду150 мм
Ду200 мм
Ду250 мм
Ду300 мм
Ду350 мм
Ду400 мм
Ду450 мм
Ду500 мм
Ду600 мм
Ду700 мм
Ду800 мм
Ду900 мм
Ду1000 мм
Ду1200 мм
Давление условное:
10/16 бар
не указано
10 бар
16 бар
2 бар
2.5 бар
3 бар
4 бар
5 бар
6 бар
7 бар
7/10 бар
8 бар
Строительная длина:
51 мм
Температура рабочей среды, max:
110 ℃
Тип присоединения:
межфланцевый
не указано
Фланцевый
Класс материала корпуса:
чугун
нержавеющая сталь
сталь
Конструкция шпинделя:
Невыдвижной
не указано
выдвижной
Клин:
не указано
необрезиненный
обрезиненный
однодисковый
Уплотнение:
NBR
Направление потока:
двустороннего действия
Тип управления:
штурвал
Голый шток
пневмопривод
Редуктор
ручной
электропривод
Наличие концевых выключателей:
нет
не указано
есть
Все характеристики
на 2026-03-24
14 184,33
  • $
  • €
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
В избранное
Бесплатная доставка до ТК
Сертифицированный товар

Характеристики

Задвижки шиберные относятся к классу запорно-перекрывающей арматуры, где запорный элемент, выполнен в виде ножа, который перемещается перпендикулярно потоку рабочей среды. Предназначены для эксплуатации в качестве запорных устройств в технологических системах холодного и горячего водоснабжения, водоотведения, пожаротушения, системах канализации и иных областях промышленности и жилищно-коммунального хозяйства.

Технические параметры задвижки шиберной СибЗТА Ду100 Ру10/16

  • Диаметр - 100 мм
  • Диаметр в дюймах - 4
  • Давление номинальное - 16 бар
  • Материал корпуса - Высокопрочный чугун GGG40/ВЧ40/EN-GJS-400-15
  • Материал запорного органа - Нержавеющая сталь 304
  • Уплотнение - NBR
  • Тип присоединения - межфланцевый
  • Присоединение - межфланцевое
  • Температура рабочей среды минимальная - от 0 °C
  • Температура рабочей среды максимальная - до 110 °C
  • Тип задвижки - Шиберная
  • Тип запорного органа - шиберный
  • Тип управления - штурвал
  • Управление - ручное/штурвал/маховик
  • Направление потока - двустороннего действия
  • Конструкция шпинделя - Невыдвижной
  • Класс герметичности - A
  • Крутящий момент на валу арматуры - 12
  • Строительная высота - 378 мм
  • Строительная длина - 51 мм
  • Диаметр штурвала - 240
  • Диаметр болтовых отверстий на одном фланце - 16
  • Количество болтовых отверстий на одном фланце - 8
  • Наличие телескопического штока - нет
  • Наличие колонки управления - нет
  • Наличие Т-образного ключа - нет
  • Наличие ковера - нет
  • Наличие опорной плиты под ковер - нет
  • Среда - вода, вода техническая, сыпучие среды
  • Применение - Системы водоочистки и канализации, Пожаротушение, Водоснабжение, Промышленность
  • Цвет - Синий
  • Бренд - СибЗТА
  • Страна производитель - Россия
  • Гарантия - 12 мес.
  • Вес - 12.5 кг
Задвижка шиберная СибЗТА Ду100 Ру10/16 двусторонняя межфланцевая, шпиндель - невыдвижной, корпус - высокопрочный чугун GGG40, шибер - нержавеющая сталь SS304, со штурвалом

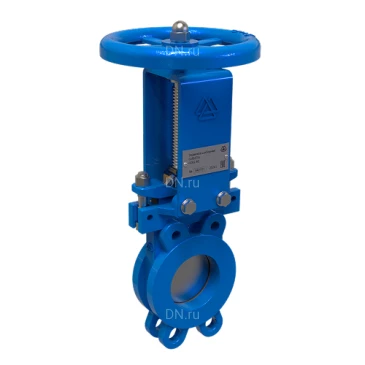

Изображение задвижки шиберной СибЗТА Ду100 Ру10/16

Габаритные и установочные размеры задвижки шиберной СибЗТА Ду100 Ру10/16

  • DN - 100
  • D - 220
  • D1 - 180
  • D2 - 156
  • D0 - 240
  • d - 18
  • T - 12
  • H1 - 378
Задвижка шиберная СибЗТА Ду100 Ру10/16 двусторонняя межфланцевая, шпиндель - невыдвижной, корпус - высокопрочный чугун GGG40, шибер - нержавеющая сталь SS304, со штурвалом

Эскиз габаритов задвижки шиберной СибЗТА Ду100 Ру10/16

Материалы деталей задвижки шиберной СибЗТА Ду100 Ру10/16

№НаименованиеМатериал
1КорпусЧугун ВЧ 40/GGG 40
2Седловое уплотнениеNBR/EPDM/VITON
3НожСталь 08Х18Н10 / SS304
4НаправляющаяPTFE
5Сальниковое уплотнениеPTFE/EPDM
6СальникСталь
7Защитная пластинкаСт 3 / Q235
8Шток08Х18Н10 / SS304
9ГайкаЛатунь
10Опорная пластинаЧугун ВЧ 40/GGG 40
11Опорная шайбаСталь ШХ15 / GCr15
12ШтурвалЧугун / GGG 40
13КрышкаСталь 25 / WCB

Аналоги

График сравнения цен аналогичных задвижек*. При клике на точку графика получите развернутую информацию.

*Задвижки подобраны по следующим параметрам: Ду100, Ру16, тип задвижки - Шиберная, тип присоединения - межфланцевый, управление - ручное/штурвал/маховик, класс материала корпуса - чугун, уплотнение - NBR, конструкция шпинделя - Невыдвижной, наличие колонки управления - нет, наличие телескопического штока - нет
