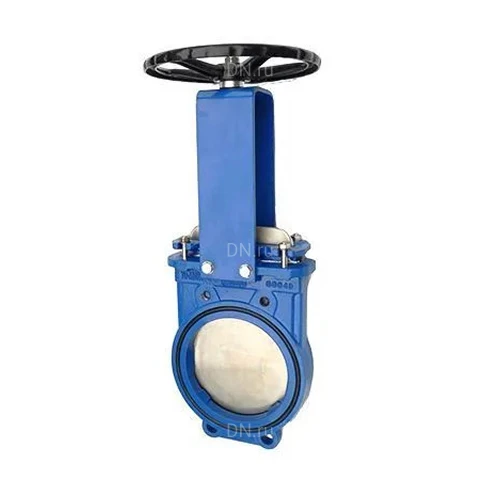

Задвижки шиберные СибЗТА Ду50-1200 межфланцевые, корпус - чугун, шибер - нержавеющая сталь SS304, под электропривод купить в Москве и РФ

Задвижки шиберные относятся к классу запорно-перекрывающей арматуры, где запорный элемент, выполнен в виде ножа, который перемещается перпендикулярно потоку рабочей среды. Предназначены для эксплуатации в качестве запорных устройств в технологических системах холодного и горячего водоснабжения, водоотведения, пожаротушения, системах канализации и иных областях промышленности и жилищно-коммунального хозяйства.

Технические характеристики задвижки шиберной СибЗТА Ду50-1200 под электропривод:

Характеристика	Значение
Номинальный диаметр DN, мм	50-1200
Температура рабочей среды t, ?C	от 0 до +110
Рабочая среда	вода, вода техническая, сыпучие среды
Направление потока	двустороннее
Тип управления	под электропривод
Класс герметичности	А по ГОСТ 9544
Присоединение к трубопроводу	межфланцевое
Страна производства	Россия

Задвижки шиберные СибЗТА Ду50-1200 межфланцевые, корпус - чугун, шибер - нержавеющая сталь SS304, под электропривод

Материалы деталей задвижки шиберной СибЗТА Ду50-1200 под электропривод:

№	Наименование	Материал
1	Корпус	Чугун BЧ 40/GGG 40
2	Седловое уплотнение	NBR/EPDM/VITON
3	Нож	Сталь 08X18H10 / SS304
4	Направляющая	PTFE
5	Сальниковое уплотнение	PTFE/EPDM
6	Сальник	Сталь
7	Защитная пластинка	Cr 3 / Q235
8	Шток	08X18H10 / SS304
9	Гайка	Латунь
10	Опорная пластина	Чугун BЧ 40/GGG 40
11	Опорная шайба	Сталь ШХ15 / GCr15

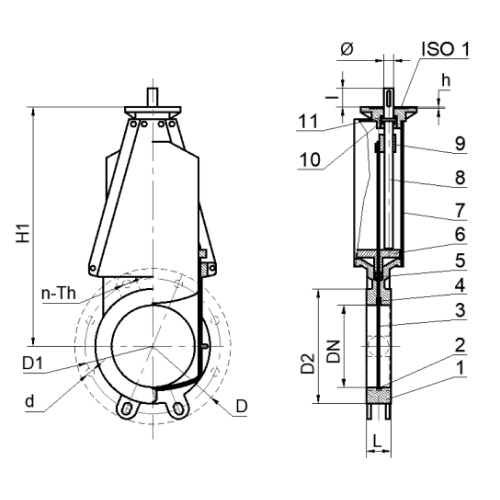

Эскиз задвижки шиберной СибЗТА Ду50-1200 под электропривод

Габаритные и установочные размеры задвижки шиберной СибЗТА Ду50-1200 под электропривод

DN	PN	L	D	D1	D2	D0	d	T	n-Th	H1	ISO
50	10	48	165	125	99	250	18	12	4-M16	290	F10
65	10	48	185	145	118	250	18	12	4-M16	330	F10
80	10	51	200	160	132	250	18	12	8-M16	358	F10
100	10	51	220	180	156	250	18	12	8-M16	378	F10
125	10	57	250	210	184	250	18	12	8-M16	428	F10
150	10	57	275	240	211	250	23	14	8-M20	490	F10
200	10	70	340	295	266	250	23	16	8-M20	588	F10
250	10	70	395	350	319	250	23	16	12-M20	690	F10
300	7	76	445	400	370	250	23	16	12-M20	815	F10
350	7	76	505	460	429	300	23	18	16-M20	890	F12
400	7	89	565	515	480	300	27	20	16-M24	980	F12
450	7	89	615	565	530	450	27	20	20-M24	1025	F12
500	7	114	670	620	582	450	27	24	20-M24	1330	F14
550	5	114	725	680	638	450	30	27	20-M27	1344	F16
600	4	114	780	725	682	500	30	27	20-M27	1390	F16
650	2	114	845	780	732	500	30	27	20-M27	1595	F16
700	2	127	895	840	794	500	30	27	20-M27	1720	F16
750	2	127	970	900	855	500	33	30	24-M30	1862	F16
800	2	127	1015	950	901	600	33	30	24-M30	1910	F20
850	2	127	1070	1000	955	600	33	30	28-M30	1975	F20
900	2	127	1115	1050	1001	600	33	30	28-M30	2060	F20
