Задвижка клиновая 30нж41нж ТехГидроМаш Ду400 Ру16 фланцевая, клин - однодисковый, шпиндель - выдвижной, корпус - нержавеющая сталь, уплотнение - графлен

Задвижка клиновая 30нж41нж ТехГидроМаш Ду400 Ру16 фланцевая, клин - однодисковый, шпиндель - выдвижной, корпус - нержавеющая сталь, уплотнение - графлен
Артикул: D040-10705

О товаре

Код: D040-10705
Бренд: ТехГидроМаш
Страна производитель: Россия
Тип задвижки: Клиновая
Серия: НЖ
Таблица фигур: 30нж41нж
Диаметр условный: Ду400 мм
Давление условное: 16 бар
Строительная длина: 600.00 мм
Температура рабочей среды, max: 425 ℃
Тип присоединения: фланцевый
Класс материала корпуса: нержавеющая сталь
Конструкция шпинделя: выдвижной
Клин: двухдисковый
Уплотнение: Графлен
Тип управления: ручной
Все характеристики
на 2026-02-03
495 567,05
  • $
  • €
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
В избранное
Бесплатная доставка до ТК
Сертифицированный товар

Характеристики

Задвижка клиновая литая из нержавеющей стали с выдвижным шпинделем фланцевая Ру16. Рабочая среда: вода, пар, природный газ, нефтепродукты, жидкие, газообразные и химически активные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие. Установочное положение на трубопроводе: вертикальное, маховиком или электроприводом вверх, допускается отклонение до 90° в любую сторону.

Технические характеристики задвижки клиновой ТехГидроМаш 30нж41нж Ду400 Ру16 фланцевой

  • Тип задвижки - Клиновая
  • Клин - двухдисковый
  • Модель арматуры - 30нж41нж
  • Таблица фигур - 30нж41нж
  • Диаметр - 400 мм
  • Давление номинальное - 16 бар
  • Среда - вода, пар, вода техническая, газообразные среды
  • Материал корпуса - Нержавеющая сталь AISI/SS 304/08Х18Н10
  • Материал запорного органа - Нержавеющая сталь AISI/SS 304/08Х18Н10
  • Уплотнение - Графлен
  • Температура рабочей среды максимальная - до +425 °C
  • Применение - водоснабжение
  • Тип присоединения - фланцевый
  • Количество болтовых отверстий на одном фланце - 16 шт
  • Диаметр болтовых отверстий на одном фланце - 30 мм
  • Управление - ручное/штурвал/маховик
  • Класс герметичности - A
  • Конструкция шпинделя - выдвижной
  • Способ монтажа - горизонтальный/вертикальный
  • Наличие Т-образного ключа - нет
  • Наличие телескопического штока - нет
  • Наличие опорной плиты под ковер - нет
  • Наличие ковера - нет
  • Наличие колонки управления - нет
  • Цвет - серый
  • Страна производитель - Россия
  • Бренд - ТехГидроМаш
  • Вес - 260 кг
Задвижка клиновая 30нж41нж ТехГидроМаш Ду400 Ру16 фланцевая, клин - однодисковый, шпиндель - выдвижной, корпус - нержавеющая сталь, уплотнение - графлен

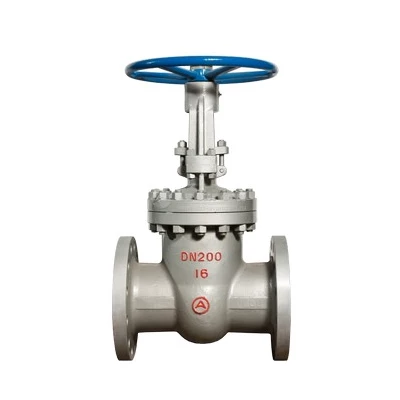

Изображение задвижки клиновой ТехГидроМаш 30нж41нж Ду400 Ру16 фланцевой

Габаритные и установочные размеры задвижки клиновой ТехГидроМаш 30нж41нж Ду400 Ру16 фланцевой

  • DN - 400 мм
  • L - 600 мм
  • D - 580 мм
  • D1 - 525 мм
  • d - 30 мм
  • H1 - 1415 мм
  • H2 - 1850 мм
  • n - 16 шт
Задвижка клиновая 30нж41нж ТехГидроМаш Ду400 Ру16 фланцевая, клин - однодисковый, шпиндель - выдвижной, корпус - нержавеющая сталь, уплотнение - графлен

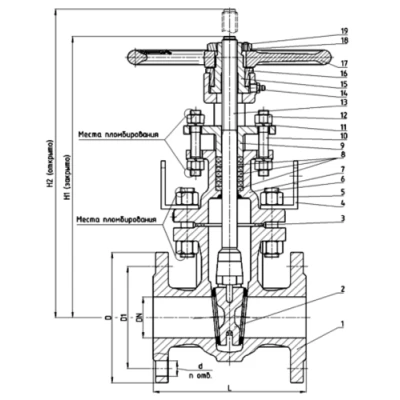

Эскиз габаритов задвижки клиновой ТехГидроМаш 30нж41нж Ду400 Ру16 фланцевой

Деталировка задвижки клиновой ТехГидроМаш 30нж41нж Ду400 Ру16 фланцевой

№Наименование детали
1Корпус
2Клин
3Прокладка
4Кронштейн
5Гайка
6Шпилька
7Крышка
8Набивка сальниковой камеры
9Сальник
10Шпилька
11Шайба
12Гайка
13Шпиндель
14Масленка
15Втулка ходовая
16Втулка упорная
17Маховик
18Гайка
19Винт стопорный

Аналоги

График сравнения цен аналогичных задвижек*. При клике на точку графика получите развернутую информацию.

*Задвижки подобраны по следующим параметрам: Ду400, Ру16, тип задвижки - Клиновая, тип присоединения - фланцевый, управление - ручное/штурвал/маховик, класс материала корпуса - нержавеющая сталь, уплотнение - Графлен, конструкция шпинделя - выдвижной
