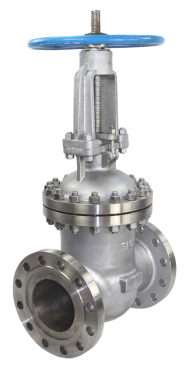

Задвижка клиновая 30нж76нж DN.ru GVWR3131M-2W-F-S Ду300 Ру63 двусторонняя, фланцевая, клин - двухдисковый, шпиндель - выдвижной, корпус - нержавеющая сталь, уплотнение - металл, со штурвалом

Name: Задвижка клиновая 30нж76нж DN.ru GVWR3131M-2W-F-S Ду300 Ру63 двусторонняя, фланцевая, клин - двухдисковый, шпиндель - выдвижной, корпус - нержавеющая сталь, уплотнение - металл, со штурвалом
Brand: DN.ru
Price: 1959875 RUB
Availability: InStock

Внешний вид товара, размеры, количество и параметры монтажных элементов зависят от выбранных характеристик конкретного товара и могут отличаться от изображения на сайте.

Модификация

О товаре

Код: D040-07399

Производитель: DN.ru, Россия

Тип задвижки: Клиновая

Серия: GVWR

Таблица фигур: 30нж76нж

Диаметр: Ду300

Давление условное: 63 бар

Строительная длина: 750.00 мм

Температура рабочей среды, max: 425 ℃

Тип присоединения: фланцевый

Класс материала корпуса: нержавеющая сталь

Тип управления: ручной

Конструкция шпинделя: выдвижной

Клин: двухдисковый

Уплотнение: Металл

Все характеристики

Арт. D040-07399

Низкая цена

1 959 875 на 2024-12-31

₽ $ €

Запросить остатки

Доставка в город Москва

Гарантия 12 месяцев

Возможна отсрочка до 90 дней

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Все размеры:

Ду50 77 308₽Ду80 134 051₽Ду100 174 704₽Ду150 515 709₽Ду200 929 641₽Ду250 1 278 184₽Ду300 1 959 875₽

Характеристики

Паспорта и сертификаты

Аналоги

Доставка

Характеристики

Клиновые задвижки стальные изготавливаются с цельным клином или составным двухдисковым клином, Применение жесткого клина в задвижках малых диаметров создает надежную конструкцию с высокой герметичностью запирающего элемента. Параллельные задвижки стальные могут иметь затвор в виде одного диска или листа (шиберная), или в виде двух дисков с расположенным между ними распорным клином или распорной пружиной. Присоединительные размеры и размеры уплотнительных поверхностей корпуса: исп.1 ГОСТ 12815-80. Направление подачи среды: с любой стороны магистральных фланцевУстановочное положение на трубопроводе: приводом вверх. Допускается отклонение от вертикали до 90° в любую сторону.

Параметры задвижки 30нж76нж GVWR3131M-2W-F-S Ду 300

Тип задвижки - Клиновая
Диаметр номинальный DN - 300 мм
Давление условное PN - 63 бар
Температура рабочей среды - от -40 до + 425
Тип присоединения - фланцевый
Материал корпуса - Нержавеющая сталь AISI/SS 304/08Х18Н10
Материал запорного органа - Нержавеющая сталь ASTM A351 CF8M
Таблица фигур - 30нж76нж
Строительная длина - 750 мм
Класс материала корпуса - нержавеющая сталь
Управление - ручное/штурвал/маховик
Конструкция шпинделя - выдвижной
Клин - двухдисковый
Тип уплотнения - Металл
Вес - 453 кг
Страна производитель - Россия

Задвижка клиновая 30нж76нж DN.ru GVWR3131M-2W-F-S Ду300 Ру63 двусторонняя, фланцевая, клин - двухдисковый, шпиндель - выдвижной, корпус - нержавеющая сталь, уплотнение - металл, со штурвалом

Габаритные и установочные размеры задвижки 30нж76нж GVWR3131M-2W-F-S Ду 300:

Dn - 300мм
L - 750 мм
b - 52мм
f - 4мм
f1 - 4.5мм
z-d - 16 x 39

Эскиз Задвижка клиновая 30нж76нж DN.ru GVWR3131M-2W-F-S Ду300 Ру63 двусторонняя, фланцевая, клин - двухдисковый, шпиндель - выдвижной, корпус - нержавеющая сталь, уплотнение - металл, со штурвалом

Эскиз задвижки 30нж76нж GVWR3131M-2W-F-S Ду 300

Материалы деталей задвижки 30нж76нж GVWR3131M-2W-F-S Ду300:

№	Наименование	Материал
1	Корпус	сталь 08Х18Н10
2	Уплотнение седла	Сталь 304
3	Клин	Сталь CF8
4	Шпиндель	Сталь 304
5	Прокладка	Сталь 304+ТРГ
6	Болт	Сталь 201
7	Гайка	Сталь 201

№	Наименование	Материал
8	Втулка	Сталь CF8
9	Уплотнение шпинделя	ТРГ
10	Сальник	Сталь 201
11	Болт	Сталь 304
12	Скоба	Сталь CF8
13	Шайба	ZCuAl10Fe3
14	Маховик	KTH330

Паспорта и сертификаты

Декларация о соответствии ТР ТС 032/2013 Арматура промышленная, трубопроводная торговой марки DN.ru

Декларация о соответствии на стальные задвижки DN.ru 30нж41нж, 30нж15нж, 30нж64нж, 30нж76нж

Сертификат соответствия в части сейсмостойкости на арматуру промышленную трубопроводную DN.ru

Сертификат соответствия в области пожарной безопасности на арматуру промышленную трубопроводную DN.ru

Паспорт на задвижки клиновые 30нж76нж DN.ru GVWR3131M-2W-F-S Ду50-300 Ру63 со штурвалом

График сравнения цен аналогичных задвижек*. При клике на точку графика получите развернутую информацию.

*Задвижки подобраны по следующим параметрам: Ду300, Ру63, тип задвижки - Клиновая, тип присоединения - фланцевый, тип управления - ручной, наличие телескопического штока - , длина телескопического штока min - мм, max - мм, наличие колонки управления - , длина колонки управления - мм

Задвижки по выборке: Ду300, Ру63, тип задвижки - клиновая, тип присоединения - фланцевый, тип управления - ручной

Задвижка клиновая 30нж76нж DN.ru GVWR3131M-2W-F-S Ду300 Ру63 двусторонняя, фланцевая, клин - двухдисковый, шпиндель - выдвижной, корпус - нержавеющая сталь, уплотнение - металл, со штурвалом

Описание

Производитель: DN.ru, Россия

Тип задвижки: Клиновая

Серия: GVWR

Таблица фигур: 30нж76нж

Диаметр: 300 мм

Строительная длина: 750 мм

Температура: 425 °C

Тип присоединения: фланцевый

Класс материала корпуса: нержавеющая сталь

Управление: ручное/штурвал/маховик

Конструкция шпинделя: выдвижной

Клин: двухдисковый

Уплотнение: Металл

Артикул: D040-07399
