Шкаф управления электроприводом DN.ru ШУЭП-9 001.000.380 с внешним управлением

Артикул: D240-00378

О товаре

Производитель: DN.ru, Россия
Напряжение питания: 380В
Частота: 50 Гц
Максимальная мощность: 7920 Вт
Температурный режим: УХЛ4
Наличие подогрева: нет
Тепловая защита: нет
Внешнее управление: есть
Материал корпуса электрошкафа: Металл
Способ монтажа: навесной
Расположение кабельных вводов: внизу
Все характеристики
на 2025-12-31
35 414,72
  • $
  • €
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
В избранное
Бесплатная доставка до ТК
Сертифицированный товар

Характеристики

Шкафы управления электроприводами (ШУЭП) предназначены для управления электроприводами запорной и регулируемой арматуры и других исполнительных механизмов, а также защиты оборудования от перегрузок и коротких замыканий.

Общие параметры шкафа управления электроприводом DN.ru 380В общепромышленный ШУЭП-9 001.000.380 ВУ

  • Наличие индикации - нет
  • Номинальное напряжение питания - 380В
  • Максимальный коммутируемый ток - 12 А
  • Максимальная мощность - 7920 Вт
  • Номинальная частота сети - 50 Гц
  • Напряжение в цепях управления - 230V AC (на заказ возможно исполнение 12V DC, 24V DC, 110V AC)
  • Количество источников электропитания - 1 шт
  • Количество подключаемых электроприводов - 1 шт
  • Возможность внешнего управления - есть
  • Степень защиты оболочки корпуса - IP30
  • Наличие подогрева электропривода - нет
  • Температурный режим - УХЛ4
  • Наличие тепловой защиты - нет
  • Средняя наработка на отказ, не менее - 30000 ч
  • Вес - 11 кг

Видео шкафа управления электроприводом DN.ru 380В общепромышленный

Габаритные и установочные размеры шкафа управления электроприводом DN.ru 380В общепромышленный ШУЭП-9 001.000.380 ВУ

  • А - 500 мм
  • B - 400 мм
  • C - 220 мм
  • Подключение (винтовые зажимы) - 4 мм
  • Расположение кабельных вводов - внизу
  • Количество кабельных вводов - 3 шт
Шкаф управления электроприводом DN.ru ШУЭП-9 001.000.380 с внешним управлением

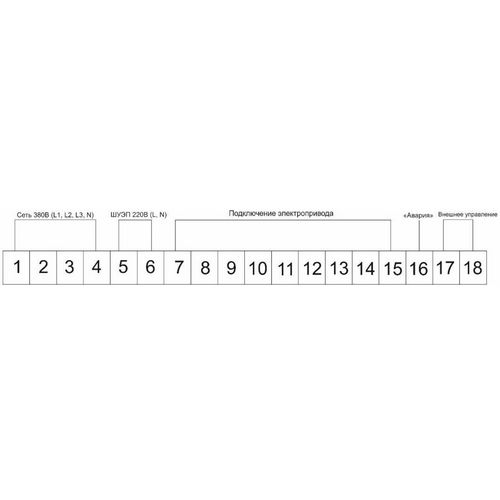

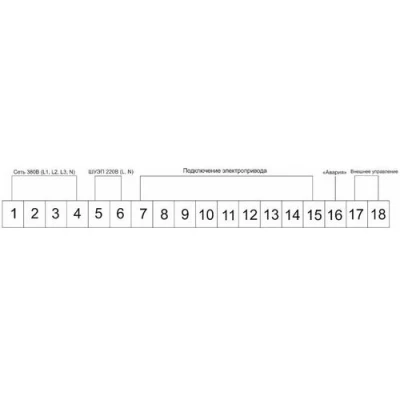

Эскиз шкафа управления электроприводом DN.ru 380В общепромышленный ШУЭП-9 001.000.380 ВУ

Описание клемм подключения и индикаторов на шкаф управления электроприводом DN.ru 380В общепромышленный ШУЭП-9 001.000.380 ВУ

№ клеммы Назначение
1 380В (сеть - фаза L1)
2 380В (сеть - фаза L2)
3 380В (сеть - фаза L3)
4 380В (сеть - ноль N)
5 220В (фаза L – питание дополнительного оборудования от ШУЭП, не более 0,5 А, а также для питания внешнего управления)
6 220В (ноль N – питание дополнительного оборудования от ШУЭП, не более 0,5 А)
7 Фаза 1 (L1) – электродвигатель привода
8 Фаза 2 (L2) – электродвигатель привода
9 Фаза 3 (L3) – электродвигатель привода
10 Общая нейтраль питания контакторов, отвечающих за движение электропривода в сторону «Открыто» и «Закрыто»
11 Нейтраль контактора, отвечающего за движение электропривода в сторону положения «Открыто»
12 Нейтраль контактора, отвечающего за движение электропривода в сторону положения «Закрыто»
13 Общее питание индикаций положений электропривода (открыто / закрыто)
14 Индикация конечное положение электропривода «Открыто»
15 Индикация конечное положение электропривода «Закрыто»
16 Индикация «Авария»
17 Внешнее управление положением «Открыто»
18 Внешнее управление положением «Закрыто»

Примечание: Клемма номер 16 индикация "Авария" - выведена напрямую на клемму (ноль подключен) даёт возможность подключить к данному ШУЭП индикацию своей системы защиты (рассчитана на 220 Вольт, ноль уже подключен). На клемму 17 или 18 подаётся переменное напряжение 220 вольт (Фаза L). Подаётся напряжение до тех пор, пока электропривод открывается или закрывается. Питание для клемм 17 или 18 необходимо взять от клеммы номер 5.
Шкаф управления электроприводом DN.ru ШУЭП-9 001.000.380 с внешним управлением

Схема подключения клемм на шкаф управления электроприводом DN.ru 380В общепромышленный ШУЭП-9 001.000.380 ВУ

ВНИМАНИЕ!
Схемы управления, приведённые в документации, предназначены исключительно для определённых типов электроприводов бренда DN.ru. Перед использованием данных схем покупатель обязан получить у компании ДН.РУ подтверждение о возможности их применения для подключения приобретённого ШУЭП. Применение схем подключения без указанного подтверждения рассматривается как самовольное действие покупателя. В этом случае: компания ДН.РУ не несёт ответственности за последствия такого подключения, включая повреждения оборудования, его неисправность или выход из строя; гарантийные обязательства на соответствующий шкаф управления автоматически утрачивают силу.
