Шкаф управления электроприводом DN.ru ШУЭП-8 000.100.380 с тепловой защитой

Артикул: D240-00377

О товаре

Производитель: DN.ru, Россия
Напряжение питания: 380В
Частота: 50 Гц
Максимальная мощность: 7920 Вт
Температурный режим: УХЛ4
Наличие подогрева: нет
Тепловая защита: есть
Внешнее управление: нет
Материал корпуса электрошкафа: Металл
Способ монтажа: навесной
Расположение кабельных вводов: внизу
Все характеристики
на 2025-12-31
35 372,46
  • $
  • €
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
В избранное
Бесплатная доставка до ТК
Сертифицированный товар

Характеристики

Шкафы управления электроприводами (ШУЭП) предназначены для управления электроприводами запорной и регулируемой арматуры и других исполнительных механизмов, а также защиты оборудования от перегрузок и коротких замыканий.

Не подходит для системы пожаротушения или её частей.

Общие параметры шкафа управления электроприводом DN.ru 380В общепромышленный ШУЭП-8 000.100.380 ТЗ

  • Наличие индикации - нет
  • Номинальное напряжение питания - 380В
  • Максимальный коммутируемый ток - 12 А
  • Максимальная мощность - 7920 Вт
  • Номинальная частота сети - 50 Гц
  • Напряжение в цепях управления - 230V AC (на заказ возможно исполнение 12V DC, 24V DC, 110V AC)
  • Количество источников электропитания - 1 шт
  • Количество подключаемых электроприводов - 1 шт
  • Возможность внешнего управления - нет
  • Степень защиты оболочки корпуса - IP30
  • Наличие подогрева электропривода - нет
  • Температурный режим - УХЛ4
  • Наличие тепловой защиты - есть
  • Средняя наработка на отказ, не менее - 30000 ч
  • Вес - 11 кг

Видео шкафа управления электроприводом DN.ru 380В общепромышленный

Габаритные и установочные размеры шкафа управления электроприводом DN.ru 380В общепромышленный ШУЭП-8 000.100.380 ТЗ

  • А - 500 мм
  • B - 400 мм
  • C - 220 мм
  • Подключение (винтовые зажимы) - 4 мм
  • Расположение кабельных вводов - внизу
  • Количество кабельных вводов - 3 шт
Шкаф управления электроприводом DN.ru ШУЭП-8 000.100.380 с тепловой защитой

Эскиз шкафа управления электроприводом DN.ru 380В общепромышленный ШУЭП-8 000.100.380 ТЗ

Описание клемм подключения и индикаторов на шкаф управления электроприводом DN.ru 380В общепромышленный ШУЭП-8 000.100.380 ТЗ

№ клеммы Назначение
1 380В (сеть - фаза L1)
2 380В (сеть - фаза L2)
3 380В (сеть - фаза L3)
4 380В (сеть - нуль N)
5 220В (фаза L – питание дополнительного оборудования от ШУЭП, не более 0.5 А)
6 220В (ноль N – питание дополнительного оборудования от ШУЭП, не более 0.5 А)
7 Фаза 1 (L1) – электродвигатель привода
8 Фаза 2 (L2) – электродвигатель привода
9 Фаза 3 (L3) – электродвигатель привода
10 Общая нейтраль питания контакторов, отвечающих за движение электропривода в сторону «Открыто» и «Закрыто»
11 Нейтраль контактора, отвечающего за движение электропривода в сторону положения «Открыто»
12 Нейтраль контактора, отвечающего за движение электропривода в сторону положения «Закрыто»
13 Общее питание индикаций положений электропривода (открыто / закрыто)
14 Индикация конечное положение электропривода «Открыто»
15 Индикация конечное положение электропривода «Закрыто»
16 Индикация «Авария»

Примечание: Клемма номер 16 индикация "Авария" - выведена напрямую на клемму, что даёт возможность подключить к данному ШУЭП индикацию своей системы защиты (рассчитана на 220 Вольт, ноль уже подключен).
Шкаф управления электроприводом DN.ru ШУЭП-8 000.100.380 с тепловой защитой

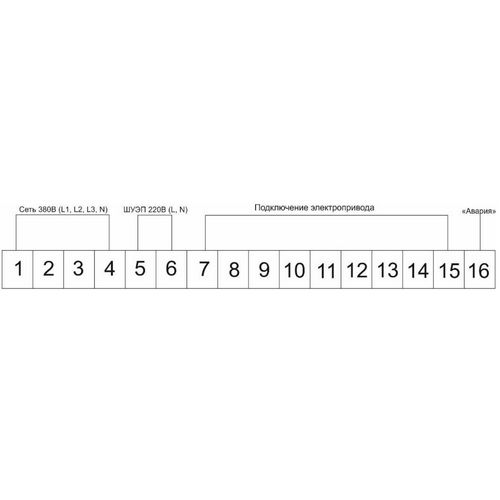

Схема подключения клемм на шкаф управления электроприводом DN.ru 380В общепромышленный ШУЭП-8 000.100.380 ТЗ

ВНИМАНИЕ!
Схемы управления, приведённые в документации, предназначены исключительно для определённых типов электроприводов бренда DN.ru. Перед использованием данных схем покупатель обязан получить у компании ДН.РУ подтверждение о возможности их применения для подключения приобретённого ШУЭП. Применение схем подключения без указанного подтверждения рассматривается как самовольное действие покупателя. В этом случае: компания ДН.РУ не несёт ответственности за последствия такого подключения, включая повреждения оборудования, его неисправность или выход из строя; гарантийные обязательства на соответствующий шкаф управления автоматически утрачивают силу.
