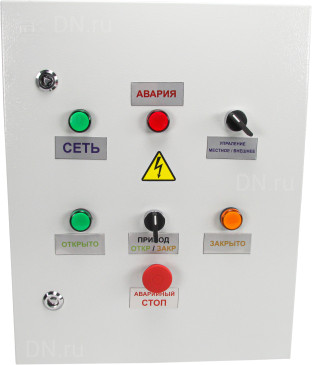

Шкаф управления электроприводом DN.ru ШУЭП-3 001.000.220 с внешним управлением

Шкафы управления электроприводами (ШУЭП) предназначены для управления электроприводами запорной и регулируемой арматуры и других исполнительных механизмов, а также защиты оборудования от перегрузок и коротких замыканий.

Технические параметры шкафа управления электроприводом DN.ru ШУЭП-3 001.000.220 с внешним управлением

• Материал корпуса электрошкафа - Металл
• Способ монтажа - навесной
• Температурный режим - УХЛ4
• Номинальный потребляемый ток - 3 А
• Максимальный коммутируемый ток - 3 А
• Максимальная мощность - 660 Вт
• Частота - 50 Гц
• Внешнее управление - есть
• Количество модулей - 1 шт
• Наличие индикации - нет
• Наличие подогрева - нет
• Место под электрический счетчик - нет
• Установка на открытом воздухе - нет
• Прозрачная дверца - нет
• Смотровое окошко - нет
• Замок с ключом - Да
• Тепловая защита - нет
• Взрывозащита - нет
• Комплектующие для электрошкафов - дверца, замок, клеммы, корпус, панель, полка, рейка, знаки электробезопасности, стойка, шина
• Расположение кабельных вводов - внизу
• Количество подключаемых электроприводов - 1 шт
• Количество источников электропитания - 1 шт
• Наработка на отказ не менее - 30000 час
• Количество кабельных вводов - 3 шт
• Бренд - DN.ru
• Страна производитель - Россия
• Вес - 4 кг

Видео шкафа управления электроприводом DN.ru ШУЭП-3 001.000.220 с внешним управлением

Габариты и размеры шкафа управления электроприводом DN.ru ШУЭП-3 001.000.220 с внешним управлением

• A - 310 мм
• B - 240 мм
• C - 160 мм
• Подключение (винтовые зажимы) - 4 мм

Эскиз габаритов шкафа управления электроприводом DN.ru ШУЭП-3 001.000.220 с внешним управлением

Описание клемм подключения и индикаторов шкафа управления электроприводом DN.ru ШУЭП-3 001.000.220 с внешним управлением

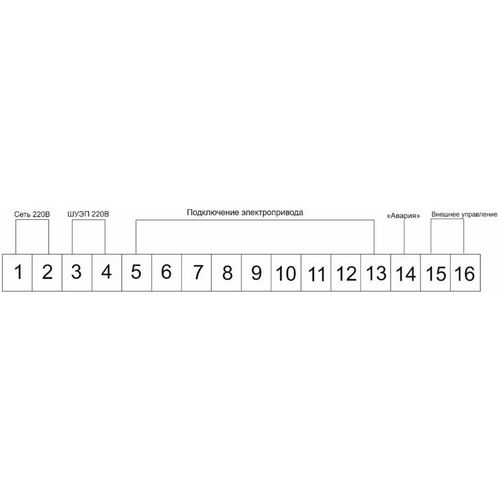

Схема подключения клемм шкафа управления электроприводом DN.ru ШУЭП-3 001.000.220 с внешним управлением

Примечание: Клемма номер 14 индикация "Авария" - выведена напрямую на клемму, что даёт возможность подключить к данному ШУЭП индикацию своей системы защиты (ноль уже подключен). Лампа рассчитана на напряжение 220 Вольт.

На клемму 15 или 16 подаётся переменное напряжение 220 Вольт (Фаза L). Подаётся напряжение до тех пор, пока электропривод открывается или закрывается. Питание для клемм 15 или 16 необходимо взять от клеммы номер 3.

ВНИМАНИЕ!

Схемы управления, приведённые в документации, предназначены исключительно для определённых типов электроприводов бренда DN.ru. Перед использованием данных схем покупатель обязан получить у компании ДН.РУ подтверждение о возможности их применения для подключения приобретённого ШУЭП. Применение схем подключения без указанного подтверждения рассматривается как самовольное действие покупателя. В этом случае: компания ДН.РУ не несёт ответственности за последствия такого подключения, включая повреждения оборудования, его неисправность или выход из строя; гарантийные обязательства на соответствующий шкаф управления автоматически утрачивают силу.
