Шкаф управления электроприводом DN.ru ШУЭП-4 000.100.220 с теплозащитой

Артикул: D240-00373

О товаре

Производитель: DN.ru, Россия
Напряжение питания: 220В
Частота: 50 Гц
Максимальная мощность: 660 Вт
Температурный режим: УХЛ4
Наличие подогрева: нет
Тепловая защита: есть
Внешнее управление: нет
Материал корпуса электрошкафа: Металл
Способ монтажа: навесной
Расположение кабельных вводов: внизу
Все характеристики
на 2025-12-31
36 200,23
  • $
  • €
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
В избранное
Бесплатная доставка до ТК
Сертифицированный товар

Характеристики

Шкафы управления электроприводами (ШУЭП) предназначены для управления электроприводами запорной и регулируемой арматуры и других исполнительных механизмов, а также защиты оборудования от перегрузок и коротких замыканий.<br><br>Не подходит для системы пожаротушения или её частей.

Технические параметры шкафа управления электроприводом DN.ru ШУЭП-4 000.100.220 с теплозащитой

  • Материал корпуса электрошкафа - Металл
  • Способ монтажа - навесной
  • Температурный режим - УХЛ4
  • Номинальный потребляемый ток - 3 А
  • Максимальный коммутируемый ток - 3 А
  • Максимальная мощность - 660 Вт
  • Частота - 50 Гц
  • Внешнее управление - нет
  • Количество модулей - 1 шт
  • Наличие индикации - нет
  • Наличие подогрева - нет
  • Место под электрический счетчик - нет
  • Установка на открытом воздухе - нет
  • Прозрачная дверца - нет
  • Смотровое окошко - нет
  • Замок с ключом - Да
  • Тепловая защита - есть
  • Взрывозащита - нет
  • Комплектующие для электрошкафов - дверца, клеммы, корпус, панель, полка, рейка, стойка
  • Расположение кабельных вводов - внизу
  • Количество подключаемых электроприводов - 1 шт
  • Количество источников электропитания - 1 шт
  • Наработка на отказ не менее - 30000 час
  • Количество кабельных вводов - 3 шт
  • Бренд - DN.ru
  • Страна производитель - Россия
  • Вес - 11 кг

Видео шкафа управления электроприводом DN.ru ШУЭП-4 000.100.220 с теплозащитой

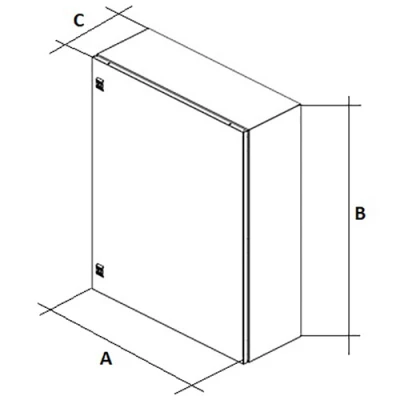

Габариты и размеры шкафа управления электроприводом DN.ru ШУЭП-4 000.100.220 с теплозащитой

  • A - 500 мм
  • B - 400 мм
  • C - 220 мм
  • Подключение (винтовые зажимы) - 4 мм
Шкаф управления электроприводом DN.ru ШУЭП-4 000.100.220 с теплозащитой

Эскиз габаритов шкафа управления электроприводом DN.ru ШУЭП-4 000.100.220 с теплозащитой

Описание клемм подключения и индикаторов шкафа управления электроприводом DN.ru ШУЭП-4 000.100.220 с теплозащитой

№ клеммыНазначение
1220В (сеть - фаза L1)
2220В (сеть - ноль N)
3220В (фаза L – питание для дополнительного оборудования от ШУЭП, не более 0.5 Ампер)
4220В (ноль N – питание для дополнительного оборудования от ШУЭП, не более 0.5 Ампер)
5Защитное заземление электропривода
6Ноль питания электродвигателя привода (N)
7Фаза 1 (L1) – вращение электродвигателя привода в сторону положения «Открыто»
8Фаза 2 (L1) – вращение электродвигателя привода в сторону положения «Закрыто»
9Резерв
10Резерв
11Общее питание индикаций положений электропривода (открыто / закрыто)
12Индикация конечное положение электропривода «Открыто»
13Индикация конечное положение электропривода «Закрыто»
14Индикация «Авария»
Шкаф управления электроприводом DN.ru ШУЭП-4 000.100.220 с теплозащитой

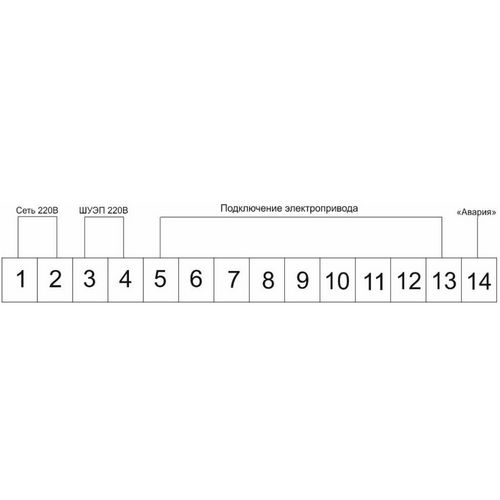

Схема подключения клемм шкафа управления электроприводом DN.ru ШУЭП-4 000.100.220 с теплозащитой

Примечание: Клемма номер 14 индикация "Авария" - выведена напрямую на клемму что даёт возможность подключить к данному ШУЭП индикацию своей системы защиты. Лампа рассчитана на напряжение 220 Вольт (ноль уже подключен).

ВНИМАНИЕ!

Схемы управления, приведённые в документации, предназначены исключительно для определённых типов электроприводов бренда DN.ru. Перед использованием данных схем покупатель обязан получить у компании ДН.РУ подтверждение о возможности их применения для подключения приобретённого ШУЭП. Применение схем подключения без указанного подтверждения рассматривается как самовольное действие покупателя. В этом случае: компания ДН.РУ не несёт ответственности за последствия такого подключения, включая повреждения оборудования, его неисправность или выход из строя; гарантийные обязательства на соответствующий шкаф управления автоматически утрачивают силу.
