Шкаф управления электроприводом DN.ru ШУЭП-2 000.000.220

Артикул: D240-00371

О товаре

Производитель: DN.ru, Россия
Напряжение питания: 220В
Частота: 50 Гц
Максимальная мощность: 660 Вт
Температурный режим: УХЛ4
Наличие подогрева: нет
Тепловая защита: нет
Внешнее управление: нет
Материал корпуса электрошкафа: Металл
Способ монтажа: навесной
Расположение кабельных вводов: внизу
Все характеристики
на 2025-12-31
34 628,32
  • $
  • €
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
В избранное
Бесплатная доставка до ТК
Сертифицированный товар

Характеристики

Шкафы управления электроприводами (ШУЭП) предназначены для управления электроприводами запорной и регулируемой арматуры и других исполнительных механизмов, а также защиты оборудования от перегрузок и коротких замыканий.

Общие параметры шкафа управления электроприводом DN.ru 220В общепромышленный ШУЭП-2 000.000.220

  • Наличие индикации - нет
  • Номинальное напряжение питания - 220В
  • Максимальный коммутируемый ток - 3 А
  • Максимальная мощность - 660 Вт
  • Номинальная частота сети - 50 Гц
  • Напряжение в цепях управления - 230V AC (на заказ возможно исполнение 12V DC, 24V DC, 110V AC)
  • Количество источников электропитания - 1 шт
  • Количество подключаемых электроприводов - 1 шт
  • Возможность внешнего управления - нет
  • Степень защиты оболочки корпуса - IP30
  • Наличие подогрева электропривода - нет
  • Температурный режим - УХЛ4
  • Наличие тепловой защиты - нет
  • Средняя наработка на отказ, не менее - 30000 ч
  • Вес - 4 кг

Видео шкафа управления электроприводом DN.ru 220В общепромышленный

Габаритные и установочные размеры шкафа управления электроприводом DN.ru 220В общепромышленный ШУЭП-2 000.000.220

  • А - 310 мм
  • B - 240 мм
  • C - 160 мм
  • Подключение (винтовые зажимы) - 4 мм
  • Расположение кабельных вводов - внизу
  • Количество кабельных вводов - 3 шт
Шкаф управления электроприводом DN.ru ШУЭП-2 000.000.220

Эскиз шкафа управления электроприводом DN.ru 220В общепромышленный ШУЭП-2 000.000.220

Описание клемм подключения и индикаторов на шкаф управления электроприводом DN.ru 220В общепромышленный ШУЭП-2 000.000.220

№ клеммы Назначение
1 220В (сеть - фаза L1)
2 220В (сеть - ноль N)
3 Защитное заземление электропривода
4 Общий нуль электродвигателя привода (N)
5 Фаза 1 (L1) – вращение электропривода в сторону положения «Открыто»
6 Фаза 1 (L1) – вращение электропривода в сторону положения «Закрыто»
7 Индикация конечное положение электропривода «Открыто»
8 Индикация конечное положение электропривода «Закрыто»
9 Дополнительная группа контактов (не используется в данном ШУЭП)
10 Дополнительная группа контактов (не используется в данном ШУЭП)
11 Дополнительная группа контактов (не используется в данном ШУЭП)
12 Индикация «Авария»

Примечание: Клемма номер 12 индикация "Авария" - выведена напрямую на клемму (ноль подключен) даёт возможность подключить к данному ШУЭП индикацию своей системы защиты (рассчитана на 220 Вольт, ноль уже подключен).
Шкаф управления электроприводом DN.ru ШУЭП-2 000.000.220

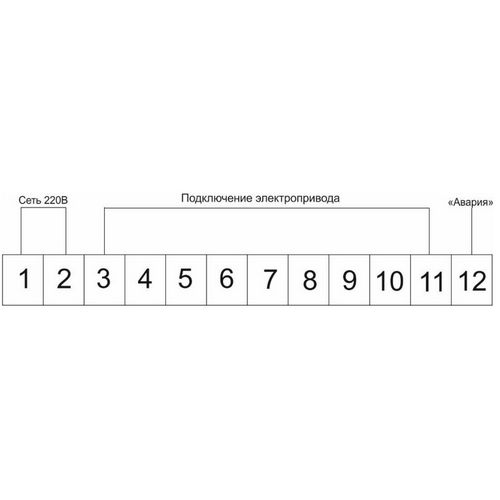

Схема подключения клемм на шкаф управления электроприводом DN.ru 220В общепромышленный ШУЭП-2 000.000.220

ВНИМАНИЕ!
Схемы управления, приведённые в документации, предназначены исключительно для определённых типов электроприводов бренда DN.ru. Перед использованием данных схем покупатель обязан получить у компании ДН.РУ подтверждение о возможности их применения для подключения приобретённого ШУЭП. Применение схем подключения без указанного подтверждения рассматривается как самовольное действие покупателя. В этом случае: компания ДН.РУ не несёт ответственности за последствия такого подключения, включая повреждения оборудования, его неисправность или выход из строя; гарантийные обязательства на соответствующий шкаф управления автоматически утрачивают силу.
