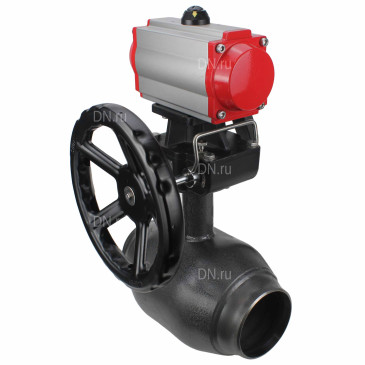

Кран шаровой ALSO КШ.П.Р.050.40-01 Ду50 Ру40 стандартнопроходной, под приварку, корпус - сталь 20, уплотнение - PTFE, управление - пневмопривод DN.ru-PA-DA-065 с ручным дублером DN.ru-HDM-1

Технические параметры крана шарового Also КШ.П.Р.050.40-01 Ду50 Ру40 стандартнопроходной, под приварку:

• Диаметр Ду - 50 мм
• Давление Ру - 40 бар
• Класс герметичности по ГОСТ 9544-2015 - "A"
• Материал корпуса - Углеродистая сталь 20
• Материал шара - Нержавеющая сталь 08х13 (AISI 409)
• Уплотнение - PTFE
• Пропускная способность Kv - 120 м³/ч
• Присоединение - под приварку
• Тип прохода крана - двухходовой
• Тип управления - пневмопривод двойного действия
• Климатическое исполнение - У1
• Тип ISO-фланца крана - F07
• Температура рабочей среды крана максимальная - до +200°C
• Температура эксплуатации крана не ниже: -40 C
• Среда - вода, нефтепродукты, нейтральные среды
• Срок службы крана- 30 лет
• Область применения - водоснабжение, теплоснабжение, Нефтегазовая промышленность, жилищно-коммунальные и теплосетевые хозяйства
• Вес крана - 2.3 кг
• Страна производитель - Россия

Кран шаровой ALSO КШ.П.Р.050.40-01 Ду50 Ру40 стандартнопроходной, под приварку, корпус - сталь 20, уплотнение - PTFE, управление - пневмопривод DN.ru-PA-DA-065 с ручным дублером DN.ru-HDM-1

Технические параметры пневмопривода DN.ru двойного действия PA-DA-065:

• Тип пневмопривода - двойного действия
• Резьба подвода воздуха пневмопривода - G1/4″
• Модель пневмопривода - PA-DA-065
• Рабочее давление пневмопривода: 2 - 8 бар
• Температура рабочая пневмопривода: от -20°C до +80°C
• Макс. крутящий момент привода при давлении 6 бар - 42 Н*м
• Угол поворота привода - 90°
• Диапазон регулировки привода - 5°
• Рабочая среда - фильтрованный сжатый воздух
• Вес привода - 1.9 кг

Пневмопривод DN.ru двойного действия PA-DA-065

Габаритные и установочные размеры крана шарового Also КШ.П.Р.050.40-01 Ду50 Ру40 стандартнопроходной, под приварку:

• L - 270 мм
• H - 114 мм
• h - 45 мм
• d - 40 мм
• d* - 57 мм
• D - 76 мм
• S - 3.5 мм

Эскиз размеров крана шарового Also КШ.П.Р.050.40-01 Ду50 Ру40 стандартнопроходной, под приварку

Габаритные и установочные размеры пневмопривода DN.ru двойного действия PA-DA-065:

• A - 174 мм
• B - 82 мм
• C - 115 мм
• N - 30 мм
• M - 80 мм
• G - 15 мм
• J - 4-M6x10
• K - 4-M8x12
• d1, d2 - F05, F07

Эскиз размеров пневмопривода DN.ru двойного действия PA-DA-065

Габаритные и установочные размеры ручного дублера DN.ru HDM-1:

• H - 120 мм
• A - 90 мм
• T - 44 мм
• Y - 145 мм
• D2 - 70 мм
• S - 53 мм
• Диаметр штурвала - 180 мм

Эскиз размеров ручного дублера DN.ru HDM-1

Материалы деталей крана шарового Also КШ.П.Р.050.40-01 Ду50 Ру40 стандартнопроходной, под приварку

Эскиз материалов деталей крана шарового Also КШ.П.Р.050.40-01 Ду50 Ру40 стандартнопроходной, под приварку

Материалы деталей пневмопривода DN.ru двойного действия PA-DA-065:

Эскиз материалов деталей пневмопривода DN.ru двойного действия PA-DA-065
