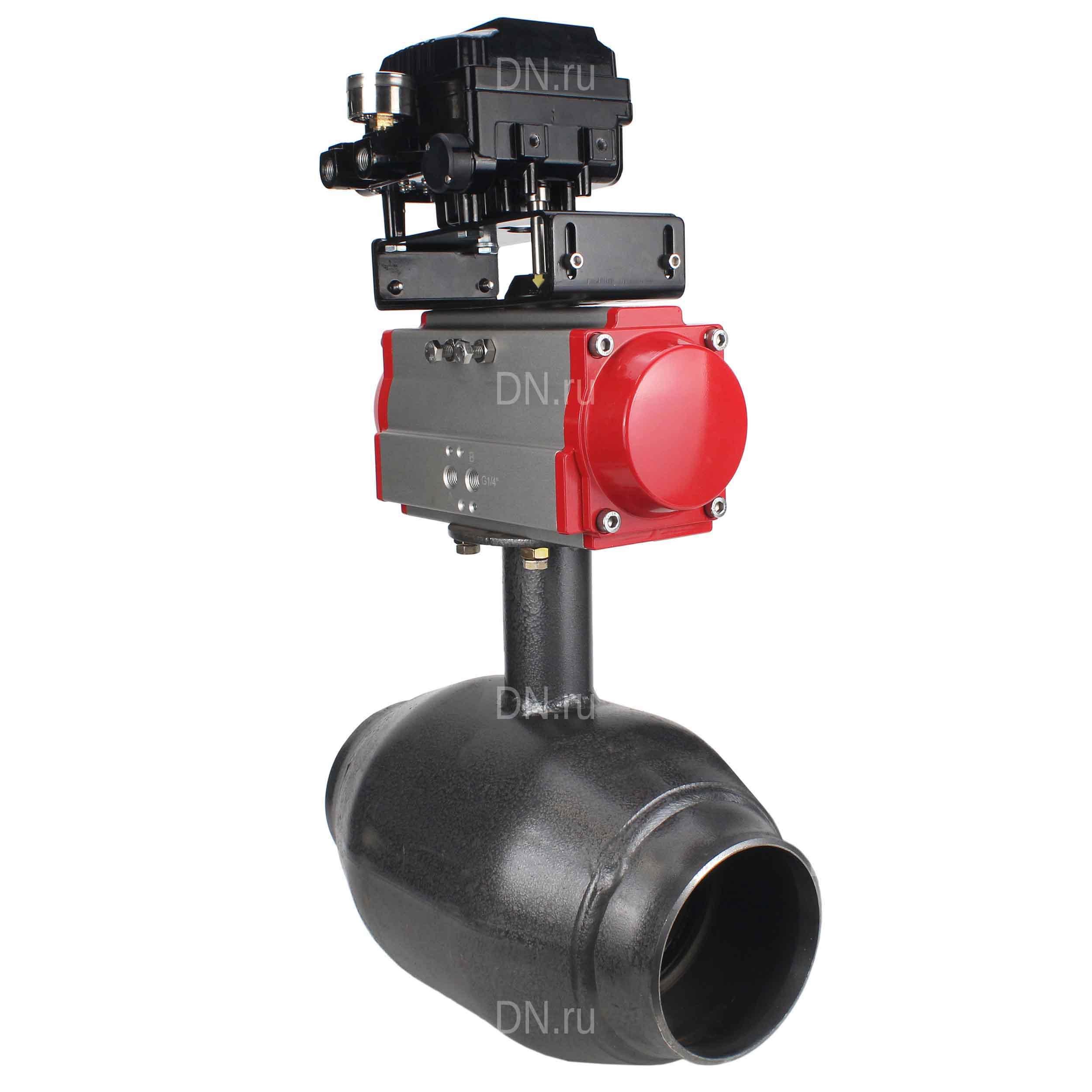

Кран шаровой ALSO КШ.П.Р.040.40-01 Ду40 Ру40 стандартнопроходной, под приварку, корпус - сталь 20, уплотнение - PTFE, управление - пневмопривод DN.ru PA-DA-065 с пневмораспределителем DN.ru-4M310-08 220В и БКВ DN.ru APL-210N

Параметры крана Also КШ.П-01 Ду40 с пневмоприводом DN.ru PA-DA-065, пневмораспределителем 4M310-08 и блоком концевых выключателей APL-210N:

• Диаметр номинальный DN - 40 мм
• Давление номинальное PN - 40 бар
• Класс герметичности по ГОСТ 54808-2011 - "A"
• Материал корпуса - Углеродистая сталь 20
• Материал шара - Нержавеющая сталь AISI/SS 304/08Х18Н10
• Тип уплотнения - PTFE
• Пропускная способность, Kv - 70 м3/ч
• Присоединение - под приварку
• Тип устройства крана - двухходовой
• Проход шара крана - стандартнопроходной
• Водоразборный кран - нет
• Тип управления - пневмопривод двойного действия
• Температура рабочей среды - от -40 до +200
• Температура окружающей среды - -20
• Температура окружающей среды - до 80 °C
• Вес запорной арматуры для набора - 2.2 кг
• Среда - вода, нефтепродукты, нейтральные среды
• Условия производства - ТУ 3742-001-91358894-2010
• Страна производитель - Россия
• Страна производитель привода - Китай
• Область применения - водоснабжение, теплоснабжение, Нефтегазовая промышленность, жилищно-коммунальные и теплосетевые хозяйства
• Вес - 4.1 кг

Кран шаровой ALSO КШ.П.Р.040.40-01 Ду40 Ру40 стандартнопроходной, под приварку, корпус - сталь 20, уплотнение - PTFE, управление - пневмопривод DN.ru PA-DA-065 с пневмораспределителем DN.ru-4M310-08 220В и БКВ DN.ru APL-210N

Габаритные и установочные размеры крана Also КШ.П-01 Ду40 с пневмоприводом PA-DA-065, пневмораспределителем 4M310-08 и блоком концевых выключателей APL-210N:

• L (строительная длина) - 250 мм
• H (строительная высота) - 262 мм
• Dn - 40 мм
• D - 60 мм
• d - 30 мм
• B - 115 мм
• E - 174 мм
• C - 82 мм
• d* - 48 мм
• S - 44684 мм

Эскиз крана Also КШ.П-01 Ду40 с пневмоприводом PA-DA-065, пневмораспределителем 4M310-08 и блоком концевых выключателей APL-210N

Параметры пневмопривода DN.ru PA-DA-065:

• Тип пневмопривода - двойного действия
• Номинальный крутящий момент - 43 Нм
• Рабочее давление пневмопривода - 6 бар
• Угол поворота привода - 90°
• Диапазон регулировки привода - 5°
• Датчик обратной связи - Концевые выключатели
• Температура окружающей среды - -20
• С - 115 мм
• B - 82 мм
• A - 174 мм
• Вес привода - 1.9 кг
• Страна производитель - Китай

Эскиз пневмопривода DN.ru PA-DA-065

Параметры пневмораспределителя 4M310-08:

• Напряжение питания - 220 В
• Частота срабатывания - 5 цикл/сек
• Степень защиты корпуса - 67
• Взрывозащита - нет

Параметры блока концевых выключателей APL-210N:

Схема подключения блока концевых выключателей APL-210N

Материалы деталей крана шарового Also КШ.П-01 Ду40

Деталировка крана шарового Also КШ.П-01 Ду40
