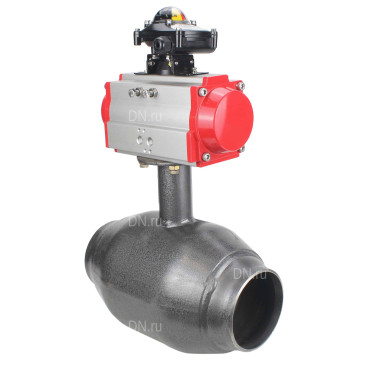

Кран шаровой ALSO КШ.П.П.Р.040.40-02 Ду40 Ру40 полнопроходной, под приварку, корпус - сталь 09Г2С, уплотнение - PTFE, управление - пневмопривод DN.ru PA-SA-105 с блоком концевых выключателей DN.ru APL-210N

Технические параметры крана шарового Also КШ.П.П.Р.040.40-02 Ду40 Ру40 полнопроходного, под приварку:

• Диаметр номинальный DN - 40 мм
• Давление номинальное PN - 40 бар
• Класс герметичности по ГОСТ 9544-2015 - "A"
• Материал корпуса - Углеродистая сталь 09Г2С
• Материал шара - Нержавеющая сталь AISI/SS 304/08Х18Н10
• Уплотнение - PTFE / Фторопласт / Тефлон
• Пропускная способность Kv - 156 м³/ч
• Присоединение - под приварку
• Тип прохода крана - двухходовой
• Тип управления - пневмопривод с возвратными пружинами
• Климатическое исполнение - УХЛ1
• Тип ISO-фланца арматуры - F07
• Температура рабочей среды крана максимальная - до +200°C
• Температура эксплуатации крана не ниже: -60 C
• Среда - вода, нефтепродукты, нейтральные среды
• Срок службы крана- 30 лет
• Область применения - водоснабжение, теплоснабжение, Нефтегазовая промышленность, жилищно-коммунальные и теплосетевые хозяйства
• Вес крана - 2.3 кг
• Страна производитель - Россия

Кран шаровой ALSO КШ.П.П.Р.040.40-02 Ду40 Ру40 полнопроходной, под приварку, корпус - сталь 09Г2С, уплотнение - PTFE, управление - пневмопривод DN.ru PA-SA-105 с блоком концевых выключателей DN.ru APL-210N

Технические параметры пневмопривода DN.ru с возвратными пружинами PA-SA-105:

• Тип пневмопривода - с возвратными пружинами
• Резьба подвода воздуха пневмопривода - G 1/4"
• Модель пневмопривода - PA-SA-105
• Рабочая среда - фильтрованный сжатый воздух
• Рабочее давление пневмопривода: 2 - 8 бар
• Температура рабочая пневмопривода: от -20°C до +80°C
• Макс. крутящий момент привода при давлении 6 бар - 79 Н*м
• Угол поворота привода - 90°
• Диапазон регулировки привода - 5°
• Тип ISO-фланца привода - F07, F10
• Вес привода - 7.1 кг

Пневмопривод DN.ru с возвратными пружинами PA-SA-105

Технические параметры БКВ DN.ru APL-210N:

• Напряжение максимальное - 250 В
• Ток максимальный - 5 А
• Степень защиты корпуса - IP65
• Резьба кабельного ввода - 2xNPT 1/2″
• Клеммная колодка - 8 ячеек 0.08-2.6 мм²
• Датчик - 2 SPDT электромеханических микровыключателя OMRON, V151-1C25
• Температура окружающей среды - от -40°C до +80°C
• Положение индикатора - ЗАКРЫТО - красный; ОТКРЫТО - зелёный

БКВ DN.ru APL-210N

Габаритные и установочные размеры крана шарового Also КШ.П.П.Р.040.40-02 Ду40 Ру40 полнопроходного, под приварку:

• L - 270 мм
• H - 114 мм
• h - 50 мм
• d - 40 мм
• d* - 48 мм
• D - 76 мм
• S - 3.5 мм

Эскиз размеров крана шарового Also КШ.П.П.Р.040.40-02 Ду40 Ру40 полнопроходного, под приварку

Габаритные и установочные размеры пневмопривода DN.ru с возвратными пружинами PA-SA-105:

• A - 279 мм
• B - 119 мм
• C - 160 мм
• N - 30 мм
• M - 80 мм
• G - 25 мм
• J - 4-M8x12
• K - 4-М10х16
• d1, d2 - F07, F10

Эскиз размеров пневмопривода DN.ru с возвратными пружинами PA-SA-105

Габаритные размеры БКВ DN.ru APL-210N:

• A - 77 мм
• B - 88 мм
• C - 112 мм

Эскиз размеров БКВ DN.ru APL-210N

Материалы деталей крана шарового Also КШ.П.П.Р.040.40-02 Ду40 Ру40 полнопроходного, под приварку

Эскиз материалов деталей крана шарового Also КШ.П.П.Р.040.40-02 Ду40 Ру40 полнопроходного, под приварку

Материалы деталей пневмопривода DN.ru с возвратными пружинами PA-SA-105:

Эскиз материалов деталей пневмопривода DN.ru с возвратными пружинами PA-SA-105
