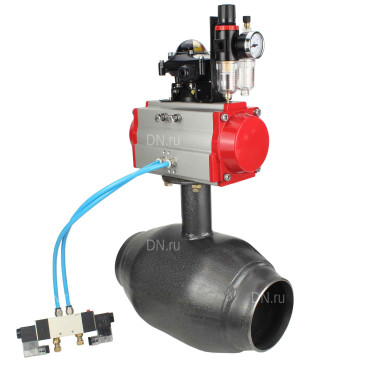

Кран шаровой ALSO КШ.П.П.Р.050.40-02 Ду50 Ру40 полнопроходной, под приварку, корпус - сталь 09Г2С, уплотнение - PTFE, управление - пневмопривод DN.ru PA-SA-105 с пневмораспределителем DN.ru-4V320-08 220 В, БКВ APL-210N и БПВ AFC2000

Стальные краны шаровые ALSO универсальной серии с цельносварным корпусом предназначены для воды наружных и внутренних тепловых сетей при температуре носителя до 200 °С, в том числе для воды в контурах тепловых сетей. Применяются также для монтажа на трубопроводы и сооружения на них, транспортирующие неагрессивный природный газ, сжиженные углеводороды, нефтепродукты и другие жидкие и газообразные среды, по отношению к которым материалы крана коррозионностойки. Основной рабочий элемент крана ALSO – шар – изготовлен из нержавеющей стали. Седловое уплотнение шара выполнено из углеродонаполненного фторопласта Ф4К20 (тефлон/PTFE+20%C), что практически исключает его износ в процессе эксплуатации крана. Каждый кран шаровой ALSO универсальной серии имеет класс герметичности «А» (ГОСТ 9544-2015).

Приводы пневматические DN.ru поворотные предназначены для автоматизации процесса управления промышленной запорной арматурой. Пневматические приводы Dn.ru рассчитаны на эксплуатацию как в помещениях, так и на открытом воздухе. Все внутренние и внешние детали имеют антикоррозийное покрытие.

Пневмораспределитель DN.ru 4V320-08 220В, с двусторонним ЭМУ (электромагнитным управлением), служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия. Достоинством электропневмораспределителя является сочетание возможности дистанционного управления процессом, его автоматизации, высокого быстродействия и надежности.

Блоки концевых выключателей DN.ru-БКВ APL-210N предназначен для визуальной и электрической сигнализации конечных положений запорного органа арматуры: клапана, крана или дискового затвора. Устанавливается сверху на поверхность пневматического привода и соединён с валом привода стандарт DIN. В герметичной коробке, как правило, находятся два датчика, которые отслеживают положение вала привода и сигнализируют в крайних положениях.

Блок подготовки воздуха (фильтр-влагоотделитель, регулятор давления, лубрикатор) AFC2000 DN.ru. предназначен для очистки сжатого воздуха от капельной влаги и твердых частиц, удаления конденсата, автоматического поддержания величины давления на заданном уровне, подвода смазочного материала из резервуара в поток сжатого воздуха к элементам пневмосистемы.

Технические параметры крана шарового Also КШ.П.П.Р.050.40-02 Ду50 Ру40 полнопроходного, под приварку:

• Диаметр номинальный DN - 50 мм
• Давление номинальное PN - 40 бар
• Класс герметичности по ГОСТ 9544-2015 - "A"
• Материал корпуса - Углеродистая сталь 09Г2С
• Материал шара - Нержавеющая сталь AISI 409/08Х13
• Уплотнение - PTFE / Фторопласт / Тефлон
• Пропускная способность Kv - 231 м³/ч
• Присоединение - под приварку
• Тип прохода крана - двухходовой
• Тип управления - пневмопривод с возвратными пружинами
• Климатическое исполнение - УХЛ1
• Тип ISO-фланца арматуры - F07
• Температура рабочей среды крана максимальная - до +200°C
• Температура эксплуатации крана не ниже: -60 C
• Среда - вода, нефтепродукты, нейтральные среды
• Срок службы крана- 30 лет
• Область применения - водоснабжение, теплоснабжение, Нефтегазовая промышленность, жилищно-коммунальные и теплосетевые хозяйства
• Вес крана - 3.3 кг
• Страна производитель - Россия

Кран шаровой ALSO КШ.П.П.Р.050.40-02 Ду50 Ру40 полнопроходной, под приварку, корпус - сталь 09Г2С, уплотнение - PTFE, управление - пневмопривод DN.ru PA-SA-105 с пневмораспределителем DN.ru-4V320-08 220 В, БКВ APL-210N и БПВ AFC2000

Технические параметры пневмопривода DN.ru с возвратными пружинами PA-SA-105:

• Тип пневмопривода - с возвратными пружинами
• Резьба подвода воздуха пневмопривода - G 1/4"
• Модель пневмопривода - PA-SA-105
• Рабочая среда - фильтрованный сжатый воздух
• Рабочее давление пневмопривода: 2 - 8 бар
• Температура рабочая пневмопривода: от -20°C до +80°C
• Макс. крутящий момент привода при давлении 6 бар - 79 Н*м
• Угол поворота привода - 90°
• Диапазон регулировки привода - 5°
• Тип ISO-фланца привода - F07, F10
• Вес привода - 7.1 кг

Пневмопривод DN.ru с возвратными пружинами PA-SA-105

Технические параметры пневмораспределителя DN.ru 4V320-08 220 В:

• Напряжение питания - 220 В
• Частота срабатывания - 5 цикл/сек
• Степень защиты корпуса - IP65
• Присоеденительный размер подвода воздуха - G 1/4"
• Рабочая среда - фильтрованный сжатый воздух

Пневмораспределитель DN.ru 4V320-08 220 В

Технические параметры блока концевых выключателей DN.ru APL-210N:

• Напряжение максимальное - 250 В
• Ток максимальный - 5 А
• Степень защиты корпуса - IP65
• Резьба кабельного ввода - 2xNPT 1/2″
• Клеммная колодка - 8 ячеек 0.08-2.6 мм²
• Датчик - 2 SPDT электромеханических микровыключателя OMRON, V151-1C25
• Температура окружающей среды - от -40°C до +80°C
• Положение индикатора - ЗАКРЫТО - красный; ОТКРЫТО - зелёный

БКВ DN.ru APL-210N

Габаритные и установочные размеры крана шарового Also КШ.П.П.Р.050.40-02 Ду50 Ру40 полнопроходного, под приварку:

• L - 280 мм
• H - 119 мм
• h - 52 мм
• d - 48 мм
• d* - 57 мм
• D - 89 мм
• S - 4 мм

Эскиз размеров крана шарового Also КШ.П.П.Р.050.40-02 Ду50 Ру40 полнопроходного, под приварку

Габаритные и установочные размеры пневмопривода DN.ru с возвратными пружинами PA-SA-105:

• A - 279 мм
• B - 119 мм
• C - 160 мм
• N - 30 мм
• M - 80 мм
• G - 25 мм
• J - 4-M8x12
• K - 4-М10х16
• d1, d2 - F07, F10

Эскиз размеров пневмопривода DN.ru с возвратными пружинами PA-SA-105

Габаритные размеры пневмораспределителя DN.ru 4V320-08 220 В:

• D - 27 мм
• E - 69 мм
• L - 188.8 мм

Эскиз размеров пневмораспределителя DN.ru 4V320-08 220 В

Габаритные размеры блока концевых выключателей DN.ru APL-210N:

• A - 77 мм
• B - 88 мм
• C - 112 мм

Эскиз размеров блока концевых выключателей DN.ru APL-210N

Габаритные размеры блока подготовки воздуха DN.ru AFC2000:

• A - 162 мм
• B - 88 мм
• M - 32 мм
• N - 53 мм

Эскиз размеров блока подготовки воздуха DN.ru AFC2000

Материалы деталей крана шарового Also КШ.П.П.Р.050.40-02 Ду50 Ру40 полнопроходного, под приварку

Эскиз материалов деталей крана шарового Also КШ.П.П.Р.050.40-02 Ду50 Ру40 полнопроходного, под приварку

Материалы деталей пневмопривода DN.ru с возвратными пружинами PA-SA-105:

Эскиз материалов деталей пневмопривода DN.ru с возвратными пружинами PA-SA-105
