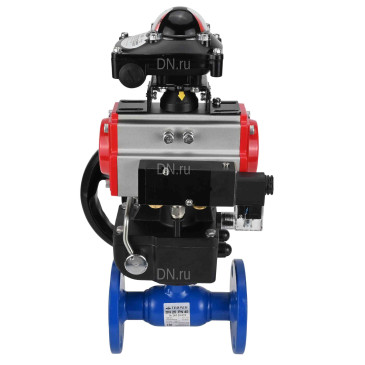

Кран шаровой Temper 294 1 1/2″ Ду40 Ру40 стандартнопроходной, двухходовой, углеродистая сталь 20, уплотнение - PTFE, фланцевый, с пневмоприводом DN.ru DA-065 двойного действия, пневмораспределителем 4M310-08 220В, БКВ APL-210N и ручным дублером HDM-1

Шаровые краны TEMPER производятся в соответствии с ТУ завода-изготовителя и соответствуют принятым нормам и стандартам в производстве арматуры, что подтверждается соответствием требованиям Технического Регламента ТС. Кран испытан на прочность и плотность давлением согласно ГОСТ 33257-2015. Класс герметичности по ГОСТ 9544-2015 - "А".

Шаровые краны TEMPER предназначены для установки на трубопроводы централизованного теплоснабжения и газотранспортные системы.

Приводы пневматические DN.ru поворотные двойного действия PADA-XXX и приводы пневматические поворотные с возвратной пружиной PA-SA-XXX предназначены для автоматизации процесса управления промышленной арматурой при максимальном значении крутящего момента до 2128 Нм.

Пневмораспределитель DN.ru-4M310-08 (золотникового типа) Декларация о соответствии ЕАЭС N RU Д-RU.РА04.В.62326/24, срок действия до 26.05.2029.

Пневмораспределители используются для управления в пневмосистемах, имеющих стыковочную поверхность NAMUR, для установки распределителей через сквозные отверстия в корпусе. Электромагнитное управление, осуществляется при помощи катушек напряжения 12-AC, 12-DC, 24-AC, 24-DC, 110-AC, 220-AC. В зависимости от модели, распределители имеют одностороннее или двухстороннее управление. Пневмораспределители с электромагнитным управлением имеют широкую линейку моделей и включают в себя распространенные виды переключения для трех (3/2) и пяти (5/2 и 5/3) линейных пневмораспределителей. Предназначены для использования с четвертьоборотными пневмоприводами.

Блок концевых выключателей предназначен для визуальной и электрической сигнализации конечных положений запорного органа арматуры: клапана, крана или дискового затвора. Устанавливается сверху на поверхность пневматического привода и соединен с валом привода стандарт DIN. В герметичной коробке, как правило, находятся два датчика, которые отслеживают положение вала привода и сигнализируют в крайних положениях. В качестве датчиков используются микровыключатели OMRON, индуктивные датчики или герконы. Визуальную индикацию положения можно наблюдать на корпусе блока имеется 3D визуальный индикатор КРАСНЫЙ–ЗАКРЫТО и ЗЕЛЁНЫЙ-ОТКРЫТО.

Ручной дублер DN.ru-HDM для пневмоприводов DN.ru для 1/4-оборотной арматуры Ручной дублер с червячной передачей и понижающим редуктором HDM позволяет вручную устанавливать необходимое позиционирование запорного органа на четверть оборота, выступая в качестве альтернативы пневматическим, электрическим или гидравлическим четвертьоборотным приводам. Подходит как для внутренней, так и для наружной установки. Модульная конструкция ручного дублера предназначена для обеспечения наиболее эффективного и действенного решения всего спектра задач ручного переопределения.

Технические характеристики крана шарового Temper 283 1 1/2″ Ду40 Ру40 стандартнопроходного двухходового, углеродистая сталь 20, с пневмоприводом DN.ru DA-065 двойного действия, пневмораспределителем 4M310-08 220В, БКВ APL-210N и ручным дублером HDM-1:

Кран шаровой Temper 294 1 1/2″ Ду40 Ру40 стандартнопроходной, двухходовой, углеродистая сталь 20, уплотнение - PTFE, фланцевый, с пневмоприводом DN.ru DA-065 двойного действия, пневмораспределителем 4M310-08 220В, БКВ APL-210N и ручным дублером HDM-1

Весогабаритные параметры крана шарового Temper 283 1 1/2″ Ду40 Ру40 стандартнопроходного двухходового, углеродистая сталь 20, с пневмоприводом DN.ru DA-065 двойного действия, пневмораспределителем 4M310-08 220В, БКВ APL-210N и ручным дублером HDM-1:

• L - 200 мм
• H - 129 мм
• H1 - 37.5 мм
• D - 60 мм
• D1 - 110 мм
• D2 - 30 мм
• d3 - 18 мм
• L1 - 174 мм
• c - 82 мм
• M - 120 мм

Эскиз крана шарового Temper 283 1 1/2″ Ду40 Ру40 стандартнопроходного двухходового, углеродистая сталь 20, с пневмоприводом DN.ru DA-065 двойного действия, пневмораспределителем 4M310-08 220В, БКВ APL-210N и ручным дублером HDM-1:

Материалы деталей крана шарового Temper 283 1 1/2″ Ду40 Ру40 стандартнопроходного двухходового, углеродистая сталь 20, с пневмоприводом DN.ru DA-065 двойного действия, пневмораспределителем 4M310-08 220В, БКВ APL-210N и ручным дублером HDM-1:

Эскиз материалов крана шарового Temper 283 1 1/2″ Ду40 Ру40 стандартнопроходного двухходового, углеродистая сталь 20, с пневмоприводом DN.ru DA-065 двойного действия, пневмораспределителем 4M310-08 220В, БКВ APL-210N и ручным дублером HDM-1:

Изображение пневмопривода Temper DN.ru DA-065

Эскиз размеров и габаритов DN.ru DA-065

Эскиз материалов DN.ru DA-065

Параметры пневмораспределителя DN.ru-4M310-08

• Модель пневмораспределителя - 4M310-08
• Напряжение питания - 220 В
• Рабочая среда - фильтрованный сжатый воздух
• Частота срабатывания - 5 цикл/сек
• Взрывозащита - нет

Изображение пневмораспределителя DN.ru 4M310-08:

Габариты и размеры пневмораспределителя DN.ru 4M310-08:

• D - 32 мм
• E - 69 мм
• F - 40 мм
• I - 45 мм
• K - 40 мм
• L - 134.5 мм
• M - 40 мм
• N - 24 мм
• S - 27 мм
• U - 2.4 мм
• H - 17.5 мм

Эскиз пневмораспределителя DN.ru 4M310-08:

Параметры блока концевых выключателей DN.ru-APL-210N

• Модель блока концевых выключателей - APL-210N
• Кабельный ввод концевых выключателей - 2 x NPT 1/2″
• Максимальное напражение - 250 В
• Резьба кабельного ввода - 2 x NPT 1/2″
• Взрывозащита - нет

Изображение блока концевых выключателей DN.ru-APL-210N

Габариты и размеры блока концевых выключателей DN.ru APL-210N:

• Н - 77 мм
• L - 112 мм
• B - 88
• D - 10 мм
• D1 - 5 мм
• M - 20х1.5

Эскиз размеров и габаритов блока концевых выключателей DN.ru-APL-210N

Технические характеристики ручного дублера DN.ru HDM-1:

• Модель ручного дублёра - HDM-1
• Диаметр штурвала - 180 мм
• Степень защиты - 65
• Климатическое исполнение - У, УХЛ, Т, ОМ по ГОСТ 15150-69
• Передаточное соотношение- 26:1
• Способ монтажа - горизонтальный/вертикальный
• Вес - 3 кг.

Изображение ручного дублера DN.ru HDM-1:

Эскиз ручного дублера DN.ru HDM-1:
