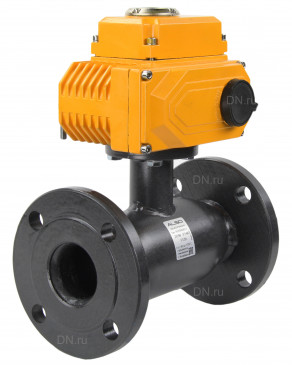

Кран шаровой ALSO КШ.Ф.П.Р.032.40-01 Ду32 Ру40 полнопроходной, присоединение - фланцевое, корпус - сталь 20, уплотнение - PTFE, управление - электропривод DN.ru QT-005 24В

Name: Кран шаровой ALSO КШ.Ф.П.Р.032.40-01 Ду32 Ру40 полнопроходной, присоединение - фланцевое, корпус - сталь 20, уплотнение - PTFE, управление - электропривод DN.ru QT-005 24В
Brand: Also
Price: 26210 RUB
Availability: InStock

Внешний вид товара, размеры, количество и параметры монтажных элементов зависят от выбранных характеристик конкретного товара и могут отличаться от изображения на сайте.

Модификация

О товаре

Артикул: D160-04453

Бренд: Also, Россия

Серия бренда: КШ.Ф.П

Присоединение: фланцевое

Класс материала корпуса: углеродистая сталь

Диаметр условный Ду(Dn), мм: Ду32

Диаметр в дюймах: 1 1/4

Давление условное Ру(Pn), бар: 40 бар

Строительная длина, мм: 165

Проход шара: полнопроходной

Рабочая среда крана: вода, нефтепродукты, нейтральные среды

Тип управления: С электроприводом

Устройство крана: двухходовой

Тип присоединения: фланцевый

Корпус: Углеродистая сталь 20

Уплотнение шара: PTFE

Применение: водоснабжение, теплоснабжение, Нефтегазовая промышленность, жилищно-коммунальные и теплосетевые хозяйства

Класс герметичности: A

Все характеристики

Арт. D160-04453

Цена по запросу

26 210 Последняя цена на 2024-02-29

₽ $ €

Запросить остатки

Доставка в город Москва

Гарантия 12 месяцев

Возможна отсрочка до 90 дней

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Другие диаметры:

Ду32 Ру40 26 210 ₽Ду40 Ру40 26 795 ₽Ду50 Ру40 29 845 ₽Ду65 Ру16 45 375 ₽Ду80 Ру16 49 883 ₽Ду100 Ру16 72 010 ₽

Для монтажа

шт. необходимо

x Прокладка ПОН-Б Ду32 Ру10-40 плоская ГОСТ 15180-86 - 6 ₽

x Гайка стальная М16 (0,038 кг/шт) шестигранная штучная DIN 934 (5915/5927) - 13 ₽

x Болт стальной М16х65 ГОСТ 7798-70 - 35 ₽

x Фланец воротниковый Россия Ду32 Ру40 корпус - сталь 20, тип 11, ряд 1, исполнение В, ГОСТ 33259-2015 - 956 ₽

Итого за комплект

2 307 ₽

Характеристики

Паспорта и сертификаты

Аналоги

Доставка

Характеристики

Стальные краны шаровые ALSO универсальной серии с цельносварным корпусом предназначены для воды наружных и внутренних тепловых сетей при температуре носителя до 200 °С, в том числе для воды в контурах тепловых сетей. Применяются также для монтажа на трубопроводы и сооружения на них, транспортирующие неагрессивный природный газ, сжиженные углеводороды, нефтепродукты и другие жидкие и газообразные среды, по отношению к которым материалы крана коррозионностойки. Основной рабочий элемент крана ALSO – шар – изготовлен из нержавеющей стали. Седловое уплотнение шара выполнено из углеродонаполненного фторопласта Ф4К20 (тефлон/PTFE+20%C), что практически исключает его износ в процессе эксплуатации крана. Каждый кран шаровой ALSO универсальной серии имеет класс герметичности «А» (ГОСТ 9544-2015).
Электроприводы четвертьоборотные предназначены для дистанционного и местного управления вращением запорного органа на 0° ~ 270° таких типов как кран шаровой и т.п. Они широко применяются в различных отраслях народного хозяйства: в газовой, нефтяной, металлургической, пищевой промышленности, в жилищно-коммунальном хозяйстве и т.д. Электроприводы устанавливаются непосредственно на трубопроводной арматуре. Установочные размеры соответствуют международному стандарту ISO 05211 /DIN3337. Четыре микровыключателя используются для ограничения хода выходного вала по конечным положениям рабочего органа арматуры. Электроприводы рассчитаны для работы в номинально-кратковременном режиме S2.

Параметры крана шарового Also КШ.Ф.П-01 Ду32

Диаметр номинальный DN - 32 мм
Давление номинальное PN - 40 бар
Класс герметичности по ГОСТ 9544-2015 - "A"
Материал корпуса - Углеродистая сталь 20
Тип ISO-фланца арматуры - F07
Размер вала арматуры (квадрат) - 14х14 мм
Материал шара - Нержавеющая сталь 20х13 (AISI 420)
Тип уплотнения - PTFE
Пропускная способность, Kv - 89 м3/ч
Присоединение - фланцевое
Тип устройства крана - двухходовой
Проход шара крана - полнопроходной
Водоразборный кран - нет
Тип управления - С электроприводом
Температура рабочей среды: от -40 до +200 °C
Среда - вода, нефтепродукты, нейтральные среды
Условия производства - ТУ 3742-001-91358894-2010
Страна производитель привода - Китай
Область применения - водоснабжение, теплоснабжение, Нефтегазовая промышленность, жилищно-коммунальные и теплосетевые хозяйства
Вес - 8 кг
Страна производитель - Россия

Кран шаровой ALSO КШ.Ф.П.Р.032.40-01 Ду32 Ру40 полнопроходной, присоединение - фланцевое, корпус - сталь 20, уплотнение - PTFE, управление - электропривод DN.ru QT-005 24В

Габаритные и установочные размеры крана шарового КШ.Ф.П-01 с электроприводом DN.ru QT-005 24 В

DN - 32 мм
L (cтроительная длина) - 165 мм
H - 105 мм
H - 40 мм
D - 30 мм
D1 - 100 мм
D - 135 мм

Эскиз размеров крана шарового Also КШ.Ф.П-01 Ду32

Материалы деталей крана шарового Also КШ.Ф.П-01 Ду32

№	Деталь	Материал
1	ручка	сталь 3
2	гайка	оцинкованная сталь
3	кольцо уплотнительное	фторсилоксан
4	кольцо	Ф4К20 (PTFE +20% С)
5	шток	сталь 20Х13
6	пружина	сталь 65Г или ст. 60С2А
7	кольцо опорное	сталь 08ПС
8	уплотнитель седла	фторсилоксан
9	седло	Ф4К20 (PTFE +20% С)
10	шар	Нержавеющая сталь 20х13 (AISI 420)
11	горловина	сталь 20
12	корпус	сталь 20
13	патрубок	сталь 20

Деталировка крана шарового Also КШ.Ф.П-01 Ду32

Параметры электропривода DN.ru QT-005 24 В

Тип электропривода - Четвертьоборотный
Время цикла (поворот на 90°) - 30 сек
Наличие ручного дублера - есть
Мощность электродвигателя - 10 Вт
Номинальный потребляемый ток - 0.5 А
Напряжение питания - 24 В
Напряжение питания концевых выключателей - 24 В
Сигнал управления - ON/OFF
Тип ISO фланца - F05, F07
Датчик обратной связи - Концевые выключатели
Степень защиты корпуса - IP67
Наличие взрывозащиты привода - нет
Длина электропривода - 160 мм
Ширина электропривода - 121 мм
Высота электропривода - 146 мм
Вес - 3.6 кг
Страна производитель - Россия

Чертеж привода DN.ru QT-005 24 В

Видео-описание электропривода DN.RU

Технические характеристики электропривода DN.ru QT-005 24 В

Оболочка	Оболочка из алюминиевого сплава, корпус: IP67, IP68 - опция
Питание	Стандарт: 220 В пер. тока/1 ф. Опция: 110 В пер. тока/1 ф 380 В/440 В/3 ф., 50/60Гц, ±10% 24 В/110 В пост. тока /220 В пост. тока
Питание системы управления	110/220 В пер. тока/1 ф., 50/60 Гц.
Электродвигатель	Короткозамкнутый асинхронный двигатель
Концевой выключатель	2x разомкн./замкн., SPDT, 250 В пер. тока, 10А
Вспомогательный концевой выключатель	2x разомкн./замкн., SPDT, 250 В пер. тока, 10А
Ход	90° -270° ± 10° (просьба указать заранее, если более 90°) 0°~270°
Безотказный/ Рабочая температура	Встроенная тепловая защита, открытие при 120°C ±5°С / закрытие при 97°С ± 5°С
Индикатор	Постоянная индикация ситуации
Ручная работа	Механическая рукоятка (опция - маховик)
Самоблокирующееся устройство	Самоблокирующееся червяком и червячной передачей
Механический ограничитель	2 внешних регулируемых стопора
Обогреватель	7-10 Вт (110/220 В пер. тока) противоконденсационный
Вводы	2 шт. М18
Температура окружающей среды	-20...+70°С
Смазка	Смазки молибденовые (ЕР tyte)
Материал	Сталь, алюминиевый сплав, алюминиевая бронза, поликарбонат
Влажность окружающей среды	Максимум 90% относительной влажности, без образования конденсата
Защита от вибрации	X Y Z 10g, 0,2-34 Гц, 30 минут
Внешнее покрытие	Сухое порошковое. Эпоксидно полиэфирное
