Краны шаровые ALSO КШ.Ф.З-01 Ду50-100 Ру16-40 полнопроходные в строительную длину задвижки, двухходовые, углеродистая сталь 20, уплотнение - PTFE, фланцевые, ручка-рычаг купить в Москве и РФ

Стальные краны шаровые ALSO для жидких сред с цельносварным корпусом предназначены для воды наружных и внутренних тепловых сетей при температуре носителя до 200 °С, в том числе для воды в контурах тепловых сетей в соответствии с требованиями ПТЭ «Требования к качеству сетевой воды». Применяются также для монтажа на трубопроводы и сооружения на них, транспортирующие нефтепродукты и другие жидкие среды, по отношению к которым материалы крана коррозионностойки.

Общие технические характеристики кранов шаровых ALSO КШ.Ф.З-01 Ду50-100 Ру16-40 полнопроходных в строительную длину задвижки:

Наименование параметров	Значение
Исполнение корпуса	цельносварной
Материал корпуса	сталь 20
Класс герметичности по ГОСТ 9544-2015	«А»
Температурный диапазон, °С	от -40 до +200
Климатическое исполнение	У1, стандартное
Управление	Ду15-250: ручка-рычаг
Управление	Ду300-500: механический редуктор
Уплотнение	углеродонаполненный фторопласт Ф4К20 (PTFE+20 %C)
Полный ресурс, циклов	10 000
Срок службы, лет	30
Рабочие среды	вода, нефтепродукты, жидкие и газообразные среды по отношению к которым материалы крана коррозионно-стойки

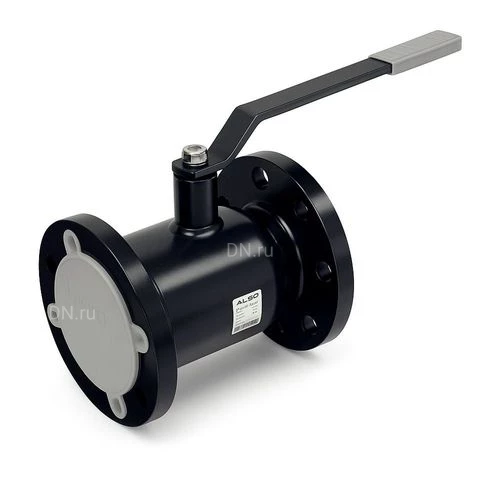

Краны шаровые ALSO КШ.Ф.З-01 Ду50-100 Ру16-40 полнопроходные в строительную длину задвижки, двухходовые, углеродистая сталь 20, уплотнение - PTFE, фланцевые, ручка-рычаг

Весогабаритные параметры кранов шаровых ALSO КШ.Ф.З-01 Ду50-100 Ру16-40 полнопроходных в строительную длину задвижки:

Ду	Ру	d, мм	D, мм	D1, мм	D2, мм	n отв., мм	h, мм	H, мм	l, мм	L, мм	Вес, кг
50	40	48	160	125	18	4	45	150	195	180	6
80	25	75	195	160	18	8	71	165	295	210	11,8
100	16	100	215	180	18	8	98	193	514	230	22,5
100	25	100	230	190	22	8	98	193	514	230	28

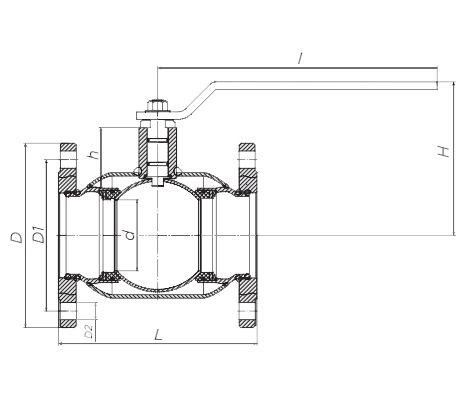

Эскиз размеров кранов шаровых ALSO КШ.Ф.З-01 Ду50-100 Ру16-40 полнопроходных в строительную длину задвижки

Общие детали и материалы кранов шаровых ALSO КШ.Ф.З-01 Ду50-100 Ру16-40 полнопроходных в строительную длину задвижки:

№	Деталь	Материал
1	ручка	сталь 3
2	гайка	оцинкованная сталь
3	кольцо уплотнительное	фторсилоксан
4	кольцо	Ф4К20 (PTFE +20% С)
5	шток	сталь 20Х13
6	пружина	сталь 65Г (оцинкованная сталь)
7	кольцо опорное	сталь 08ПС
8	уплотнитель седла	фторсилоксан
9	седло	Ф4К20 (PTFE +20% С)
10	шар	DN 10–32: сталь 20Х13 (AISI 420) DN 40, 65: сталь 08Х18Н10 (AISI 304) DN 50, 80–300: сталь 08Х13 (AISI 409) DN 350–600: сталь 12Х18Н10Т (AISI 321)
11	горловина	сталь 20
12	корпус	сталь 20
13	патрубок	сталь 20

Эскиз деталей кранов шаровых ALSO КШ.Ф.З-01 Ду50-100 Ру16-40 полнопроходных в строительную длину задвижки
