Регуляторы до себя с пилотным управлением DN.ru PVB3-1313N-F Ду50-200 Ру16, мембранные, корпус - чугун GGG40, диск - чугун GGG40, уплотнение - NBR, присоединение - фланцевое

Мембранный регулятор давления «до себя» с пилотным управлением предназначен для поддержания давления рабочей среды на входе клапана посредством изменения ее расхода, а также для создания подпора жидкости на участках с перепадом высот.

Технические параметры регуляторов «до себя» с пилотным управлением DN.ru PVB3-1313N-F Ду50-200 Ру16, мембранных, корпус - чугун GGG40, диск - чугун GGG40, уплотнение - NBR, присоединение - фланцевое

Наименование Значение
Давление номинальное PN, бар 16
Тип присоединения фланцевый
Температура рабочей среды, °С от -10 до 80
Среда вода, воздух, пар
Тип регулятора до себя
Применение водоснабжение, теплоснабжение, Системы кондиционирования, Системы отопления, Вентиляция
Страна производитель Россия
Регуляторы до себя с пилотным управлением DN.ru PVB3-1313N-F Ду50-200 Ру16, мембранные, корпус - чугун GGG40, диск - чугун GGG40, уплотнение - NBR, присоединение - фланцевое

Регуляторы до себя с пилотным управлением DN.ru PVB3-1313N-F Ду50-200 Ру16, мембранные, корпус - чугун GGG40, диск - чугун GGG40, уплотнение - NBR, присоединение - фланцевое

Габариты и размеры регуляторов «до себя» с пилотным управлением DN.ru PVB3-1313N-F Ду50-200 Ру16, мембранных, корпус - чугун GGG40, диск - чугун GGG40, уплотнение - NBR, присоединение - фланцевое:

Модель DN L, м H, мм H1, мм D, мм D1, мм n–Ød, мм
Ду50 50 250 505 90 165 125 4–Ø18
Ду65 65 280 520 98 185 145 4–Ø18
Ду80 80 310 535 110 200 165 8–Ø18
Ду100 100 350 555 120 220 180 8–Ø18
Ду150 150 450 645 155 285 240 8–Ø22
Ду200 200 550 715 190 340 295 12–Ø22
Регуляторы до себя с пилотным управлением DN.ru PVB3-1313N-F Ду50-200 Ру16, мембранные, корпус - чугун GGG40, диск - чугун GGG40, уплотнение - NBR, присоединение - фланцевое

Эскиз габаритов и размеров регуляторов «до себя» с пилотным управлением DN.ru PVB3-1313N-F Ду50-200 Ру16, мембранных, корпус - чугун GGG40, диск - чугун GGG40, уплотнение - NBR, присоединение - фланцевое

Таблица деталей и материалов регуляторов «до себя» с пилотным управлением DN.ru PVB3-1313N-F Ду50-200 Ру16, мембранных, корпус - чугун GGG40, диск - чугун GGG40, уплотнение - NBR, присоединение - фланцевое:

Детали Материал
1 Корпус чугун GGG40
2 Седло чугун GGG40
3 Уплотнение NBR
4 Шток нержавеющая сталь 304
5 Диск чугун GGG40
6 Диафрагма NBR
7 Диск чугун GGG40
8 Крышка чугун GGG40
9 Шаровой кран (в комплект не входит)
10 Пружина пружинная сталь
11 Шток нержавеющая сталь 304
12 Шаровой кран (в комплект не входит)
13 Пилот бронза
14 Шаровой кран (в комплект не входит)
15 Манометр (в комплект не входит)
16 Шаровой кран (в комплект не входит)
17 Игольчатый клапан (в комплект не входит)
Регуляторы до себя с пилотным управлением DN.ru PVB3-1313N-F Ду50-200 Ру16, мембранные, корпус - чугун GGG40, диск - чугун GGG40, уплотнение - NBR, присоединение - фланцевое

Эскиз деталей и материалов регуляторов «до себя» с пилотным управлением DN.ru PVB3-1313N-F Ду50-200 Ру16, мембранных, корпус - чугун GGG40, диск - чугун GGG40, уплотнение - NBR, присоединение - фланцевое

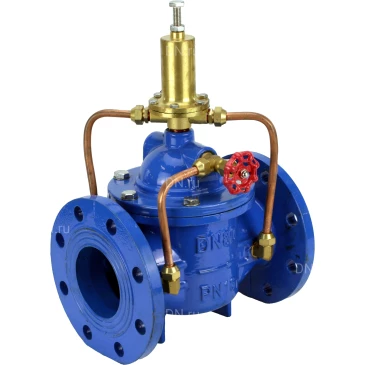

Регулятор давления до себя с пилотным управлением DN.RU PVB3-1313N-F

Описание продукта

Чугунный фланцевый регулятор давления до себя с пилотным управлением от DN.RU – это современное регулирующее устройство, предназначенное для стабильного контроля давления в трубопроводных системах. Изготовленный из качественного чугуна GGG40, он обеспечивает высокую надежность и долговечность даже при интенсивной эксплуатации в промышленных условиях. Мембранный механизм в сочетании с пилотным управлением позволяет точно регулировать давление в системах водоснабжения, отопления и других инженерных сетях, эффективно предотвращая аварийные ситуации.

Основные технические параметры:

  • Условный диаметр: Ду50–200
  • Рабочее давление: Ру16
  • Тип регулятора: Мембранный с пилотным управлением
  • Материал корпуса: Чугун GGG40
  • Материал диска: Чугун GGG40
  • Уплотнение: NBR
  • Тип соединения: Фланцевое

Преимущества и особенности конструкции:

  • Стабильность работы: Качественный чугунный корпус и диск обеспечивают высокую механическую прочность и устойчивость к коррозии, что гарантирует стабильное функционирование устройства даже при значительных перепадах давления.
  • Точная регулировка: Пилотное управление с мембранным механизмом позволяет поддерживать заданное давление с высокой точностью, что особенно важно для систем с динамическими нагрузками.
  • Простота монтажа: Фланцевое соединение облегчает установку; для обеспечения герметичности необходимо использовать уплотнительные прокладки, соответствующие стандарту.
  • Надежные уплотнения: Использование высококачественного уплотнительного материала NBR обеспечивает отличную герметичность и минимизирует риск утечек в системе.

Область применения:

Данный регулятор успешно применяется в системах водоснабжения, отопления и водоотведения, а также на промышленных объектах, где требуется точное и надежное управление давлением рабочей среды. Устройство может использоваться в системах, где необходим контроль давления жидкости, пара или газов, обеспечивая безопасность эксплуатации и оптимальное распределение потока.

Установка и техническое обслуживание:

  • Монтаж: Перед установкой регулятора обязательно очистите фланцевые поверхности труб от загрязнений и ржавчины. Устройство монтируется посредством фланцевого соединения с использованием стандартных крепежных элементов (шпильки, гайки, контргайки), что обеспечивает равномерное затягивание и полную герметичность соединения.
  • Обслуживание: Регулярно проводите проверку состояния уплотнений и механизма регуляции. При необходимости заменяйте изношенные элементы и проводите смазку подвижных частей, что позволит поддерживать оптимальную работу регулятора и продлить его срок службы.

Как выбрать оптимальный регулятор:

При выборе регулятора давления до себя учитывайте:

  • Соответствие диапазона давления (Ру16) и условного диаметра (Ду50–200) требованиям вашей системы.
  • Качество материалов (чугун GGG40 для корпуса и диска, уплотнение NBR) обеспечивает надежную работу в системах водоснабжения, отопления и других инженерных сетях.
  • Тип фланцевого соединения, позволяющий легко интегрировать устройство в существующую трубопроводную арматуру.

Заказать и получить консультацию:

Чтобы узнать подробную информацию о технических характеристиках, условиях поставки и стоимости, оставьте заявку на сайте DN.ru или свяжитесь с нашими специалистами по электронной почте. Наши квалифицированные менеджеры оперативно свяжутся с вами и помогут подобрать оптимальное решение для вашей трубопроводной системы.

Часто задаваемые вопросы:

Это устройство представляет собой современный чугунный фланцевый регулятор, выполненный по технологии мембранного регулирования с пилотным управлением. Он предназначен для точного контроля и стабильного поддержания давления перед собой в трубопроводных системах.

Регулятор рассчитан на условный диаметр труб от Ду50 до Ду200, рабочее давление Ру16, изготовлен из чугуна GGG40 (корпус и диск) с уплотнениями из NBR и монтируется посредством фланцевого соединения.

Мембранный пилотный механизм обеспечивает высокую точность регулирования давления, позволяя устройству быстро реагировать на изменения в системе. Это повышает безопасность эксплуатации и предотвращает аварийные ситуации в трубопроводах.

Монтаж производится посредством фланцевого соединения. Перед установкой необходимо очистить фланцевые поверхности от загрязнений и ржавчины, после чего регулятор крепится с использованием стандартных крепежных элементов для обеспечения равномерного затягивания и герметичности.

Регулярная проверка уплотнений и крепежных элементов, а также контроль за работой предохранительных и балансировочных клапанов помогут своевременно выявлять износ и предотвращать утечки. При необходимости рекомендуется производить замену изношенных элементов и смазку движущихся частей.
