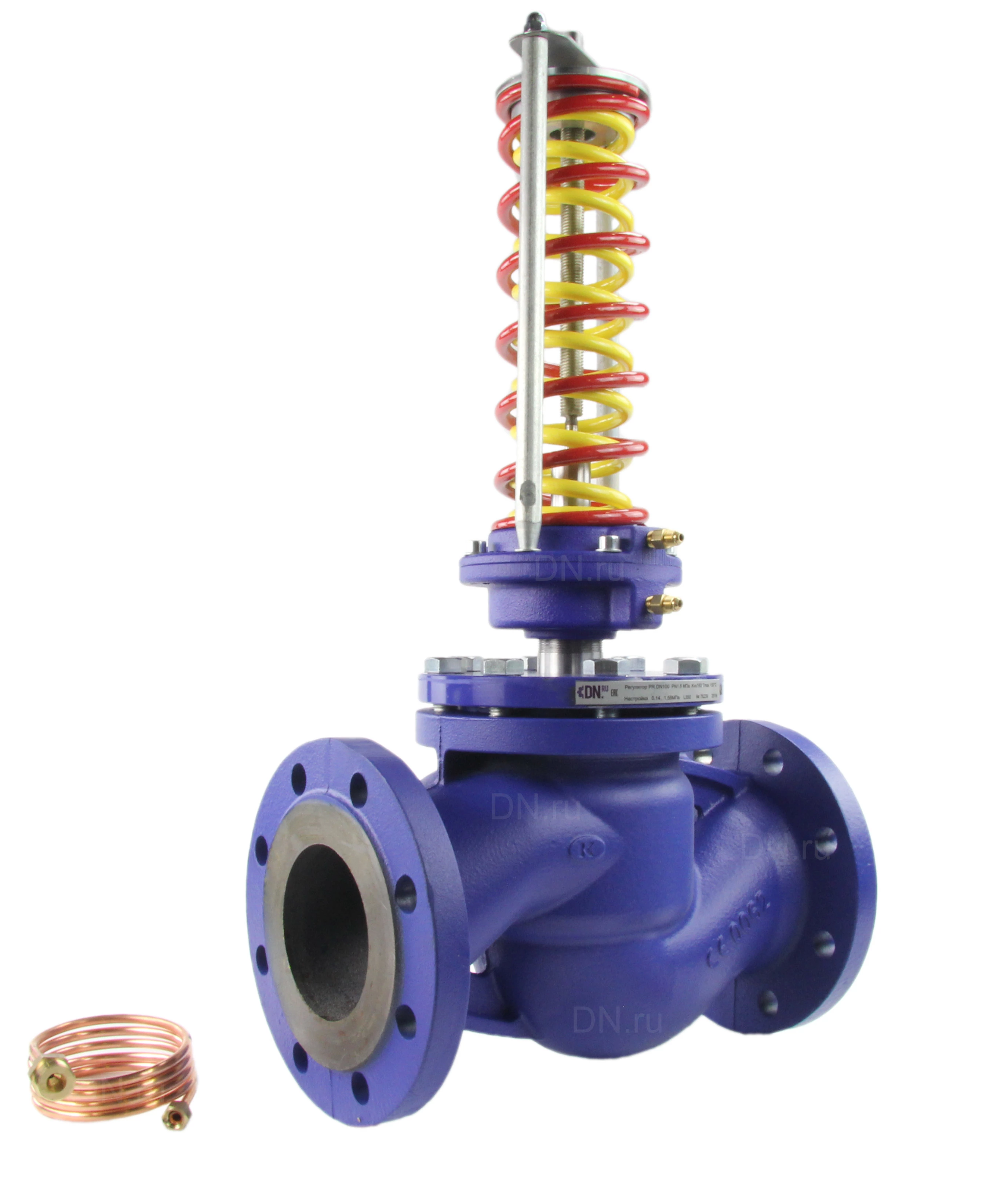

Регуляторы давления DN.RU PRB1030N-F-DA до себя Ду15-150 Ру16 чугунные фланцевые

Регуляторы давления "до себя" предназначены для автоматического поддержания заданного давления рабочей среды после объекта (до себя) путем изменения расхода.

Регуляторы давления прямого действия являются регулирующими устройствами, использующими для перемещения регулирующего органа энергию протекающей среды.

Регулятор представляет собой нормально закрытый регулирующий орган, принцип действия которого основан на уравновешивании силы упругой деформации пружины настройки и силы, создаваемой разностью давлений в мембранных камерах привода.

Технические характеристики pегулятора давления «до себя» DN.ru PRB1030N-F-DA Ду15-100 Ру16:

Характеристика Значение
Номинальный диаметр DN, мм 15-100
Номинальное давление PN, бар 16
Температура рабочей среды t, ⁰C от +5 до +150
Температура окружающей среды t, ⁰C от +5 до +50
Рабочая среда вода, растворы этиленгликоля и пропиленгликоля (до 65%) и другие негорючие, взрывобезопасные, жидкие нетоксичные среды
Присоединение к трубопроводу фланцевое с исполнением уплотнительных поверхностей В тип 21 по ГОСТ 33259-2015
Материал корпуса чугун СЧ20
Материал плунжера сталь нержавеющая 40х13
Материал мембраны NBR
Климатическое исполнение УХЛ3 ГОСТ 15150-69
Протечка в затворе, % от Kv, не более 0,05
Динамический диапазон регулирования 1:50
Сферы применения системы отопления, водоснабжения, вентиляции
Срок службы, лет 10
Регуляторы давления DN.RU PRB1030N-F-DA до себя Ду15-150 Ру16 чугунные фланцевые

Регуляторы давления DN.RU PRB1030N-F-DA до себя Ду15-150 Ру16 чугунные фланцевые

Габаритные и установочные размеры pегулятора давления «до себя» DN.ru PRB1030N-F-DA Ду15-100 Ру16:

DN L, мм H, мм H1, мм Вес, кг
DN15 130 583 535 13,5
DN20 150 598 545 13,8
DN25 160 618 560 14,6
DN32 180 638 568 16,3
DN40 200 651 576 18,3
DN50 230 659 576 18,8
DN65 290 676 583 28,3
DN80 310 692 592 31,7
DN100 350 738 628 43,3
Регуляторы давления DN.RU PRB1030N-F-DA до себя Ду15-150 Ру16 чугунные фланцевые

Эскиз размеров pегулятора давления «до себя» DN.ru PRB1030N-F-DA Ду15-100 Ру16

Материалы деталей pегулятора давления «до себя» DN.ru PRB1030N-F-DA Ду15-100 Ру16:

Наименование деталей Материал Элемент
1Корпус

чугун СЧ20

I Клапан
2Седло

сталь 20Х13

3Крышка с нижней частью мембранной коробки

сталь 20

4Поршень
5Гайка
6Уплотнение разгрузочной камеры
7Направляющая
8Прокладка
9БолтII Привод
10Нижняя часть мембранной коробки

сталь 20

11Верхняя часть мембранной коробки

сталь 20

12Штуцер «Г»
13Штуцер «Ж»
14Штифт
15Гайка
16Шайба
17Поршень мембраны
18Мембрана

NBR

19Шайба
20Уплотнение штока

резинофторопластовое

21Шток

сталь 40Х13

22Прокладка
23ПрокладкаIII Задатчик
24Гайка накидная
25Штифт
26Кольцо стопорное
27Труба
28Фиксатор пружины
29Тарелка
30Тарелка
31Фиксатор пружины
32Пружина

сталь 60С2А

33Втулка-зацеп
34Винт регулировочный

сталь 45

35Стопорный винт
36Пластина
37Гайка
38Стойка
Регуляторы давления DN.RU PRB1030N-F-DA до себя Ду15-150 Ру16 чугунные фланцевые

Эскиз материалов деталей pегулятора давления «до себя» DN.ru PRB1030N-F-DA Ду15-100 Ру16

Регулятор давления до себя чугунный фланцевый DN.RU PRB1030E-F-DA

Описание и технические характеристики

Регуляторы давления до себя НЗ предназначены для автоматического поддержания заданного давления рабочей среды (холодная и горячая вода, пар, неагрессивные жидкости) в трубопроводных системах до защищаемого оборудования. Принцип работы основан на балансе сил: при увеличении давления перед регулятором клапан закрывается, а при его снижении – открывается, обеспечивая поддержание заданного давления на входе. Устройство выполнено в нормальном закрытом исполнении, что гарантирует, что клапан остается закрытым при отсутствии давления.

Основные технические параметры:

  • Условный диаметр (DN): 15–150 мм
  • Рабочее давление (PN): до 1,6 МПа (16 бар)
  • Температурный диапазон рабочей среды:  до +150 °C
  • Исполнение: Нормально закрытое (клапан закрыт при отсутствии давления настройки)
  • Материал корпуса: Чугун (СЧ20, СЧ25 по ГОСТ 1412)
  • Уплотнения: Металл по металлу или металл с мягким уплотнением (в зависимости от исполнения)
  • Соединение: Фланцевое (со стандартными крепежными элементами по ГОСТ 33259-2015)
  • Класс герметичности: A (по ГОСТ 9544-2015)

Преимущества и особенности конструкции:

  • Высокая надежность и герметичность: Прочный чугунный корпус и качественные уплотнения обеспечивают стабильное функционирование устройства даже при значительных перепадах давления, минимизируя риск утечек.
  • Точность регулировки: Точность регулирования зависит от типа механизма и характеристик настройки (обычно ±0,05…0,1 МПа)
  • Простота монтажа: Фланцевое соединение с использованием стандартных крепежных элементов (болты, гайки, контргайки) обеспечивает быстрое и надежное крепление без необходимости дополнительных сварочных работ или прокладок.
  • Универсальность применения: Регуляторы подходят для систем отопления, ГВС, водоснабжения, а также для технологических контуров в промышленности и коммунальном хозяйстве.
  • Ремонтопригодность: Возможность замены отдельных элементов (например, уплотнений или настроечной втулки) без демонтажа устройства сокращает время обслуживания.

Виды и модификации:

В ассортименте DN.RU доступны различные модели регуляторов давления до себя, включая:

  • Базовые модели для коммунальных сетей (например, для водоснабжения и теплоснабжения).
  • Модели с интегрированными датчиками (манометрами и термометрами) для дополнительного контроля параметров.
  • Взрывозащищенные версии для объектов с агрессивными средами.

Как выбрать регулятор давления до себя:

При выборе устройства следует учитывать:

  • Тип рабочей среды: вода, пар, нейтральные жидкости и т.д.
  • Максимальное давление (PN) и температурный режим: устройство должно работать в пределах заданных условий (до 16 бар, до +150 °C).
  • Размер трубопровода (DN): убедитесь, что выбранный регулятор соответствует размерам вашей системы (например, DN15, DN20, DN50 и т.д.).
  • Дополнительные опции: дренажного клапана, импульсной трубки или устройства плавного пуска.

Установка и обслуживание

Монтаж:

  • Перед установкой тщательно очистите фланцевые поверхности труб от загрязнений и ржавчины.
  • Установите регулятор на горизонтальном или вертикальном участке трубопровода до защищаемого оборудования, используя стандартный набор крепежных элементов (болты, гайки, контргайки, ответные фланцы) для обеспечения равномерного затягивания и полной герметичности.
  • Рекомендуется установить грязевик перед регулятором для защиты от примесей.

Настройка:

  • Регулировка давления осуществляется регулировочным винтом или изменением предварительного натяжения пружины.

Обслуживание:

  • Регулярно проводите проверку состояния уплотнений и крепежных элементов, а также диагностику работы устройства по регламенту производителя (обычно раз в 6-12 месяцев, в зависимости от условий эксплуатации).
  • При обнаружении износа заменяйте уплотнения и другие изношенные детали для поддержания оптимальной работы.

Советы по эксплуатации:

  • Избегайте резких перепадов давления, чтобы не повредить механизм.
  • Проводите регулярный мониторинг состояния системы с использованием современных датчиков (манометров, термометров).
  • Используйте грязевики или фильтры грубой очистки (Y-образные, магнитные или сетчатые) для защиты устройства от попадания крупных частиц.

Заказ и гарантия:

Чтобы узнать подробную информацию о технических характеристиках, условиях поставки и стоимости, оставьте заявку на сайте DN.ru или свяжитесь с нашими специалистами по электронной почте. Наши менеджеры оперативно свяжутся с вами и помогут подобрать оптимальное решение для вашей системы трубопроводной арматуры.

Часто задаваемые вопросы:

Это специализированное устройство, предназначенное для автоматического поддержания заданного давления рабочей среды в трубопроводах до защищаемого оборудования. Оно работает по принципу балансировки сил – при снижении давления клапан открывается, а при превышении – закрывается, что позволяет стабилизировать систему.

Устройство рассчитано на условный диаметр труб от 15 до 150 мм, рабочее давление до 1,6 МПа (16 бар) и температурный диапазон до +150 °C. Корпус изготовлен из чугуна СЧ20 или СЧ25 по ГОСТ 1412, уплотнение – металл по металлу или металл с мягким уплотнением, а соединение осуществляется посредством стандартного фланцевого крепления.

Благодаря прочной чугунной конструкции и качественным уплотнениям, регулятор обеспечивает высокую надежность и герметичность даже при значительных перепадах давления. Фланцевое соединение позволяет быстро установить устройство, а возможность замены отдельных элементов без демонтажа делает обслуживание удобным.

При выборе учитывайте тип рабочей среды, максимальное давление, температурный режим и условный диаметр трубопровода. Дополнительные опции, такие как наличие дренажного клапана и выбор материала уплотнений, помогут подобрать оптимальное устройство для конкретных условий эксплуатации.

Монтаж производится посредством фланцевого соединения с предварительной очисткой поверхностей. Равномерное затягивание крепежных элементов обеспечивает герметичность соединения. Регулярное обслуживание включает проверку состояния уплотнений, чистку устройства и замену изношенных деталей согласно рекомендациям производителя.
