Регуляторы давления до себя DN.ru PRB1135M-MA-F-NC Ду15-150 Ру16 Kv0.25-200 фланцевые, уплотнение - металл, корпус - чугун СЧ25, с мембранным приводом купить в Москве и РФ

Регулятор давления до себя предназначен для поддержания давления рабочей среды в заданном диапазоне на участке или в контуре системы, расположенной до регулятора. Исполнение клапана нормально закрытое. Клапан регулятора открывается при превышении заданной величины давления. Принцип действия основан на уравновешивании силы, создаваемой давлением или разностью давлений регулируемой среды на чувствительный элемент – мембрану, силой упругой деформации настроечной пружины. Возникшее при этом усилие на мембране через шток передается на плунжер. Заданное значение регулируемого давления определяется усилием настроечной пружины. При отклонении параметра от заданного значения равновесие сил, действующих на мембрану, нарушается, что приводит к перемещению плунжера и поддержанию регулируемой величины в заданных пределах. При перемещении плунжера изменяется площадь сечения проходного отверстия и, соответственно, давление регулируемой среды, проходящей через регулятор.

Технические параметры регуляторов давления до себя DN.ru PRB1135M-MA-F-NC Ду15-150 Ру16 Kv0.25-200 фланцевых

Характеристика	Значение
Тип регулятора	до себя
Тип исполнения	нормально закрытый
Номинальное давление, бар	16 бар
Тип соединения	Фланцевый по ГОСТ 33259-2015
Управления	Мембранный привод

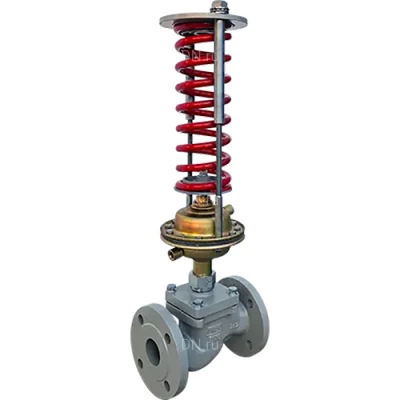

Изображение регуляторов давления до себя DN.ru PRB1135M-MA-F-NC Ду15-150 Ру16 Kv0.25-200 фланцевых

Габаритные и установочные размеры регуляторов давления до себя DN.ru PRB1135M-MA-F-NC Ду15-150 Ру16 Kv0.25-200 фланцевых

Модель	DN, мм	H, мм	L, мм
Ду15 Kv 0.25 0.01-0.07 МПа	15	610	130
Ду15 Kv 0.25 0.05-0.3 МПа	15	610	130
Ду15 Kv 0.25 0.1-0.6 МПа	15	610	130
Ду15 Kv 0.25 0.3-1.2 МПа	15	610	130
Ду15 Kv 0.4 0.01-0.07 МПа	15	610	130
Ду15 Kv 0.4 0.05-0.3 МПа	15	610	130
Ду15 Kv 0.4 0.1-0.6 МПа	15	610	130
Ду15 Kv 0.4 0.3-1.2 МПа	15	610	130
Ду15 Kv 0.63 0.01-0.07 МПа	15	610	130
Ду15 Kv 0.63 0.05-0.3 МПа	15	610	130
Ду15 Kv 0.63 0.1-0.6 МПа	15	610	130
Ду15 Kv 0.63 0.3-1.2 МПа	15	610	130
Ду15 Kv 1.0 0.01-0.07 МПа	15	610	130
Ду15 Kv 1.0 0.05-0.3 МПа	15	610	130
Ду15 Kv 1.0 0.1-0.6 МПа	15	610	130
Ду15 Kv 1.0 0.3-1.2 МПа	15	610	130
Ду15 Kv 1.6 0.01-0.07 МПа	15	610	130
Ду15 Kv 1.6 0.05-0.3 МПа	15	610	130
Ду15 Kv 1.6 0.1-0.6 МПа	15	610	130
Ду15 Kv 1.6 0.3-1.2 МПа	15	610	130
Ду15 Kv 2.5 0.01-0.07 МПа	15	610	130
Ду15 Kv 2.5 0.05-0.3 МПа	15	610	130
Ду15 Kv 2.5 0.1-0.6 МПа	15	610	130
Ду15 Kv 2.5 0.3-1.2 МПа	15	610	130
Ду15 Kv 3.2 0.01-0.07 МПа	15	610	130
Ду15 Kv 3.2 0.05-0.3 МПа	15	610	130
Ду15 Kv 3.2 0.1-0.6 МПа	15	610	130
Ду15 Kv 3.2 0.3-1.2 МПа	15	610	130
Ду15 Kv 4.0 0.01-0.07 МПа	15	610	130
Ду15 Kv 4.0 0.05-0.3 МПа	15	610	130
Ду15 Kv 4.0 0.1-0.6 МПа	15	610	130
Ду15 Kv 4.0 0.3-1.2 МПа	15	610	130
Ду20 Kv 1.6 0.01-0.07 МПа	20	630	150
Ду20 Kv 1.6 0.05-0.3 МПа	20	630	150
Ду20 Kv 1.6 0.1-0.6 МПа	20	630	150
Ду20 Kv 1.6 0.3-1.2 МПа	20	630	150
Ду20 Kv 2.5 0.01-0.07 МПа	20	630	150
Ду20 Kv 2.5 0.05-0.3 МПа	20	630	150
Ду20 Kv 2.5 0.1-0.6 МПа	20	630	150
Ду20 Kv 2.5 0.3-1.2 МПа	20	630	150
Ду20 Kv 4.0 0.01-0.07 МПа	20	630	150
Ду20 Kv 4.0 0.05-0.3 МПа	20	630	150
Ду20 Kv 4.0 0.1-0.6 МПа	20	630	150
Ду20 Kv 4.0 0.3-1.2 МПа	20	630	150
Ду20 Kv 6.3 0.01-0.07 МПа	20	630	150
Ду20 Kv 6.3 0.05-0.3 МПа	20	630	150
Ду20 Kv 6.3 0.1-0.6 МПа	20	630	150
Ду20 Kv 6.3 0.3-1.2 МПа	20	630	150
Ду25 Kv 2.0 0.01-0.07 МПа	25	630	160
Ду25 Kv 2.0 0.05-0.3 МПа	25	630	160
Ду25 Kv 2.0 0.1-0.6 МПа	25	630	160
Ду25 Kv 2.0 0.3-1.2 МПа	25	630	160
Ду25 Kv 2.5 0.01-0.07 МПа	25	630	160
Ду25 Kv 2.5 0.05-0.3 МПа	25	630	160
Ду25 Kv 2.5 0.1-0.6 МПа	25	630	160
Ду25 Kv 2.5 0.3-1.2 МПа	25	630	160
Ду25 Kv 3.2 0.01-0.07 МПа	25	630	160
Ду25 Kv 3.2 0.05-0.3 МПа	25	630	160
Ду25 Kv 3.2 0.1-0.6 МПа	25	630	160
Ду25 Kv 3.2 0.3-1.2 МПа	25	630	160
Ду25 Kv 4.0 0.01-0.07 МПа	25	630	160
Ду25 Kv 4.0 0.05-0.3 МПа	25	630	160
Ду25 Kv 4.0 0.1-0.6 МПа	25	630	160
Ду25 Kv 4.0 0.3-1.2 МПа	25	630	160
Ду25 Kv 6.3 0.01-0.07 МПа	25	630	160
Ду25 Kv 6.3 0.05-0.3 МПа	25	630	160
Ду25 Kv 6.3 0.1-0.6 МПа	25	630	160
Ду25 Kv 6.3 0.3-1.2 МПа	25	630	160
Ду25 Kv 8.0 0.01-0.07 МПа	25	630	160
Ду25 Kv 8.0 0.05-0.3 МПа	25	630	160
Ду25 Kv 8.0 0.1-0.6 МПа	25	630	160
Ду25 Kv 8.0 0.3-1.2 МПа	25	630	160
Ду25 Kv 10 0.01-0.07 МПа	25	630	160
Ду25 Kv 10 0.05-0.3 МПа	25	630	160
Ду25 Kv 10 0.1-0.6 МПа	25	630	160
Ду25 Kv 10 0.3-1.2 МПа	25	630	160
Ду32 Kv 4.0 0.01-0.07 МПа	32	665	180
Ду32 Kv 4.0 0.05-0.3 МПа	32	665	180
Ду32 Kv 4.0 0.1-0.6 МПа	32	665	180
Ду32 Kv 4.0 0.3-1.2 МПа	32	665	180
Ду32 Kv 6.3 0.01-0.07 МПа	32	665	180
Ду32 Kv 6.3 0.05-0.3 МПа	32	665	180
Ду32 Kv 6.3 0.1-0.6 МПа	32	665	180
Ду32 Kv 6.3 0.3-1.2 МПа	32	665	180
Ду32 Kv 10 0.01-0.07 МПа	32	665	180
Ду32 Kv 10 0.05-0.3 МПа	32	665	180
Ду32 Kv 10 0.1-0.6 МПа	32	665	180
Ду32 Kv 10 0.3-1.2 МПа	32	665	180
Ду32 Kv 16 0.01-0.07 МПа	32	665	180
Ду32 Kv 16 0.05-0.3 МПа	32	665	180
Ду32 Kv 16 0.1-0.6 МПа	32	665	180
Ду32 Kv 16 0.3-1.2 МПа	32	665	180
Ду40 Kv 10 0.01-0.07 МПа	40	680	200
Ду40 Kv 10 0.05-0.3 МПа	40	680	200
Ду40 Kv 10 0.1-0.6 МПа	40	680	200
Ду40 Kv 10 0.3-1.2 МПа	40	680	200
Ду40 Kv 16 0.01-0.07 МПа	40	680	200
Ду40 Kv 16 0.05-0.3 МПа	40	680	200
Ду40 Kv 16 0.1-0.6 МПа	40	680	200
Ду40 Kv 16 0.3-1.2 МПа	40	680	200
Ду40 Kv 20 0.01-0.07 МПа	40	680	200
Ду40 Kv 20 0.05-0.3 МПа	40	680	200
Ду40 Kv 20 0.1-0.6 МПа	40	680	200
Ду40 Kv 20 0.3-1.2 МПа	40	680	200
Ду40 Kv 25 0.01-0.07 МПа	40	680	200
Ду40 Kv 25 0.05-0.3 МПа	40	680	200
Ду40 Kv 25 0.1-0.6 МПа	40	680	200
Ду40 Kv 25 0.3-1.2 МПа	40	680	200
Ду50 Kv 12.5 0.01-0.07 МПа	50	690	230
Ду50 Kv 12.5 0.05-0.3 МПа	50	690	230
Ду50 Kv 12.5 0.1-0.6 МПа	50	690	230
Ду50 Kv 12.5 0.3-1.2 МПа	50	690	230
Ду50 Kv 16 0.01-0.07 МПа	50	690	230
Ду50 Kv 16 0.05-0.3 МПа	50	690	230
Ду50 Kv 16 0.1-0.6 МПа	50	690	230
Ду50 Kv 16 0.3-1.2 МПа	50	690	230
Ду50 Kv 25 0.01-0.07 МПа	50	690	230
Ду50 Kv 25 0.05-0.3 МПа	50	690	230
Ду50 Kv 25 0.1-0.6 МПа	50	690	230
Ду50 Kv 25 0.3-1.2 МПа	50	690	230
Ду50 Kv 32 0.01-0.07 МПа	50	690	230
Ду50 Kv 32 0.05-0.3 МПа	50	690	230
Ду50 Kv 32 0.1-0.6 МПа	50	690	230
Ду50 Kv 32 0.3-1.2 МПа	50	690	230
Ду50 Kv 40 0.01-0.07 МПа	50	690	230
Ду50 Kv 40 0.05-0.3 МПа	50	690	230
Ду50 Kv 40 0.1-0.6 МПа	50	690	230
Ду50 Kv 40 0.3-1.2 МПа	50	690	230
Ду65 Kv 25 0.01-0.07 МПа	65	710	290
Ду65 Kv 25 0.05-0.3 МПа	65	710	290
Ду65 Kv 25 0.1-0.6 МПа	65	710	290
Ду65 Kv 25 0.3-1.2 МПа	65	710	290
Ду65 Kv 40 0.01-0.07 МПа	65	710	290
Ду65 Kv 40 0.05-0.3 МПа	65	710	290
Ду65 Kv 40 0.1-0.6 МПа	65	710	290
Ду65 Kv 40 0.3-1.2 МПа	65	710	290
Ду65 Kv 50 0.01-0.07 МПа	65	710	290
Ду65 Kv 50 0.05-0.3 МПа	65	710	290
Ду65 Kv 50 0.1-0.6 МПа	65	710	290
Ду65 Kv 50 0.3-1.2 МПа	65	710	290
Ду65 Kv 63 0.01-0.07 МПа	65	710	290
Ду65 Kv 63 0.05-0.3 МПа	65	710	290
Ду65 Kv 63 0.1-0.6 МПа	65	710	290
Ду65 Kv 63 0.3-1.2 МПа	65	710	290
Ду80 Kv 25 0.01-0.07 МПа	80	730	310
Ду80 Kv 25 0.05-0.3 МПа	80	730	310
Ду80 Kv 25 0.1-0.6 МПа	80	730	310
Ду80 Kv 25 0.3-1.2 МПа	80	730	310
Ду80 Kv 40 0.01-0.07 МПа	80	730	310
Ду80 Kv 40 0.05-0.3 МПа	80	730	310
Ду80 Kv 40 0.1-0.6 МПа	80	730	310
Ду80 Kv 40 0.3-1.2 МПа	80	730	310
Ду80 Kv 63 0.01-0.07 МПа	80	730	310
Ду80 Kv 63 0.05-0.3 МПа	80	730	310
Ду80 Kv 63 0.1-0.6 МПа	80	730	310
Ду80 Kv 63 0.3-1.2 МПа	80	730	310
Ду80 Kv 80 0.01-0.07 МПа	80	730	310
Ду80 Kv 80 0.05-0.3 МПа	80	730	310
Ду80 Kv 80 0.1-0.6 МПа	80	730	310
Ду80 Kv 80 0.3-1.2 МПа	80	730	310
Ду80 Kv 100 0.01-0.07 МПа	80	730	310
Ду80 Kv 100 0.05-0.3 МПа	80	730	310
Ду80 Kv 100 0.1-0.6 МПа	80	730	310
Ду80 Kv 100 0.3-1.2 МПа	80	730	310
Ду100 Kv 63 0.01-0.07 МПа	100	780	350
Ду100 Kv 63 0.05-0.3 МПа	100	780	350
Ду100 Kv 63 0.1-0.6 МПа	100	780	350
Ду100 Kv 63 0.3-1.2 МПа	100	780	350
Ду100 Kv 100 0.01-0.07 МПа	100	780	350
Ду100 Kv 100 0.05-0.3 МПа	100	780	350
Ду100 Kv 100 0.1-0.6 МПа	100	780	350
Ду100 Kv 100 0.3-1.2 МПа	100	780	350
Ду100 Kv 160 0.01-0.07 МПа	100	780	350
Ду100 Kv 160 0.05-0.3 МПа	100	780	350
Ду100 Kv 160 0.1-0.6 МПа	100	780	350
Ду100 Kv 160 0.3-1.2 МПа	100	780	350
Ду125 Kv 100 0.01-0.07 МПа	125	965	400
Ду125 Kv 100 0.05-0.3 МПа	125	965	400
Ду125 Kv 100 0.1-0.6 МПа	125	965	400
Ду125 Kv 100 0.3-1.2 МПа	125	965	400
Ду125 Kv 125 0.01-0.07 МПа	125	965	400
Ду125 Kv 125 0.05-0.3 МПа	125	965	400
Ду125 Kv 125 0.1-0.6 МПа	125	965	400
Ду125 Kv 125 0.3-1.2 МПа	125	965	400
Ду125 Kv 160 0.01-0.07 МПа	125	965	400
Ду125 Kv 160 0.05-0.3 МПа	125	965	400
Ду125 Kv 160 0.1-0.6 МПа	125	965	400
Ду125 Kv 160 0.3-1.2 МПа	125	965	400
Ду125 Kv 200 0.01-0.07 МПа	125	965	400
Ду125 Kv 200 0.05-0.3 МПа	125	965	400
Ду125 Kv 200 0.1-0.6 МПа	125	965	400
Ду125 Kv 200 0.3-1.2 МПа	125	965	400
Ду125 Kv 250 0.01-0.07 МПа	125	965	400
Ду125 Kv 250 0.05-0.3 МПа	125	965	400
Ду125 Kv 250 0.1-0.6 МПа	125	965	400
Ду125 Kv 250 0.3-1.2 МПа	125	965	400
Ду150 Kv 160 0.01-0.07 МПа	150	1000	480
Ду150 Kv 160 0.05-0.3 МПа	150	1000	480
Ду150 Kv 160 0.1-0.6 МПа	150	1000	480
Ду150 Kv 160 0.3-1.2 МПа	150	1000	480
Ду150 Kv 250 0.01-0.07 МПа	150	1000	480
Ду150 Kv 250 0.05-0.3 МПа	150	1000	480
Ду150 Kv 250 0.1-0.6 МПа	150	1000	480
Ду150 Kv 250 0.3-1.2 МПа	150	1000	480
Ду150 Kv 320 0.01-0.07 МПа	150	1000	480
Ду150 Kv 320 0.05-0.3 МПа	150	1000	480
Ду150 Kv 320 0.1-0.6 МПа	150	1000	480
Ду150 Kv 320 0.3-1.2 МПа	150	1000	480

Эскиз регуляторов давления до себя DN.ru PRB1135M-MA-F-NC Ду15-150 Ру16 Kv0.25-200 фланцевых

Деталировка регуляторов давления до себя DN.ru PRB1135M-MA-F-NC Ду15-150 Ру16 Kv0.25-200 фланцевых

№	Наименование детали	Материал
1	Корпус	серый чугун СЧ25
2	Седло	сталь нержавеющая 12Х18Н10Т
3	Плунжер	сталь нержавеющая 12Х18Н10Т
4	Шток
5	Сальниковый узел	EPDM
6	Привод мембранный
7	Пружина
8	Настроечная резьбовая втулка

Эскиз деталировки регуляторов давления до себя DN.ru PRB1135M-MA-F-NC Ду15-150 Ру16 Kv0.25-200 фланцевых
