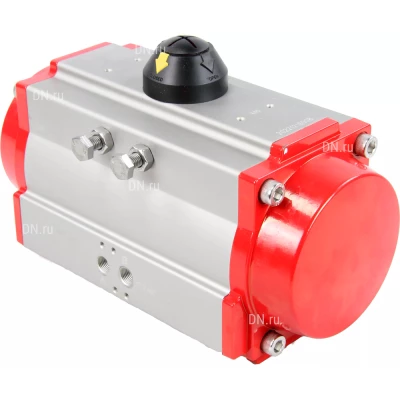

Пневмопривод с возвратными пружинами DN.RU-SA052, ISO-фланец F03/F05, квадрат 11

Name: Пневмопривод с возвратными пружинами DN.RU-SA052, ISO-фланец F03/F05, квадрат 11
Brand: DN.ru
Price: 5535 RUB
Availability: InStock

Внешний вид товара, размеры, количество и параметры монтажных элементов зависят от выбранных характеристик конкретного товара и могут отличаться от изображения на сайте.

О товаре

Производитель: DN.ru, Китай

Артикул: D290-00086

Тип пневмопривода: с возвратными пружинами

Крутящий момент: 10 Нм

Рабочая среда: воздух, масла, нейтральные среды

Наличие ручного дублёра: есть

Крутящий момент пневмопривода: 10 Нм

Все характеристики

Арт. D290-00086

Низкая цена

5 535 на 2024-12-31

₽ $ €

Запросить остатки

Доставка в город Москва

Гарантия 12 месяцев

Возможна отсрочка до 90 дней

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Другие модели

SA130 23 497 ₽SА052 5 535 ₽SА083 11 346 ₽SА105 18 409 ₽SА140 29 360 ₽SА160 65 275 ₽SА210 68 324 ₽SА270 152 135 ₽SА300 290 053 ₽SА350 399 881 ₽sa065 11 162 ₽

Характеристики

Паспорта и сертификаты

Аналоги

Доставка

Характеристики

Пневматические поворотные приводы двойного действия и пневматические поворотные приводы с возвратными пружинами предназначены для автоматизации процесса управления промышленной запорной арматурой - затворами, шаровыми кранами. Пневматические приводы Dn.ru рассчитаны на эксплуатацию как в помещениях, так и на открытом воздухе. Все внутренние и внешние детали имеют антикоррозийное покрытие.

Общие характеристики пневмопривода DN.ru -SA

Количество пружин - 10
Тип пневмопривода - с возвратными пружинами
Давление номинальное PN - 12 бар
Рабочее давление - от 2 до 8 бар
Наличие ручного дублёра - есть
Угол поворота привода - 90°
Диапазон регулировки привода - 5°
Датчик обратной связи - нет
Размер штока для арматуры - 11х11
Тип ISO фланца - F03, F05
Рабочая температура - от -20 до 80
Вес - 1.3 кг
Страна производитель - Китай
Среда - воздух, масла, нейтральные среды

Пневмопривод с возвратными пружинами DN.RU-SA052, ISO-фланец F03/F05, квадрат 11

Габаритные и установочные размеры пневмопривода DN.ru-SA

A - 153 мм
B - 71 мм
C - 98 мм
N - 30 мм
M - 80 мм
G - 15 мм
J - M5x8
K - M6x10
d1, d2 - F03, F05

Эскиз Пневмопривод с возвратными пружинами DN.RU-SA052, ISO-фланец F03/F05, квадрат 11

Эскиз пневмопривода DN.ru-SA

Значения крутящего момента на валу привода DN.ru-SA в зависимости от давления воздуха в системе:

Количество пружин	Давление воздуха в системе, бар								Выход пружины
	5		6		7		8		Выход пружины
	0°	90°	0°	90°	0°	90°	0°	90°	0°	90°
5	-	-	-	-	-	-	-	-	5.4	4.0
6	16.5	14.8	-	-	-	-	-	-	6.5	4.7
7	15.7	13.7	20.0	17.9	-	-	-	-	7.6	5.5
8	14.9	12.6	19.2	16.8	23.4	21.1	-	-	8.6	6.3
9	14.1	11.5	18.4	15.8	22.6	20.0	26.9	24.3	9.7	7.1
10	13.3	10.4	17.6	14.7	21.8	18.9	26.1	23.2	10.8	7.9
11	12.5	9.4	16.8	13.6	21.0	17.9	25.3	22.1	11.9	8.7
12	11.8	8.3	16.0	12.5	20.3	16.8	24.5	21	13	9.5

Паспорта и сертификаты

Декларация о соответствии на пневмоприводы DN.ru DA

Паспорт на пневмоприводы DN.ru двойного действия PA-DA-XXX и с возвратными пружинами PA-SA-XXX

График сравнения цен аналогичных пневмоприводов*. При клике на точку графика получите развернутую информацию.

*Пневмоприводы подобраны по следующим параметрам: тип пневмопривода - с возвратными пружинами, угол поворота привода - 90°, крутящий момент привода - 10 Нм

Пневмоприводы по выборке: тип пневмопривода - с возвратными пружинами, угол поворота привода - 90°, крутящий момент привода - 10 Нм

Пневмопривод DN.ru PA-SA-052 с возвратными пружинами, ISO-фланец F03/F05, квадрат 11

Описание

Производитель: DN.ru, Китай

Тип пневмопривода: с возвратными пружинами

Крутящий момент: 10 Нм

Угол поворота: 90°

Тип ISO-фланца: F03, F05

Форма вала квадрат: 11х11 мм

Датчик обратной связи: нет

Количество пружин: 10

Наличие ручного дублера: есть

Давление max: 8 бар

Давление min: 2 бар

Вес: 1 кг

Артикул: D290-00193
