Пневмопривод с возвратными пружинами предназначен для автоматизации процесса управления четвертьоборотной трубопроводной арматурой. Принцип работы пневмопривода с возвратными пружинами основан на перемещении встроенного поршня за счет сжатого воздуха, который поступает в систему с компрессорной линии подготовленным. При работе поршень цилиндра выполняет поступательно-вращательное движение. Воздух подается только с одной стороны от поршня, возврат поршня осуществляется за счет действия возвратной пружины. В таких цилиндрах возвратная пружина снижает усилие прямого хода, развиваемое цилиндром под действием сжатого воздуха, а усилие при возврате в исходное положение определяется жесткостью и степенью сжатия пружины. |
Технические параметры пневмоприводов DN.ru PA-SA-P поворотных| Характеристика | Значение |
|---|
| Тип пневмопривода | одностороннего действия (с возвратными пружинами) | | Количество пружин | 12 | | Материал корпуса | пластик | | Давление управления, бар | 4-7 | | Управляющая среда | сжатый воздух | | Температура окружающего воздуха, °C | от -10 до +60 | | Время закрытия / открытия при 6 бар, сек | 0.5 / 0.5 | | Резьба присоединения сжатого воздуха | G1/4” | | Средний срок службы, лет | 10 | | Средний ресурс, циклов закрытие/открытие | 50000 |

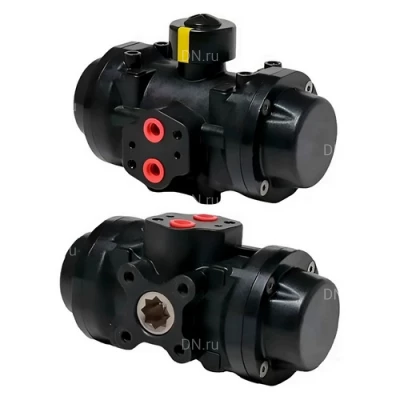

|  Изображение пневмоприводов DN.ru PA-SA-P поворотных |
Габаритные и установочные размеры пневмоприводов DN.ru PA-SA-P поворотных| Модель | A, мм | B, мм | C, мм | D, мм | E, мм | F, мм | G, мм | I, мм | J, мм | K, мм |
|---|
| PA-SA-052-P | 50 | | 161 | 80 | 14 | 32 | 24 | 85 | 16 | 102 | | PA-SA-070-P | 50 | 70 | 230 | 80 | 17 | 32 | 24 | 104 | 19 | 124 |

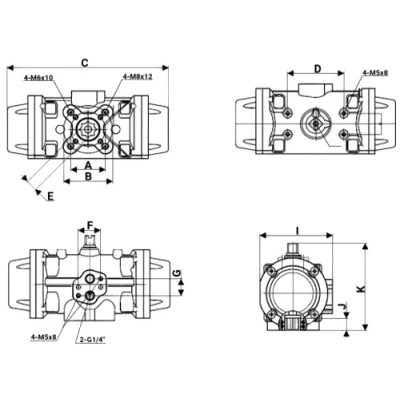

|  Эскиз пневмоприводов DN.ru PA-SA-P поворотных |
