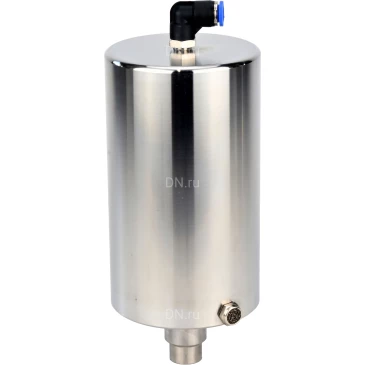

Пневмоприводы с возвратными пружинами DN.ru PA-SA-85 для пищевых затворов WBV3131x-2W-W/T/C-H, квадрат 8-10мм, 22Нм

Пневмоприводы с возвратными пружинами DN.ru PA-SA-85 для пищевых затворов WBV3131E-2W-W/T/C-H предназначены для автоматизации процесса управления четвертьоборотной трубопроводной арматурой.

Основные технические характеристики пневмоприводов с возвратными пружинами DN.ru PA-SA-85 для пищевых затворов WBV3131E-2W-W/T/C-H

Параметры	Значения
Тип пневмоприводов	одностороннего действия (с возвратными пружинами)
Материал корпуса	сталь нержавеющая 304
Давление управления, бар	4 – 7
Управляющая среда	сжатый воздух: класс загрязненности 6 по ГОСТ 17433-80; при температуре окружающего воздуха от +5°C до +50°C точка росы на 10°C ниже, чем температура окружающей среды; при температуре ниже +5°C точка росы на 5°C ниже, чем температура окружающей среды.
Температура окружающего воздуха, °C	от -20 до +60
Время закрытия / открытия при 6 бар, сек	2 / 2
Резьба присоединения сжатого воздуха	G1/8”
Средний срок службы, лет	10
Средний ресурс, циклов закрытие/открытие	500000

Пневмоприводы с возвратными пружинами DN.ru PA-SA-85 для пищевых затворов WBV3131x-2W-W/T/C-H, квадрат 8-10мм, 22Нм

Габаритные и установочные размеры пневмоприводов с возвратными пружинами DN.ru PA-SA-85 для пищевых затворов WBV3131E-2W-W/T/C-H

Модель	Размер в мм
Модель	Высота	D
шток 8 мм	147 мм	85 мм
шток 10 мм	147 мм	85 мм

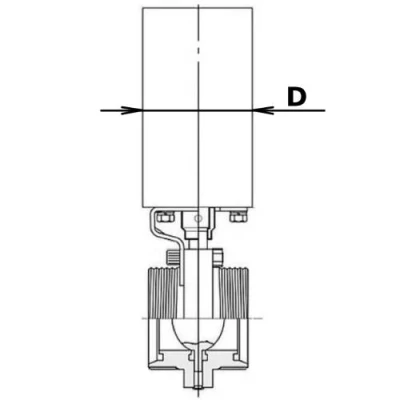

Эскиз размеров пневмоприводов с возвратными пружинами DN.ru PA-SA-85 для пищевых затворов WBV3131E-2W-W/T/C-H в сборе с затвором

Материалы пневмоприводов с возвратными пружинами DN.ru PA-SA-85 для пищевых затворов WBV3131E-2W-W/T/C-H

№ п/п	Наименование	Материал
1	Штуцер подвода сжатого воздуха	н/д
2	Стопорное кольцо	сталь нержавеющая 304
3	Верхняя крышка	сталь нержавеющая 304
4	Уплотнительное кольцо	NBR
5	Уплотнительное кольцо	NBR
6	Поршень	сплав алюминия 4А11 (с высоким содержанием кремния – от 4,5 до 6%)
7	Игольчатый подшипник	н/д
8	Пружина	пружинная сталь 65Mn
9	Пружина	пружинная сталь 65Mn
10	Игольчатый подшипник	н/д
11	Игольчатый подшипник	н/д
12	Передаточное кольцо	сталь нержавеющая 304
13	Уплотнительное кольцо	NBR
14	Игольчатый подшипник	н/д
15	Корпус	сталь нержавеющая 304
16	Глушитель	латунь H62

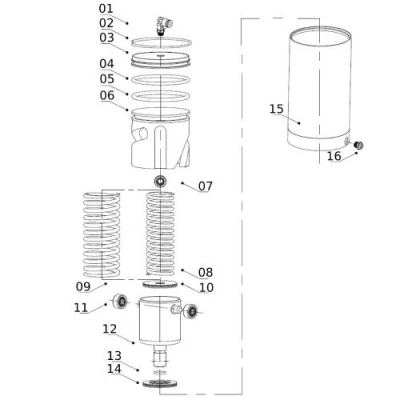

Эскиз материалов пневмоприводов с возвратными пружинами DN.ru PA-SA-85 для пищевых затворов WBV3131E-2W-W/T/C-H
