Конденсатоотводчик поплавковый DN.ru STF1331-T Ду40 Ру16 резьбовой, корпус - чугун GGG40

Конденсатоотводчик поплавковый DN.ru STF1331-T Ду40 Ру16 резьбовой, корпус - чугун GGG40
Артикул: D150-01361

О товаре

Артикул:
D150-01361
Бренд:
DN.ru
АДЛ
Аста
Страна производитель:
Россия
Диаметр:
40 мм
15 мм
20 мм
25 мм
32 мм
50 мм
Давление:
16 бар
25 бар
Тип конденсатоотводчика:
поплавковый
Тип присоединения:
муфтовый (резьбовой)
Фланцевый
Корпус:
Высокопрочный чугун GGG40/ВЧ40/EN-GJS-400-15
Высокопрочный чугун GGG 40.3
углеродистая сталь
Углеродистая сталь EN-1.0619
Чугун EN-JL1040
Применение:
теплоснабжение
Уплотнение:
не указано
Графит
Клингерит
Металлографит
Все характеристики
на 2026-12-31
13 200,4
  • $
  • €
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
В избранное
Бесплатная доставка до ТК
Сертифицированный товар

Характеристики

Конденсатоотводчик поплавковый DN.ru STF1331-T Ду40 Ру16 резьбовой, корпус - чугун GGG40 предназначен для выпуска из паровой системы конденсата, воздуха и других неконденсируемых газов, а также для задержки пара до его полной конденсации. Поплавковые конденсатоотводчики отводят конденсат сразу по мере его образования. При запуске системы воздух выходит через автоматический воздушный клапан в обвод главного клапана, предотвращая его запирание. Горячий конденсат нагревает термостатическую капсулу воздушного клапана, которая от нагрева закрывается. Далее конденсат заполняет корпус конденсатоотводчика, поплавок всплывает, открывая главный клапан и выпуская конденсат. При уменьшении объема поступающего конденсата или его полном исчезновении поплавок опускается и прижимает шар клапана к седлу. При наличии в конденсатоотводчике только пара, затопленное конденсатом седло остается закрытым, предотвращая появление пролетного пара.

Технические параметры конденсатоотводчика поплавкового DN.ru STF1331-T Ду40 Ру16

  • Тип конденсатоотводчика - поплавковый
  • Давление номинальное PN - 16
  • Рабочее давление минимальное - 16 бар
  • Рабочее давление максимальное - 16 бар
  • Диаметр номинальный DN - 40 мм
  • Тип присоединения - муфтовый (резьбовой)
  • Присоединение - резьбовое
  • Материал корпуса - Высокопрочный чугун GGG40/ВЧ40/EN-GJS-400-15
  • Среда - вода, пар, конденсат
  • Температура рабочей среды, максимальная: 300°C
  • Применение - теплоснабжение
  • Цвет - Синий
  • Бренд - DN.ru
  • Страна производитель - Россия
  • Вес - 15 кг
Конденсатоотводчик поплавковый DN.ru STF1331-T Ду40 Ру16 резьбовой, корпус - чугун GGG40

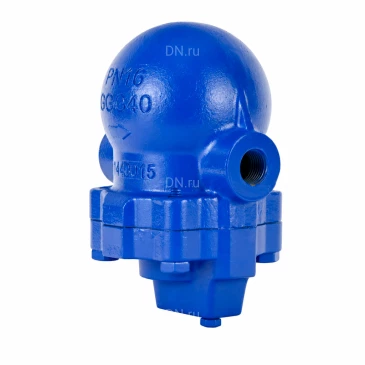

Изображение конденсатоотводчика поплавкового DN.ru STF1331-T Ду40 Ру16

Габариты и размеры конденсатоотводчика поплавкового DN.ru STF1331-T Ду40 Ру16

  • DN - 40 мм
  • L - 25 мм
  • H - 160 мм
  • H1 - 233 мм
  • L2 - 270 мм
  • L1 - 177 мм
Конденсатоотводчик поплавковый DN.ru STF1331-T Ду40 Ру16 резьбовой, корпус - чугун GGG40

Эскиз габаритов конденсатоотводчика поплавкового DN.ru STF1331-T Ду40 Ру16

Деталировка конденсатоотводчика поплавкового DN.ru STF1331-T Ду40 Ру16

№НаименованиеМатериал
1Крышкачугун высокопрочный GGG40 (аналог ВЧ40)
2Болтсталь класс прочности 8.8
3Уплотнение седла клапананержавеющая сталь AISI 304 (аналог 08Х18Н10) + графит
4Седлонержавеющая сталь AISI 304 (аналог 08Х18Н10)
5Стойканержавеющая сталь AISI 304 (аналог 08Х18Н10)
6Болтсталь класс прочности 8.8
7Клапаннержавеющая сталь AISI 304 (аналог 08Х18Н10)
8Корпусчугун высокопрочный GGG40 (аналог ВЧ40)
9Шарнержавеющая сталь AISI 304 (аналог 08Х18Н10)
10Уплотнение корпусанержавеющая сталь AISI 304 (аналог 08Х18Н10) + графит
11Прокладкамедь
12Седло выпускного клапананержавеющая сталь AISI 304 (аналог 08Х18Н10)
13Выпускной клапан-
14Стойка выпускного клапананержавеющая сталь AISI 304 (аналог 08Х18Н10)
Конденсатоотводчик поплавковый DN.ru STF1331-T Ду40 Ру16 резьбовой, корпус - чугун GGG40

Эскиз деталировки конденсатоотводчика поплавкового DN.ru STF1331-T Ду40 Ру16
