Конденсатоотводчики поплавковые DN.ru STF1331-T Ду32-50 Ру16 резьбовые, корпус - чугун GGG40 предназначены для выпуска из паровой системы конденсата, воздуха и других неконденсируемых газов, а также для задержки пара до его полной конденсации. Поплавковые конденсатоотводчики отводят конденсат сразу по мере его образования. При запуске системы воздух выходит через автоматический воздушный клапан в обвод главного клапана, предотвращая его запирание. Горячий конденсат нагревает термостатическую капсулу воздушного клапана, которая от нагрева закрывается. Далее конденсат заполняет корпус конденсатоотводчика, поплавок всплывает, открывая главный клапан и выпуская конденсат. При уменьшении объема поступающего конденсата или его полном исчезновении поплавок опускается и прижимает шар клапана к седлу. При наличии в конденсатоотводчике только пара, затопленное конденсатом седло остается закрытым, предотвращая появление пролетного пара. |
Технические характеристики конденсатоотводчиков поплавковых DN.ru STF1331-T Ду32-50 Ру16 резьбовых| Характеристика | Значение |
|---|
| Тип конденсатоотводчика | поплавковый | | Применение | теплоснабжение | | Среда | вода, пар, конденсат | | Класс материала корпуса | Чугун GGG40 | | Материал корпуса | Высокопрочный чугун GGG40/ВЧ40/EN-GJS-400-15 | | Температура рабочей среды максимальная | 300 °C | | Давление номинальное | 16 бар | | Тип присоединения | муфтовый (резьбовой) | | Бренд | DN.ru | | Страна производитель | Россия |
|  Изображение конденсатоотводчиков поплавковых DN.ru STF1331-T Ду32-50 Ру16 резьбовых |
Габариты и размеры конденсатоотводчиков поплавковых DN.ru STF1331-T Ду32-50 Ру16 резьбовых| Модель | DN, мм | L, мм | H, мм | H1, мм | L2, мм | L1, мм |
|---|
| Ду32 | 32 | 25 | 160 | 233 | 270 | 177 | | Ду40 | 40 | 25 | 160 | 233 | 270 | 177 | | Ду50 | 50 | 25 | 160 | 233 | 270 | 177 |

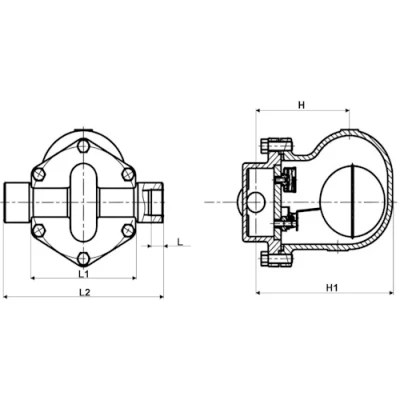

|  Эскиз конденсатоотводчиков поплавковых DN.ru STF1331-T Ду32-50 Ру16 резьбовых |
Деталировка конденсатоотводчиков поплавковых DN.ru STF1331-T Ду32-50 Ру16 резьбовых| № | Наименование | Материал |
|---|
| 1 | Крышка | чугун высокопрочный GGG40 (аналог ВЧ40) | | 2 | Болт | сталь класс прочности 8.8 | | 3 | Уплотнение седла клапана | нержавеющая сталь AISI 304 (аналог 08Х18Н10) + графит | | 4 | Седло | нержавеющая сталь AISI 304 (аналог 08Х18Н10) | | 5 | Стойка | нержавеющая сталь AISI 304 (аналог 08Х18Н10) | | 6 | Болт | сталь класс прочности 8.8 | | 7 | Клапан | нержавеющая сталь AISI 304 (аналог 08Х18Н10) | | 8 | Корпус | чугун высокопрочный GGG40 (аналог ВЧ40) | | 9 | Шар | нержавеющая сталь AISI 304 (аналог 08Х18Н10) | | 10 | Уплотнение корпуса | нержавеющая сталь AISI 304 (аналог 08Х18Н10) + графит | | 11 | Прокладка | медь | | 12 | Седло выпускного клапана | нержавеющая сталь AISI 304 (аналог 08Х18Н10) | | 13 | Выпускной клапан | - | | 14 | Стойка выпускного клапана | нержавеющая сталь AISI 304 (аналог 08Х18Н10) |

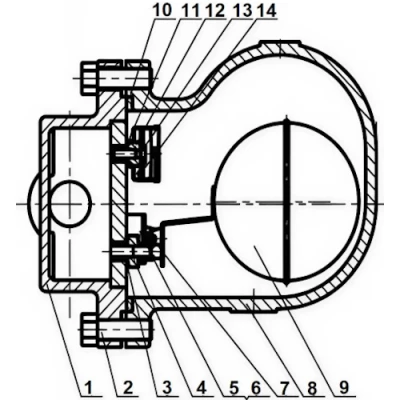

|  Эскиз деталировки конденсатоотводчиков поплавковых DN.ru STF1331-T Ду32-50 Ру16 резьбовых |
