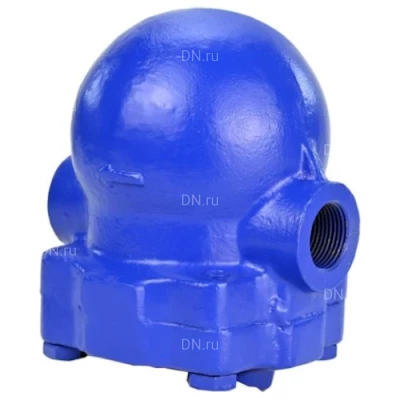

Конденсатоотводчики поплавковые DN.ru STF1331-T Ду15-25 Ру16 резьбовые, корпус - чугун GGG40 предназначены для выпуска из паровой системы конденсата, воздуха и других неконденсируемых газов, а также для задержки пара до его полной конденсации. Поплавковые конденсатоотводчики отводят конденсат сразу по мере его образования. При запуске системы воздух выходит через автоматический воздушный клапан в обвод главного клапана, предотвращая его запирание. Горячий конденсат нагревает термостатическую капсулу воздушного клапана, которая от нагрева закрывается. Далее конденсат заполняет корпус конденсатоотводчика, поплавок всплывает, открывая главный клапан и выпуская конденсат. При уменьшении объема поступающего конденсата или его полном исчезновении поплавок опускается и прижимает шар клапана к седлу. При наличии в конденсатоотводчике только пара, затопленное конденсатом седло остается закрытым, предотвращая появление пролетного пара. |
Габариты и размеры конденсатоотводчиков поплавковых DN.ru STF1331-T Ду15-25| Модель | DN, мм | L, мм | H, мм | H1, мм |
|---|
| Ду15 | 15 | 121 | 76 | 155 | | Ду20 | 20 | 121 | 76 | 155 | | Ду25 | 25 | 145 | 76 | 167 |

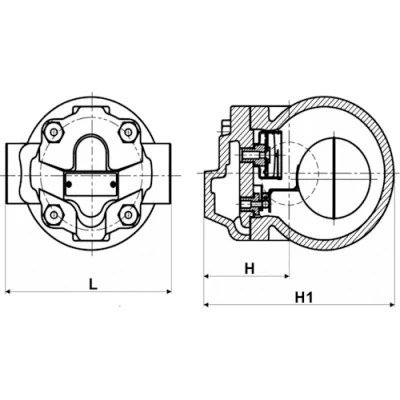

|  Эскиз конденсатоотводчиков поплавковых DN.ru STF1331-T Ду15-25 |
