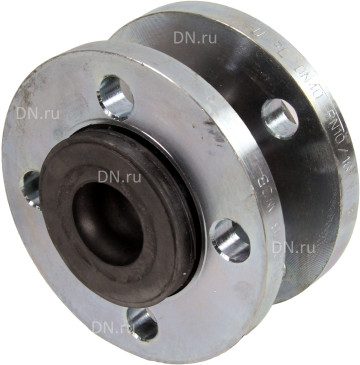

Компенсаторы резиновые DN.ru CR-N34-F Ду25-300 Ру16 NBR фланцевые

Компенсатор предназначен для уменьшения вибрации и шума, возникающих в трубопроводах вследствие работы насосов или другого оборудования. Также компенсирует температурные смещения трубопроводов и облегчает монтаж в случае небольшой несоосности соединяемых элементов системы.

Габаритные и установочные размеры компенсаторов резиновых фланцевых DN.ru CR-N34-F Ру16:

DN	a	L1, мм	L2, мм	L3, мм	D, мм	D1, мм	b, мм	L, мм	n-d, шт-мм
25	5°	8	2	4	115	85	13	95	4-16
32		8	2	4	140	100	14	95	4-18
40		8	2	4	150	110	14	95	4-18
50		8	3	4	165	125	16	105	4-18
65		12	3	5	185	145	16	115	4-18
80		12	5	5	200	160	16	130	8-18
100		18	5	6	220	180	18	135	8-18
125		18	5	6	250	210	18	170	8-18
150		18	7	6	285	240	20	180	8-23
200		25	7	10	340	295	20	205	12-23
250		25	8	10	405	350	24	240	12-27
300		25	8	10	460	400	27	260	12-27

Компенсаторы резиновые DN.ru CR-N34-F Ду25-300 Ру16 NBR фланцевые - Детальный эскиз

Основные материалы деталей компенсаторов резиновых фланцевых DN.ru CR-N34-F Ру16:

№ п/п	Наименование детали	Материал
1	Корпус	NBR
2	Армирование корпуса	нейлоновый шинный корд
3	Фланцы	оцинкованная сталь WCB
4	Проволочные кольца	сталь

Компенсаторы резиновые DN.ru CR-N34-F Ду25-300 Ру16 NBR фланцевые - эскиз материалов
