Компенсаторы резиновые, фланцевые и муфтовые

Компенсатор резиновый

Резиновый компенсатор или гибкая вставка — трубопроводный элемент, который устанавливают для поглощения шумов и вибраций без нарушения герметичности системы. Качественная вибровставка способна реализовывать ряд важных задач. К ним относится компенсация отсутствия соосности и изменения в размерах, произошедших вследствие изменения температурного режима.

Применение:

Компенсатор является неотъемлемой составляющей трубопровода, которая обеспечивает безопасность и стабильность работы, снижает вибрационную нагрузку и возможность гидравлического удара. Это позволяет бороться с негативным воздействием шума и вибраций, способных вызывать деформацию и вывести из строя не только трубопровод, но и контролирующие, исполнительные устройства.

Резиновые компенсаторы чаще всего используют в трубопроводах, предназначенных для транспортировки жидких рабочих сред: вод, кислот, нефтепродуктов. В редких случаях используются для газовых трубопроводных систем. Применяют на предприятиях газовой и нефтяной добычи, в коммунальном хозяйстве, теплоэнергетической сфере и других отраслях промышленности.

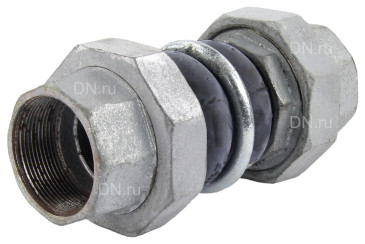

Фланцевые вставки более популярны, чем муфтовые аналоги. Это связано с тем, что внутренний диаметр оборудования с фланцевым резиновым компенсатором может иметь диаметр до 1200 мм. Муфтовые подходят для трубопроводных систем с небольшим диаметром.

Конструкция компенсаторов:

Конструкция компенсатора состоит из сильфона и двух соединительных элементов (фланцев или муфт). Она обладает небольшим весом и габаритами. Долговечность и эффективность работы сильфона резинового компенсатора и защиту от негативных внешних воздействий обеспечивает неопрен. Из этого материала производят внешнюю часть устройства. Армированный каркас выполняется из композитных тканей или нейлона. Они отвечают за устойчивость и гибкость изделия.

Внутреннюю часть вставки производят из надежных эластомеров. Они не позволяют агрессивным жидким и газообразным рабочим средам негативно воздействовать на конструкцию. Для водных сред используют EPDM, для нефтепродуктов — NBR, для агрессивных сред подходит гипалон и тефлон. Оба фланца производят из оцинкованной стали. Муфты изготавливают из чугуна. Вибровставки призваны увеличивать срок службы трубопровода, делая его менее уязвимым в процессе эксплуатации.

В зависимости от вида компенсации и места установки принято разделять компенсаторы на такие разновидности, как:

1. Универсальные вставки функционируют по трем осям;
2. Сдвиговые. Обладают ограничительным шпильками и работают на сдвиг;
3. Угловые. В их конструкцию входят ограничительные шарниры. Работают на изгиб.

Выбирать устройство стоит, отталкиваясь от комплекса факторов, учитывая конструктивные особенности, характеристики рабочих сред, диаметр трубопровода, показатели внутреннего давления.

Достоинствами резиновых компенсаторов являются:

• Устойчивость к высоким температурам рабочей среды. В среднем самый высокий показатель плюсовой температуры составляет +150 °C. При дополнительной обработке силиконом термостойкость может достигать +200 °C;
• Простота монтажа и возможность выбора любого пространственного положения при установке;
• Соответствие цены и эффективности. Стоимость резинового компенсатора ниже, чем вибровставок из металла;
• Надежная защита трубопровода от всех видов физического воздействия.

Резиновые компенсаторы могут быть установлены в труднодоступных местах и помещениях с ограниченным пространством. Особенности конструкции и эксплуатационные свойства дают возможность быстро и эффективно выполнить их ремонт и замену. Это снижает риск непредвиденных расходов, связанных с обслуживанием и обеспечением работоспособности системы коммуникаций.
