Компенсаторы резиновые DN.ru CRL-E25-F Ду32-300 Ру25, резиновая вставка (корпус) - EPDM, тип присоединения - фланцевый, материал фланцев - сталь углеродистая оцинкованная, со скользящими фланцами и ограничителями хода купить в Москве и РФ

Компенсатор резиновый предназначен для поглощения шума, вибраций и компенсации тепловых расширений, смещений и сжатий в трубопроводных сетях. Резиновая вставка, армированная нейлоном, компенсирует сдвиги за счет своей гибкости. Наличие ограничителей хода обеспечивает защиту от превышения максимально допустимых значений линейных и угловых ходов компенсатора.

Технические параметры компенсаторов резиновых DN.ru CRL-E25-F Ду32-300 Ру25

Характеристика	Значение
Номинальный диаметр DN, мм	32-300
Номинальное давление PN, бар	25
Температура рабочей среды t, °C	от -50 до +150
Рабочая среда	вода, нейтральные среды, слабые растворы солей, кислот и щелочей, 40% раствор этиленгликоля (температурой от +7 до +45 °С). ВНИМАНИЕ! Использование в качестве рабочей среды сольвента запрещено.
Материал корпуса (резиновой вставки)	EPDM
Материал фланцев	сталь углеродистая оцинкованная
Направление потока	двухстороннее
Присоединение к трубопроводу	фланцевое
Область применения	системы водо- и теплоснабжения, технологические трубопроводы
Средний срок службы, лет	5 (в зависимости от условий эксплуатации)

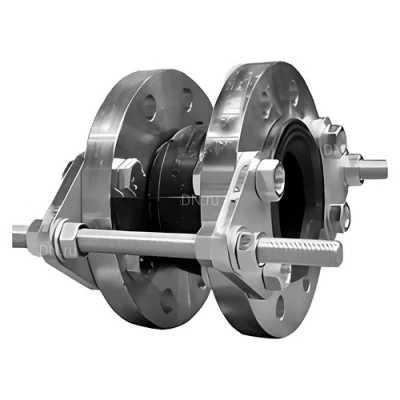

Изображение компенсаторов резиновых DN.ru CRL-E25-F Ду32-300 Ру25

Габаритные и установочные размеры компенсаторов резиновых DN.ru CRL-E25-F Ду32-300 Ру25

Размер	L, мм	L1, мм	ØK, мм	ØD, мм	T, мм	T1, мм	n-ØH, шт-мм	n1-M, шт-резьба
Ду32	240	95	100	140	10	18	4×18	2×M16
Ду40	240	95	110	150	10	18	4×18	2×M16
Ду50	250	105	125	165	10	20	4×18	2×M16
Ду65	260	115	145	185	10	22	8×18	2×M16
Ду80	280	135	160	200	10	24	8×18	2×M16
Ду100	290	135	190	235	10	24	8×23	2×M16
Ду125	325	165	220	270	10	26	8×27	2×M16
Ду150	340	180	250	300	12	28	8×27	2×M16
Ду200	400	205	310	360	16	30	12×27	3×M20
Ду250	470	240	370	425	25	32	12×30	3×M24
Ду300	490	260	430	485	25	34	16×30	3×M24

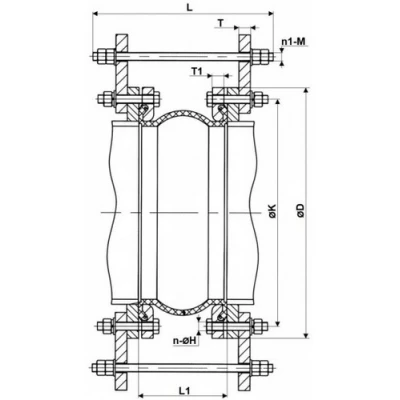

Эскиз габаритов компенсаторов резиновых DN.ru CRL-E25-F Ду32-300 Ру25

Деталировка компенсаторов резиновых DN.ru CRL-E25-F Ду32-300 Ру25

№	Наименование детали	Материал
1	Фланец	сталь углеродистая оцинкованная
2	Резиновая вставка (корпус)	EPDM
3	Пластина упорная	сталь углеродистая оцинкованная
4	Ограничитель хода	сталь углеродистая оцинкованная

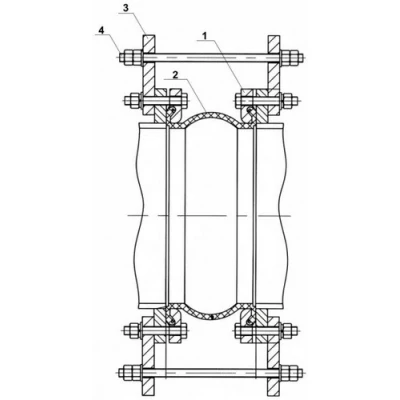

Эскиз деталировки компенсаторов резиновых DN.ru CRL-E25-F Ду32-300 Ру25
