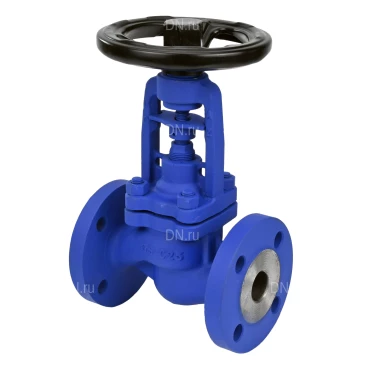

Клапан запорный сильфонный DN.ru 234F Ду20 Ру40 фланцевый, стальной, корпус - GS-C25, диск - X10Cr13, со штурвалом (опрессовано)

Клапан запорный сильфонный DN.ru 234F Ду20 Ру40 фланцевый, стальной, корпус - GS-C25, диск - X10Cr13, со штурвалом (опрессовано)
Артикул: D090-01620

Модификация

О товаре

Производитель: DN.ru, Россия
Артикул: D090-01620
Тип действия: запорный
Диаметр: Ду20
Давление номинальное: 40 бар
Тип присоединения: фланцевый
Корпус: Сталь GS-C25
Уплотнение: METAL
Температура: 400 ℃
Среды: пар, холодная и горячая вода, сточные воды, масло
Все характеристики
на 2025-12-31
16 133,04
  • $
  • €
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
В избранное
Бесплатная доставка до ТК
Сертифицированный товар

Характеристики

Клапан запорный сильфонный DN.ru 234F Ду20 Ру40 предназначен для полного перекрытия потока рабочей среды в трубопроводе.

Общие параметры клапана запорного сильфонного DN.ru 234F Ду20 Ру40:

  • Диаметр номинальный DN - 20 мм
  • Давление номинальное PN - 40 бар
  • Температура рабочей среды максимальная 400℃
  • Температура рабочей среды минимальная -30℃
  • Среда - пар, холодная и горячая вода, сточные воды, масло
  • Уплотнение - METAL
  • Тип уплотнения запорного клапана - Сильфонный
  • Тип регулирующего клапана - двухходовой
  • Присоединение - фланцевое
  • Способ монтажа - горизонтальный/вертикальный
  • Класс герметичности - A
  • Наружный диаметр фланца - 105 мм
  • Межцентровое расстояние отверстий фланца - 75 мм
  • Материал корпуса - Сталь GS-C25
  • Высота соединительного выступа - 2 мм
  • Внутренний диаметр фланца - 58 мм
  • Страна производитель - Россия
  • Бренд - DN.ru
  • Вес - 5 кг

Клапан запорный сильфонный DN.ru 234F Ду20 Ру40 фланцевый, стальной, корпус - GS-C25, диск - X10Cr13, со штурвалом (опрессовано)

Габаритные и установочные размеры клапана запорного сильфонного DN.ru 234F Ду20 Ру40:

  • DN - 20 мм
  • L - 150 мм
  • D2 - 58 мм
  • D1 - 75 мм
  • D - 105 мм
  • B - 16 мм
  • F - 2 мм
  • H - 197 мм
  • W - 140 мм
  • N - 4 мм
  • Ø - 14 мм
Клапан запорный сильфонный DN.ru 234F Ду20 Ру40 фланцевый, стальной, корпус - GS-C25, диск - X10Cr13, со штурвалом (опрессовано)

Эскиз материалов клапана запорного сильфонного DN.ru 234F Ду20 Ру40

Материалы клапана запорного сильфонного DN.ru 234F Ду20 Ру40:

№ Наименование Материал
1 Корпус сталь GS-C25
2 Диск сталь X10Cr13
3 Шплинт сталь X10Cr13
4 Сильфон сталь SS304
5 Комплексная прокладка сталь SS304+графит
6 Шпилька сталь А193 В7
7 Гайка сталь А194 2Н
8 Кожух сталь GS-C25
9 Втулка графит
10 Сальник C.S
11 Штифт сталь 13Cr
12 Направляющая C.S
13 Шток сталь 13Cr
14 Штоковая гайка алюминиевая бронза
15 Штурвал КТН330-08
16 Контргайка сталь А194 2Н
Клапан запорный сильфонный DN.ru 234F Ду20 Ру40 фланцевый, стальной, корпус - GS-C25, диск - X10Cr13, со штурвалом (опрессовано)

Эскиз материалов клапана запорного сильфонного DN.ru 234F Ду20 Ру40
