Клапаны регулирующие трехходовые смесительные/разделительные DN.ru VRg3M/S-31M-PED-T 1/2-2″ Ду15-50 Ру25 резьбовые, корпус - нержавеющая сталь AISI304, уплотнение - металл с электроприводом AC220V купить в Москве и РФ

Клапаны регулирующие смесительные/разделительные предназначены для управления потоками жидкостей или газов в системах отопления, вентиляции, кондиционирования (ОВК), водоснабжения и других инженерных сетях.

Основные технические характеристики клапанов регулирующих трехходовых смесительных/разделительных DN.ru VRg3M/S-31M-PED-T:

Характеристика	Значение
Номинальный диаметр DN, мм	15 ÷ 50
Номинальное давление PN, бар	25
Тип клапана	седельный трехходовой
Температура рабочей среды, °C	от -10 до +180
Рабочая среда	негорючие, взрывобезопасные, нетоксичные, химически нейтральные к материалам деталей жидкости и газы, вода, водные растворы этиленгликоля и пропиленгликоля с концентрацией до 60%; рабочая среда не должна содержать механических примесей с размером частиц более 70 мкм. Если размер частиц превышает 70 мкм, то установка фильтра перед клапаном является обязательной.
Температура окружающей среды, °C	от -5 до +55
Относительная влажность окружающей среды, %	30 ÷ 80
Пропускная характеристика	равнопроцентная
Исполнение клапана	неразгруженный по давлению
Относительная протечка, % от Kvs	не более 0.02
Средний ресурс, циклов закрытие/открытие	100 000
Сферы применения	системы отопления, водоснабжения, вентиляции
Средний срок службы, лет	4-6

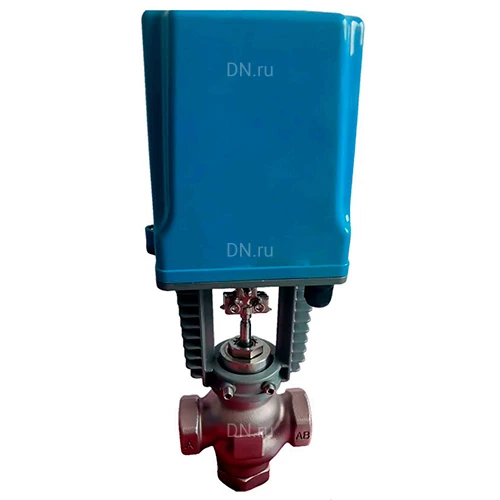

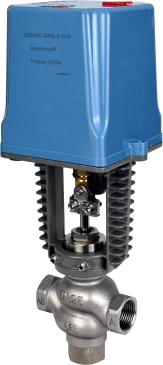

Клапаны регулирующие трехходовые смесительные/разделительные DN.ru VRg3M/S-31M-PED-T 1/2-2″ Ду15-50 Ру25 резьбовые, корпус - нержавеющая сталь AISI304, уплотнение - металл с электроприводом AC220V

Габаритные и установочные размеры клапанов регулирующих трехходовых смесительных/разделительных DN.ru VRg3M/S-31M-PED-T:

Модель	L	H1	H	K
Модель	мм
DN15	92	55	75	62
DN20	92	55	75	62
DN25	105	63	76	62
DN32	116	64	76	62
DN40	130	69	87	62
DN50	152	78	95	62

Эскиз размеров клапанов регулирующих трехходовых смесительных/разделительных DN.ru VRg3M/S-31M-PED-T

Деталировка клапанов регулирующих трехходовых смесительных/разделительных DN.ru VRg3M/S-31M-PED-T:

№	Наименование детали	Материал
1	Корпус	сталь нержавеющая AISI 304 (аналог 08Х18Н10)
2	Патрубок	сталь нержавеющая AISI 304 (аналог 08Х18Н10)
3	Плунжер	сталь нержавеющая AISI 304 (аналог 08Х18Н10)
4	Шток	сталь нержавеющая AISI 304 (аналог 08Х18Н10)
5	Уплотнение штока	сталь нержавеющая AISI 304 (аналог 08Х18Н10) + PTFE + углеродное волокно

Эскиз деталировки клапанов регулирующих трехходовых смесительных/разделительных DN.ru VRg3M/S-31M-PED-T

Технические характеристики электропривода XCK220-1500

Характеристика	Значение
Модель электропривода	XCK220-1500
Напряжение питания, В	220
Мощность, ВА	6.5
Скорость перемещения штока	20 мм/150 сек ±5%
Максимальный ход штока, мм	20
Вес, кг	2
Развиваемый момент усилия привода, Н	1500
Класс защиты	IP44
Входной сигнал	on/off

Электропривод XCK220-1500

Габаритные размеры электропривода XCK220-1500:

Параметр	Значение
A, мм	143
B, мм	125
H1, мм	144
H, мм	169

Эскиз габаритных размеров электропривода XCK220-1500
