Клапаны регулирующие трехходовые смесительные/разделительные DN.ru 27нж945нж VRg3M/S-31M-LED-T Ду15-50 Ру25, корпус - нержавеющая сталь AISI 304, уплотнение - металл, присоединение - резьбовое, Tmax до 150°C, с электроприводом DAV 220В купить в Москве и РФ

Клапан регулирующий трехходовой смесительный/разделительный предназначен для регулировки потока рабочих сред, неагрессивных к материалам регулирующего органа, путем их смешивания или разделения. Управление клапаном осуществляется посредством электропривода (электрический исполнительный механизм (ЭИМ)). Развиваемое приводом усилие передается через шток на плунжер, который, перемещаясь вверх или вниз, изменяет площадь проходного сечения в затворе и регулирует расход рабочей среды.

Технические параметры клапанов регулирующих трехходовых смесительных/разделительных DN.ru 27нж945нж VRg3M/S-31M-LED-T Ду15-50 Ру25, корпус - нержавеющая сталь AISI 304, уплотненого - металл, присоединение - резьбовое, Tmax до 150°C, с электроприводом DAV 220В

Наименование	Значение
Номинальный диаметр DN, мм	15 ÷ 50
Номинальное давление PN, бар	25
Температура рабочей среды, °C	от +1 до +150
Рабочая среда	негорючие, взрывобезопасные, нетоксичные, химически нейтральные к материалам деталей жидкости, в том числе вода, водные растворы этиленгликоля и пропиленгликоля с концентрацией до 60 %; рабочая среда не должна содержать механических примесей с размером частиц более 70 мкм. Если размер частиц превышает 70 мкм, то установка фильтра перед клапаном является обязательной.
Температура окружающей среды, °C	от +1 до +50
Относительная влажность окружающей среды, %	30 ÷ 80
Тип присоединения	резьбовое
Пропускная характеристика	линейная
Относительная протечка, % от Kvy	не более 0,1
Климатическое исполнение	по ГОСТ 15150-69 УХЛ4
Сферы применения	системы отопления, водоснабжения, вентиляции
Средний срок службы, лет	10

Клапаны регулирующие трехходовые смесительные/разделительные DN.ru 27нж945нж VRg3M/S-31M-LED-T Ду15-50 Ру25, корпус - нержавеющая сталь AISI 304, уплотнение - металл, присоединение - резьбовое, Tmax до 150°C, с электроприводом DAV 220В

Габариты и размеры клапанов регулирующих трехходовых смесительных/разделительных DN.ru 27нж945нж VRg3M/S-31M-LED-T Ду15-50 Ру25, корпус - нержавеющая сталь AISI 304, уплотненого - металл, присоединение - резьбовое, Tmax до 150°C, с электроприводом DAV 220В:

DN	L, мм	H, мм	H1, мм	Присоединение	Вес, кг (клапан+ЭИМ)
15	85	60	310	G1/2″	3,0
20	85	60	310	G3/4″	3,0
25	90	60	310	G1″	3,1
32	105	61	310	G1 1/4″	3,5
40	120	70,5	330	G1 1/2″	4,1
50	140	78,5	360	G2″	4,6

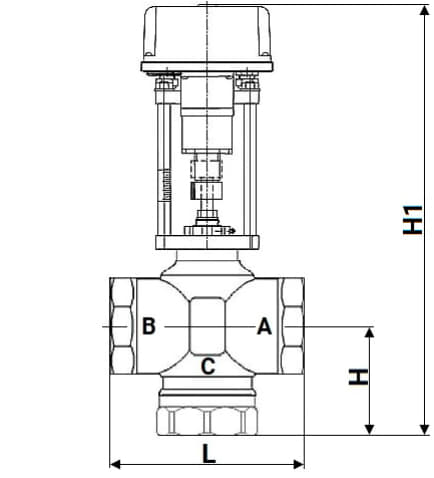

Эскиз габаритов и размеров клапанов регулирующих трехходовых смесительных/разделительных DN.ru 27нж945нж VRg3M/S-31M-LED-T Ду15-50 Ру25, корпус - нержавеющая сталь AISI 304, уплотненого - металл, присоединение - резьбовое, Tmax до 150°C, с электроприводом DAV 220В

Таблица деталей и материалов клапанов регулирующих трехходовых смесительных/разделительных DN.ru 27нж945нж VRg3M/S-31M-LED-T Ду15-50 Ру25, корпус - нержавеющая сталь AISI 304, уплотненого - металл, присоединение - резьбовое, Tmax до 150°C, с электроприводом DAV 220В:

Детали	Материалы
Корпус	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
Шток	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
Плунжер	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
Уплотнение штока	EPDM
Направляющие штока	PTFE
