Клапаны отсечные пневматические DN.ru VSP3241P-T-1PNC Ду15-100 Ру25, корпус - нержавеющая сталь SS316, резьбовой, Y-образный, корпус привода - пластик

Сортировать по:
актуальности
Поделиться ссылкой на подборку
Клапан отсечной пневматический DN.ru VSP3241P-T-1PNC Ду15 Ру25, корпус - нержавеющая сталь SS316, резьбовой, Y-образный, корпус привода - пластик
Артикул: D090-02053
Производитель: DN.ru, Россия
Диаметр: 15 мм
Давление номинальное: 25 бар
Строительная длина: 85 мм
Тип присоединения: муфтовый (резьбовой)
Тип управления: пневмопривод
Тип конструкции: наклонный
Тип исполнения: нормально-закрытый
Материал корпуса: Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Материал запорного органа: Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Температура: 180 °С
Уплотнение: PTFE
Среда: вода, пар, неагрессивные жидкости
Среда: вода, пар, неагрессивные жидкости
Вес: 0.64 кг
на 2025-10-26
5 837,84
  • $
  • €
Клапан отсечной пневматический DN.ru VSP3241P-T-1PNC Ду20 Ру25, корпус - нержавеющая сталь SS316, резьбовой, Y-образный, корпус привода - пластик
Артикул: D090-02054
Производитель: DN.ru, Россия
Диаметр: 20 мм
Давление номинальное: 25 бар
Строительная длина: 95 мм
Тип присоединения: муфтовый (резьбовой)
Тип управления: пневмопривод
Тип конструкции: наклонный
Тип исполнения: нормально-закрытый
Материал корпуса: Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Материал запорного органа: Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Температура: 180 °С
Уплотнение: PTFE
Среда: вода, пар, неагрессивные жидкости
Среда: вода, пар, неагрессивные жидкости
Вес: 0.74 кг
на 2025-10-26
6 555,04
  • $
  • €
Клапан отсечной пневматический DN.ru VSP3241P-T-1PNC Ду25 Ру25, корпус - нержавеющая сталь SS316, резьбовой, Y-образный, корпус привода - пластик
Артикул: D090-02055
Производитель: DN.ru, Россия
Диаметр: 25 мм
Давление номинальное: 25 бар
Строительная длина: 105 мм
Тип присоединения: муфтовый (резьбовой)
Тип управления: пневмопривод
Тип конструкции: наклонный
Тип исполнения: нормально-закрытый
Материал корпуса: Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Материал запорного органа: Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Температура: 180 °С
Уплотнение: PTFE
Среда: вода, пар, неагрессивные жидкости
Среда: вода, пар, неагрессивные жидкости
Вес: 0.94 кг
на 2025-10-26
6 712,93
  • $
  • €
Клапан отсечной пневматический DN.ru VSP3241P-T-1PNC Ду32 Ру25, корпус - нержавеющая сталь SS316, резьбовой, Y-образный, корпус привода - пластик
Артикул: D090-02056
Производитель: DN.ru, Россия
Диаметр: 32 мм
Давление номинальное: 25 бар
Строительная длина: 120 мм
Тип присоединения: муфтовый (резьбовой)
Тип управления: пневмопривод
Тип конструкции: наклонный
Тип исполнения: нормально-закрытый
Материал корпуса: Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Материал запорного органа: Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Температура: 180 °С
Уплотнение: PTFE
Среда: вода, пар, неагрессивные жидкости
Среда: вода, пар, неагрессивные жидкости
Вес: 1.60 кг
на 2025-10-26
10 939,87
  • $
  • €
Клапан отсечной пневматический DN.ru VSP3241P-T-1PNC Ду40 Ру25, корпус - нержавеющая сталь SS316, резьбовой, Y-образный, корпус привода - пластик
Артикул: D090-02057
Производитель: DN.ru, Россия
Диаметр: 40 мм
Давление номинальное: 25 бар
Строительная длина: 130 мм
Тип присоединения: муфтовый (резьбовой)
Тип управления: пневмопривод
Тип конструкции: наклонный
Тип исполнения: нормально-закрытый
Материал корпуса: Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Материал запорного органа: Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Температура: 180 °С
Уплотнение: PTFE
Среда: вода, пар, неагрессивные жидкости
Среда: вода, пар, неагрессивные жидкости
Вес: 1.86 кг
на 2025-10-26
11 667,74
  • $
  • €
Клапан отсечной пневматический DN.ru VSP3241P-T-1PNC Ду50 Ру25, корпус - нержавеющая сталь SS316, резьбовой, Y-образный, корпус привода - пластик
Артикул: D090-02058
Производитель: DN.ru, Россия
Диаметр: 50 мм
Давление номинальное: 25 бар
Строительная длина: 150 мм
Тип присоединения: муфтовый (резьбовой)
Тип управления: пневмопривод
Тип конструкции: наклонный
Тип исполнения: нормально-закрытый
Материал корпуса: Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Материал запорного органа: Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Температура: 180 °С
Уплотнение: PTFE
Среда: вода, пар, неагрессивные жидкости
Среда: вода, пар, неагрессивные жидкости
Вес: 2.35 кг
на 2025-10-26
16 991,64
  • $
  • €
Клапан отсечной пневматический DN.ru VSP3241P-T-1PNC Ду65 Ру25, корпус - нержавеющая сталь SS316, резьбовой, Y-образный, корпус привода - пластик
Артикул: D090-02059
Производитель: DN.ru, Россия
Диаметр: 65 мм
Давление номинальное: 25 бар
Строительная длина: 185 мм
Тип присоединения: муфтовый (резьбовой)
Тип управления: пневмопривод
Тип конструкции: наклонный
Тип исполнения: нормально-закрытый
Материал корпуса: Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Материал запорного органа: Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Температура: 180 °С
Уплотнение: PTFE
Среда: вода, пар, неагрессивные жидкости
Среда: вода, пар, неагрессивные жидкости
Вес: 4.54 кг
на 2025-10-26
26 286,91
  • $
  • €
Клапан отсечной пневматический DN.ru VSP3241P-T-1PNC Ду80 Ру25, корпус - нержавеющая сталь SS316, резьбовой, Y-образный, корпус привода - пластик
Артикул: D090-02060
Производитель: DN.ru, Россия
Диаметр: 80 мм
Давление номинальное: 25 бар
Строительная длина: 210 мм
Тип присоединения: муфтовый (резьбовой)
Тип управления: пневмопривод
Тип конструкции: наклонный
Тип исполнения: нормально-закрытый
Материал корпуса: Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Материал запорного органа: Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Температура: 180 °С
Уплотнение: PTFE
Среда: вода, пар, неагрессивные жидкости
Среда: вода, пар, неагрессивные жидкости
Вес: 7.65 кг
на 2025-10-26
48 699,97
  • $
  • €
Клапан отсечной пневматический DN.ru VSP3241P-T-1PNC Ду100 Ру25, корпус - нержавеющая сталь SS316, резьбовой, Y-образный, корпус привода - пластик
Артикул: D090-02061
Производитель: DN.ru, Россия
Диаметр: 100 мм
Давление номинальное: 25 бар
Строительная длина: 235 мм
Тип присоединения: муфтовый (резьбовой)
Тип управления: пневмопривод
Тип конструкции: наклонный
Тип исполнения: нормально-закрытый
Материал корпуса: Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Материал запорного органа: Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Температура: 180 °С
Уплотнение: PTFE
Среда: вода, пар, неагрессивные жидкости
Среда: вода, пар, неагрессивные жидкости
Вес: 10.50 кг
на 2025-10-26
61 430,99
  • $
  • €
Клапаны отсечные пневматические DN.ru VSP3241P-T-1PNC Ду15-100 Ру25 стальные, резьбовые, Y-образные предназначены для быстрого перекрытия потока рабочей среды в трубопроводе, что особенно важно в аварийных ситуациях или для оперативной изоляции оборудования. Принцип работы: срабатывание клапана происходит за счёт давления сжатого воздуха, подаваемого в пневмопривод, а возврат в исходное положение — за счет силы упругой деформации пружины, сжимающейся при срабатывании клапана

Основные технические характеристики клапанов отсечных пневматических DN.ru VSP3241P-T-1PNC Ду15-100 Ру25, резьбовых, Y-образных:

Наименование Значение
Номинальный диаметр DN, мм 15 ÷ 100
Номинальное давление PN, бар 25
Температура рабочей среды t, ⁰C от -20 до +180
Температура окружающей среды, ⁰C от -20 до +60
Максимальный перепад давления на клапане Δрmax, бар 0 ÷ 25
Рабочая среда вода, воздух, масло и другие среды, совместимые с материалами деталей клапана
Направление подачи рабочей среды стрелка на корпусе клапана
Максимальная кинематическая вязкость рабочей среды 600 мм2/с
Исполнение нормально-закрытый
Присоединение к трубопроводу резьбовое BSPT
Среда управления воздух, нейтральные газы со степенью фильтрации не менее 40 микрон
Давление среды управления, бар 3 ÷ 8
Резьба порта подачи воздуха BSPT 1/4″
Класс герметичности VI ГОСТ 9544-2015
Сферы применения системы отопления и водоснабжения, промышленные трубопроводы
Средний ресурс, циклов закрытия/открытия 500 000

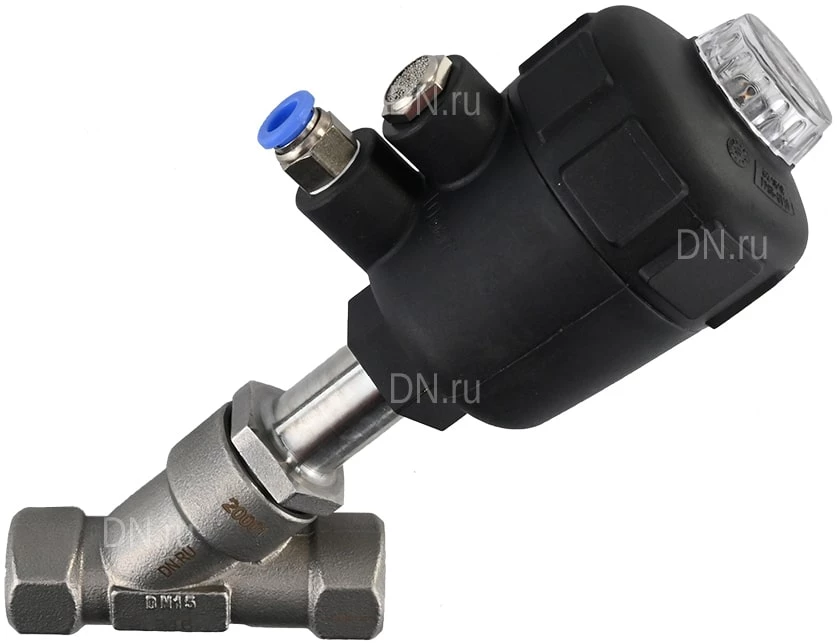

Клапаны отсечные пневматические DN.ru VSP3241P-T-1PNC Ду15-100 Ру25, корпус - нержавеющая сталь SS316, резьбовой, Y-образный, корпус привода - пластик

Клапаны отсечные пневматические DN.ru VSP3241P-T-1PNC Ду15-100 Ру25, корпус - нержавеющая сталь SS316, резьбовой, Y-образный, корпус привода - пластик

Габариты и размеры клапанов отсечных пневматических DN.ru VSP3241P-T-1PNC Ду15-100 Ру25, резьбовых, Y-образных:

Модель L, мм A, мм H, мм ØE, мм D, дюйм
Ду15 85 175 145 64 R 1/2
Ду20 95 180 150 64 R 3/4
Ду25 105 185 160 64 R 1
Ду32 120 215 185 80 R 1 1/4
Ду40 130 220 190 80 R 1 1/2
Ду50 150 235 200 80 R 2
Ду65 185 285 250 100 R 2 1/2
Ду80 210 370 310 126 R 3
Ду100 235 420 395 126 R 4
Клапаны отсечные пневматические DN.ru VSP3241P-T-1PNC Ду15-100 Ру25, корпус - нержавеющая сталь SS316, резьбовой, Y-образный, корпус привода - пластик

Эскиз габаритов и размеров клапанов отсечных пневматических DN.ru VSP3241P-T-1PNC Ду15-100 Ру25, резьбовых, Y-образных

Таблица деталей и материалов клапанов отсечных пневматических DN.ru VSP3241P-T-1PNC Ду15-100 Ру25, резьбовых, Y-образных:

№ п/п Наименование детали Материал
1 Корпус привода полиамид PA66
2 Воздушный порт 2, сообщающийся с атмосферой -
3 Гайка поршня нержавеющая сталь AISI 304 (аналог 08Х18Н10)
4 Воздушный порт 1 для подачи воздуха -
5 Заглушка железо
6 Шайба нержавеющая сталь AISI 304 (аналог 08Х18Н10)
7 Шток клапана нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
8 Пружина сталь 60Si2MnA (аналог 60С2А)
9 Уплотнение штока PTFE
10 Крышка клапана нержавеющая сталь CF8/AISI 304 (аналог 08Х18Н10)
11 Уплотнительная прокладка корпуса клапана PTFE
12 Диск клапана нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
13 Шайба уплотнения диска клапана нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
14 Гайка диска клапана нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
15 Индикатор положения поликарбонат
16 Шток индикатора положения полиамид PA66
17 Пружина сталь 60Si2MnA (аналог 60С2А)
18 Верхняя шайба поршня нержавеющая сталь AISI 304 (аналог 08Х18Н10)
19 Уплотнительное кольцо FPM
20 Нижняя шайба поршня нержавеющая сталь AISI 304 (аналог 08Х18Н10)
21 Уплотнительное кольцо поршня FPM
22 Поршень полиамид PA66
23 Уплотнение штока FPM
24 Уплотнение штока PTFE
25 Уплотнение диска клапана PTFE
26 Корпус клапана нержавеющая сталь CF8М/AISI 316 (аналог 08Х17Н14М2)
Клапаны отсечные пневматические DN.ru VSP3241P-T-1PNC Ду15-100 Ру25, корпус - нержавеющая сталь SS316, резьбовой, Y-образный, корпус привода - пластик

Эскиз деталей и материалов клапанов отсечных пневматических DN.ru VSP3241P-T-1PNC Ду15-100 Ру25, резьбовых, Y-образных
