Клапаны отсечные пневматические DN.ru VSP3231P-T-1PNC Ду15-100 Ру16/25, корпус - нержавеющая сталь 316, резьбовые, Y-образные, корпус привода - нержавеющая сталь CF8 (AISI 304) купить в Москве и РФ

Клапан пневматический отсечной предназначен для быстрого перекрытия потока рабочей среды в трубопроводе, что особенно важно в аварийных ситуациях или для оперативной изоляции оборудования.

Основные технические характеристики клапанов отсечных пневматических DN.ru VSP3231P-T-1PNC Ду15-50 Ру16/25, резьбовых, Y-образных:

Наименование	Значение
Номинальный диаметр DN, мм	15 ÷ 100
Номинальное давление PN, бар	25
Температура рабочей среды t, ⁰C	от -20 до +180
Температура окружающей среды, ⁰C	от -20 до +60
Максимальный перепад давления на клапане Δрmax, бар	0 ÷ 25
Рабочая среда	вода, воздух, масло и другие среды, совместимые с материалами деталей клапана
Направление подачи рабочей среды	стрелка на корпусе клапана
Максимальная кинематическая вязкость рабочей среды	600 мм2/с
Исполнение	нормально-закрытый
Присоединение к трубопроводу	резьбовое BSPT
Среда управления	воздух, нейтральные газы со степенью фильтрации не менее 40 микрон
Давление среды управления, бар	3 ÷ 8
Резьба порта подачи воздуха	BSPT 1/8″
Класс герметичности	VI ГОСТ 9544-2015
Сферы применения	системы отопления и водоснабжения, промышленные трубопроводы
Средний ресурс, циклов закрытия/открытия	500 000

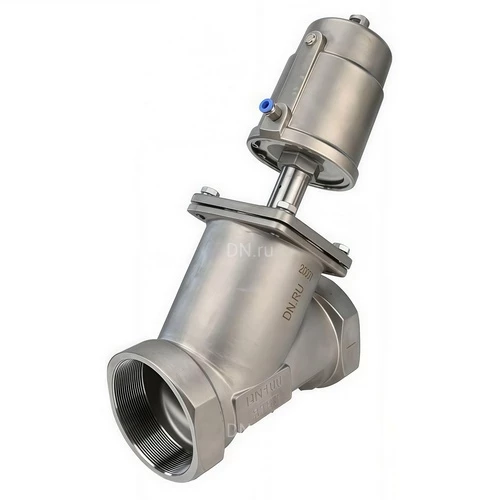

Клапаны отсечные пневматические DN.ru VSP3231P-T-1PNC Ду15-100 Ру16/25, корпус - нержавеющая сталь 316, резьбовые, Y-образные, корпус привода - нержавеющая сталь CF8 (AISI 304)

Габариты и размеры клапанов отсечных пневматических DN.ru VSP3231P-T-1PNC Ду15-50 Ру16/25, резьбовых, Y-образных:

Модель	L, мм	T, мм	A, мм	H, мм	ØE, мм	D, дюйм	G, дюйм	R, дюйм
Ду15	68	11	135	135	62	R 1/2	R 1/8	G 1/4
Ду20	75	14	140	140	62	R 3/4	R 1/8	G 1/4
Ду25	90	15	145	145	62	R 1	R 1/8	G 1/4
Ду32	115	17.5	195	180	76	R 1 1/4	R 1/8	G 1/4
Ду40	115	17.5	195	180	76	R 1 1/2	R 1/8	G 1/4
Ду50	135	20	215	200	76	R 2	R 1/8	G 1/4
Ду65	185	30	285	250	96	R 2 1/2	R 1/8	G 1/4
Ду80	210	33	370	310	114	R 3	R 1/8	G 1/4
Ду100	235	33	420	395	114	R 4	R 1/8	G 1/4

Эскиз габаритов и размеров клапанов отсечных пневматических DN.ru VSP3231P-T-1PNC Ду15-50 Ру16/25, резьбовых, Y-образных

Таблица деталей и материалов клапанов отсечных пневматических DN.ru VSP3231P-T-1PNC Ду15-50 Ру16/25, резьбовых, Y-образных:

№ п/п	Наименование детали	Материал
1	Корпус привода	нержавеющая сталь CF8/AISI 304 (аналог 08Х18Н10)
2	Воздушный порт 2, сообщающийся с атмосферой	-
3	Шток индикатора положения	полиамид PA66
4	Верхняя шайба поршня	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
5	Воздушный порт 1 для подачи воздуха	-
6	Нижняя шайба поршня	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
7	Шток клапана	нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
8	Крышка клапана	нержавеющая сталь CF8/AISI 304 (аналог 08Х18Н10)
9	Уплотнение штока	PTFE
10	Диск клапана	нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
11	Шайба уплотнения диска клапана	нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
12	Гайка диска клапана	нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
13	Индикатор положения	нержавеющая сталь CF8/AISI 304 (аналог 08Х18Н10)
14	Пружина	сталь 60Si2MnA (аналог 60С2А)
15	Гайка поршня	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
16	Верхнее уплотнительное кольцо	FPM
17	Поршень	полиамид PA66
18	Уплотнение поршня	FPM
19	Нижнее уплотнительное кольцо	FPM
20	Пружина	сталь 60Si2MnA (аналог 60С2А)
21	Уплотнение штока	PTFE
22	Уплотнение штока	FPM
23	Уплотнительная прокладка корпуса клапана	PTFE
24	Уплотнение диска клапана	PTFE
25	Корпуса клапана	нержавеющая сталь CF8М/AISI 316 (аналог 08Х17Н14М2)
26	Резьба клапана	-

Эскиз деталей и материалов клапанов отсечных пневматических DN.ru VSP3231P-T-1PNC Ду15-50 Ру16/25, резьбовых, Y-образных
