Клапан обратный DN.ru VCR3131-F Ду100 Ру40 фланцевый, подъемный, корпус - нержавеющая сталь AISI 304, диск - нержавеющая сталь AISI 304

Клапан обратный DN.ru VCR3131-F Ду100 Ру40 фланцевый, подъемный, корпус - нержавеющая сталь AISI 304, диск - нержавеющая сталь AISI 304
Артикул: D100-04044

О товаре

Артикул: D100-04044
Бренд, страна: DN.ru, Россия
Тип присоединения: фланцевый
Тип клапана: подъемный
Класс материала корпуса: нержавеющая сталь
Диаметр условный Ду(Dn), мм: 100
Давление условное Ру(Pn), бар: 40
Рабочая среда: вода, пар, масла, нейтральные среды, спирт
Все характеристики
на 2025-12-31
167 110,85
  • $
  • €
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
В избранное
Бесплатная доставка до ТК
Сертифицированный товар

Характеристики

Клапан обратный подъемный пружинный предназначен для предотвращения изменения потока рабочей среды в трубопроводе в обратном направлении. Принцип работы: в обратном подъемном клапане запорным элементом является подъемный диск. Под действием давления воды диск поднимается, пропуская поток. При падении давления диск под действием пружины опускается на седло, препятствуя обратному ходу потока.

Технические параметры клапана обратного DN.ru VCR3131-F Ду100 Ру40 фланцевого, подъемного

  • Бренд - DN.ru
  • Принцип действия клапана - обратный
  • Тип клапана - подъемный
  • Диаметр - Ду100
  • Давление номинальное - 40 бар
  • Температура рабочей среды минимальная - от -29 °C
  • Температура рабочей среды максимальная - до +350 °C
  • Присоединение - фланцевое
  • Среда - вода, пар, масла, нейтральные среды, спирт
  • Применение - водоснабжение, отопительные установки, трубопроводные системы, насосные системы
  • Способ монтажа - горизонтальный/вертикальный
  • Материал корпуса - Нержавеющая сталь AISI/SS 304/08Х18Н10
  • Материал запорного органа - Нержавеющая сталь AISI/SS 304/08Х18Н10
  • Срок службы - 5 лет
  • Страна производитель - Россия
  • Вес - 35 кг
Клапан обратный DN.ru VCR3131-F Ду100 Ру40 фланцевый, подъемный, корпус - нержавеющая сталь AISI 304, диск - нержавеющая сталь AISI 304

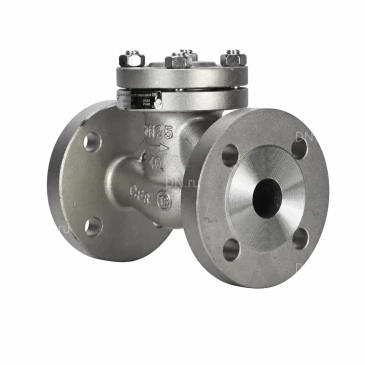

Изображение клапана обратного DN.ru VCR3131-F Ду100 Ру40 фланцевого, подъемного

Габаритные и установочные размеры клапана обратного DN.ru VCR3131-F Ду100 Ру40 фланцевого, подъемного

  • DN - 100 мм
  • L - 350 мм
  • ∅D - 235 мм
  • ∅D1 - 190 мм
  • ∅D2 - 162 мм
  • H - 290 мм
  • n - 8 шт
  • Ød - 22 мм
Клапан обратный DN.ru VCR3131-F Ду100 Ру40 фланцевый, подъемный, корпус - нержавеющая сталь AISI 304, диск - нержавеющая сталь AISI 304

Эскиз габаритов клапана обратного DN.ru VCR3131-F Ду100 Ру40 фланцевого, подъемного

Деталировка клапана обратного DN.ru VCR3131-F Ду100 Ру40 фланцевого, подъемного

№Наименование деталиМатериал
1Корпуснержавеющая сталь CF8/AISI 304 (аналог 08Х18Н10)
2Диск/затворнержавеющая сталь CF8/AISI 304 (аналог 08Х18Н10)
3Болтнержавеющая сталь 20Cr13 (аналог ст.20Х13)
4Прокладканержавеющая сталь AISI 304 (аналог 08Х18Н10) + графит
5Крышканержавеющая сталь CF8/AISI 304 (аналог 08Х18Н10)
6Гайканержавеющая сталь 20Cr13 (аналог ст.20Х13)
7Пружинанержавеющая сталь AISI 304 (аналог 08Х18Н10)
Клапан обратный DN.ru VCR3131-F Ду100 Ру40 фланцевый, подъемный, корпус - нержавеющая сталь AISI 304, диск - нержавеющая сталь AISI 304

Эскиз деталировки клапана обратного DN.ru VCR3131-F Ду100 Ру40 фланцевого, подъемного

Аналоги

График сравнения цен аналогичных клапанов обратных*. При клике на точку графика получите развернутую информацию.

*Клапаны обратные подобраны по следующим параметрам: Ду100, Ру40, рабочее давление - 40 бар, присоединение - фланцевое, Класс материала корпуса - нержавеющая сталь, Тип клапана - подъемный

168,000
134,400
100,800
67,200
33,600
0
DN.ru
VCR3131-F
