Редуктор четвертьоборотный DN.ru HGBF RQN2-320Z с индикатором положения и датчиком обратной связи, корпус - алюминий, штурвал - 160 мм, квадрат штока 17х17, F07

Артикул: D240-01050

О товаре

Артикул: D240-01050
Производитель: DN.ru, Россия
Материал корпуса: Алюминиевый сплав
Применение: Для отраслей с управлением потоками рабочей среды
Все характеристики
на 2025-12-31
11 072,54
  • $
  • €
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
В избранное
Бесплатная доставка до ТК
Сертифицированный товар

Характеристики

Редуктор DN.ru HGBF позволяет вручную устанавливать необходимое позиционирование запорного органа на четверть оборота, выступая в качестве альтернативы пневматическим, электрическим или гидравлическим четвертьоборотным приводам. Подходит для шаровых кранов, поворотных затворов, клапанов с углом поворота 90°, а также для управления воздушными заслонками.

Технические параметры редуктора четвертьоборотного DN.ru HGBF RQN2-320Z с индикатором положения и датчиком обратной связи

  • Бренд - DN.ru
  • Тип устройства - редуктор
  • Модель - HGBF RQN2-320Z
  • Наличие концевых выключателей - есть
  • Диаметр штурвала - 160 мм
  • Количество болтовых отверстий на одном фланце - 4 шт
  • Угол поворота - 90°
  • Диапазон регулировки: 0 – 90° (с возможностью изменения ±5°)
  • Степень защиты - IP67
  • Крутящий момент - 320 Нм
  • Тип ISO-фланца - F07
  • Размер штока - 17х17 мм
  • Применение - Для отраслей с управлением потоками рабочей среды
  • Температура окружающей среды минимальная - от -30 °C
  • Температура окружающей среды максимальная - до +120 °C
  • Гарантия - 12 мес.
  • Страна производитель - Россия
  • Вес - 1.85 кг

Видео редуктора четвертьоборотного DN.ru HGBF RQN2-320Z с индикатором положения и датчиком обратной связи

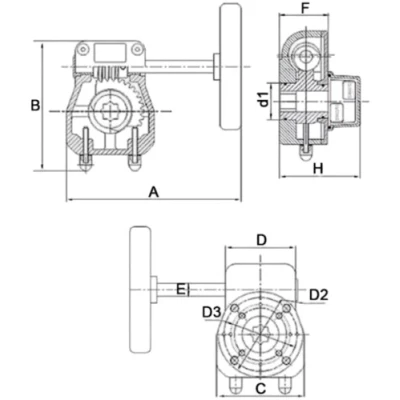

Габаритные и установочные размеры редуктора четвертьоборотного DN.ru HGBF RQN2-320Z с индикатором положения и датчиком обратной связи

  • d1 - 42 мм
  • A - 185 мм
  • B - 142 мм
  • C - 102 мм
  • D - 79 мм
  • E - 12 мм
  • F - 52 мм
  • H - 78 мм
  • D2 - 92 мм
  • D3 - 70 мм
Редуктор четвертьоборотный DN.ru HGBF RQN2-320Z с индикатором положения и датчиком обратной связи, корпус - алюминий, штурвал - 160 мм, квадрат штока 17х17, F07

Эскиз редуктора четвертьоборотного DN.ru HGBF RQN2-320Z с индикатором положения и датчиком обратной связи

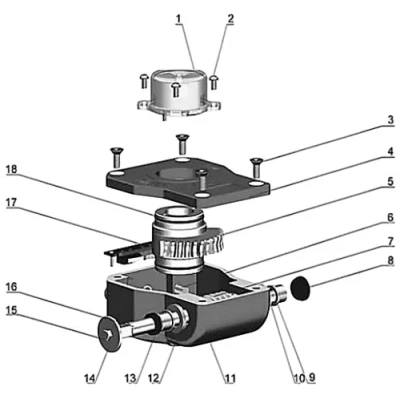

Деталировка редуктора четвертьоборотного DN.ru HGBF RQN2-320Z с индикатором положения и датчиком обратной связи

№Наименование деталиМатериал
1Прозрачная крышка индикатораполикарбонат
2Винтнержавеющая сталь AISI 304 (аналог 08Х18Н10)
3Винтнержавеющая сталь AISI 304 (аналог 08Х18Н10)
4Крышкаалюминиевый сплав ADC 12 (аналог АЛ9)
5Червячное колесочугун QT450 (аналог ВЧ45)
6Регулировочный винтнержавеющая сталь AISI 304 (аналог 08Х18Н10)
7Червячный валсталь 45
8ЗаглушкаNBR
9Втулкаполимер PZ2175
10Подшипниклегированная сталь
11Корпусалюминиевый сплав ADC 12 (аналог АЛ9)
12Подшипниклегированная сталь
13Сальникрезина
14Шайбанержавеющая сталь AISI 304 (аналог 08Х18Н10)
15Винтнержавеющая сталь AISI 304 (аналог 08Х18Н10)
16Осьсталь 45
17Концевой выключатель-
18Уплотнительное кольцоNBR
Редуктор четвертьоборотный DN.ru HGBF RQN2-320Z с индикатором положения и датчиком обратной связи, корпус - алюминий, штурвал - 160 мм, квадрат штока 17х17, F07

Эскиз деталировки редуктора четвертьоборотного DN.ru HGBF RQN2-320Z с индикатором положения и датчиком обратной связи
