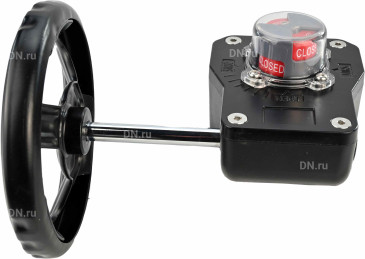

Редукторы четвертьоборотные DN.ru HGB RQNx-xZ с индикатором положения

Редуктор DN.ru позволяет вручную устанавливать необходимое позиционирование запорного органа на четверть оборота, выступая в качестве альтернативы пневматическим, электрическим или гидравлическим четвертьоборотным приводам. Подходит как для внутренней, так и для наружной установки.

Технические характеристики редукторов DN.ru HGB RQNx-xZ:

Наименование Значение
Применение Для отраслей с управлением потоками рабочей среды
Степень защиты корпуса, IP 67
Температура окружающей среды, °С от --30 до 120
Тип электропривода Четвертьоборотный
Тип редуктора редуктор
Страна производитель Россия

Редукторы четвертьоборотные DN.ru HGB RQNx-xZ с индикатором положения

Габаритные и установочные размеры редукторов DN.ru HGB RQNx-xZ:

Типоразмер HGB RQN1-180Z HGB RQN2-320Z HGB RQN3-680Z HGB RQN4-1200Z F10/F14 HGB RQN4-1200Z F10/F12
D2, мм 81 92 125 140 140
D3, мм 50/70 70 70/102/125 102/140 102/125
d1, мм 35 42 55 70 70
A, мм 165 185 250 300 300
B, мм 127 142 190 220 220
C, мм 84 102 140 164 164
D, мм 66 79 112 120 120
E, мм 12 12 16 20 20
F, мм 47 52 68 71 71
H, мм 73 78 108 111 111
Редукторы четвертьоборотные DN.ru HGB RQNx-xZ с индикатором положения

Эскиз редуктора DN.ru HGB RQNx-xZ

Таблица деталей и материалов редукторов DN.ru HGB RQNx-xZ:

№ п/п Детали Материал
1 Прозрачная крышка индикатора поликарбонат
2 Винт нержавеющая сталь AISI 304 (аналог 08Х18Н10)
3 Винт нержавеющая сталь AISI 304 (аналог 08Х18Н10)
4 Крышка алюминиевый сплав ADC 12 (аналог АЛ9)
5 Червячное колесо чугун QT450 (аналог ВЧ45)
6 Регулировочный винт нержавеющая сталь AISI 304 (аналог 08Х18Н10)
7 Червячный вал сталь 45
8 Заглушка NBR
9 Втулка полимер PZ2175
10 Подшипник легированная сталь
11 Корпус алюминиевый сплав ADC 12 (аналог АЛ9)
12 Подшипник легированная сталь
13 Сальник резина
14 Шайба нержавеющая сталь AISI 304 (аналог 08Х18Н10)
15 Винт нержавеющая сталь AISI 304 (аналог 08Х18Н10)
16 Ось сталь 45
17 Уплотнительное кольцо NBR
Редукторы четвертьоборотные DN.ru HGB RQNx-xZ с индикатором положения

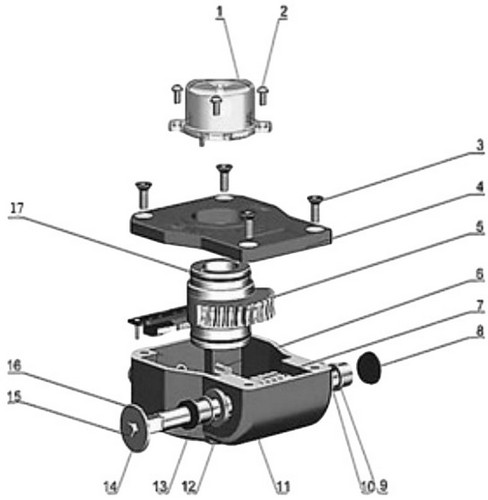

Эскиз деталей и материалов редукторов DN.ru HGB RQNx-xZ
